如果用户在设计时将元器件的参数都定义在PCB文件中，而又不想让这些参数显示在PCB成品上，且在送去制板时，用户又未做说明，则制板厂可能会将这些参数都保留在PCB成品上。若用户自己将PCB文件转换成Gerber文件，就可以避免此类事情发生。

Gerber文件是一种国际标准的光绘格式文件，它包含RS-274-D和RS-274-X两种格式。其中，RS-274-D称为基本Gerber格式，并要同时附带D码文件才能完整描述一张图形；RS-274-X称为扩展Gerber格式，它本身包含有D码信息。

执行“Files→Fabrication Outputs→Gerber Files”菜单命令，将弹出光绘文件设置对话框，如图10-20所示。它的几个主要标签页如下：

1）General标签页

该标签页主要用来设置输出Gerber文件的单位（Units）和格式（Format）。单位可以是公制（Millimeters）或英制（Inches）。在格式（Format）栏可以设置相关数据的精度，为PCB指定加工对象放置的精度。2∶3表示1 mil的分辨率，2∶4表示0.1 mil的分辨率，2∶5表示0.01 mil的分辨率。默认单位为英寸（默认设置）、格式为2∶3。一般来说，精度要和制板工厂事先协商确定，通常只有在输出对象需要控制在1 mil的网格内时，才选用2∶4或2∶5的格式。

2）Layers标签页

该标签页主要用来选择要输出Gerber文件的层定义，也可以指定任何需要产生镜像的层定义。同时，还可以指定哪些机械层需要被添加到所有的Gerber图中。例如，本案例的双层板，可以选择图10-21所示导出层。在该对话框左边列表栏中可以选择设定需要绘制及产生镜象的层，在右边列表中可以设定机械层是否添加到所有Gerber图中。“Include unconnected mid-layer pads”复选框表示不与中间信号层上孤立的焊盘连接在一起。该项功能仅限于包含了中间信号层的PCB输出Gerber文件时使用。

3）Drill Drawing标签页

该标签页主要用于对绘制钻孔进行设置，如图10-22所示。用户可以指定哪一对信号层进行钻孔绘制，还可以设置钻孔绘制符号的类型和大小。

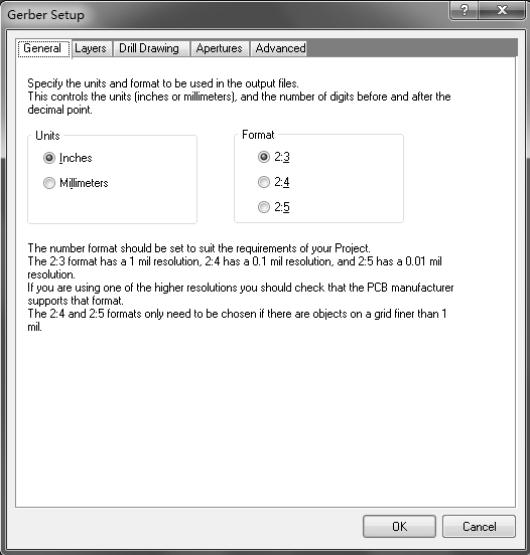

图10-20　光绘文件设置对话框General标签页

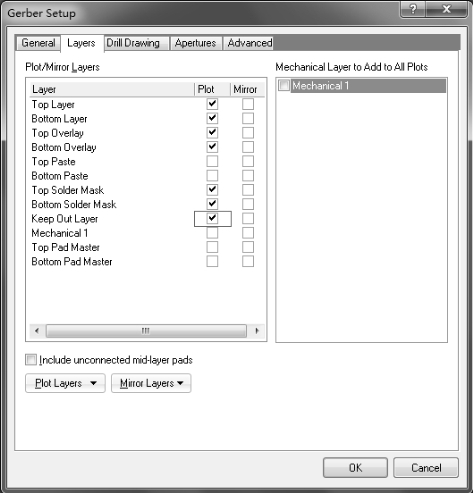

图10-21　光绘文件设置对话框Layers标签页

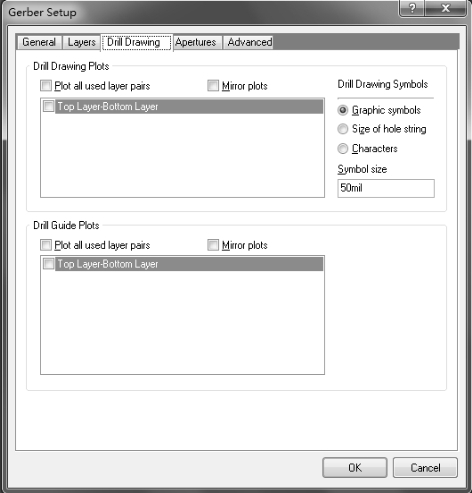

图10-22　光绘文件设置对话框Drill Drawing标签页

4）Apertures标签页

该标签页主要用于对光圈进行设置，可以使特定的光圈信息有效。当“Embedded apertures （RS274X）”，即嵌入式光圈（RS274X）复选框选中时，系统将会自动为输出的Gerber文件产生一个光圈列表，并根据RS274X标准将光圈嵌入在Gerber文件中。因此，保持“Embedded apertures（RS274X）”选中即可，如图10-23所示。

(www.daowen.com)

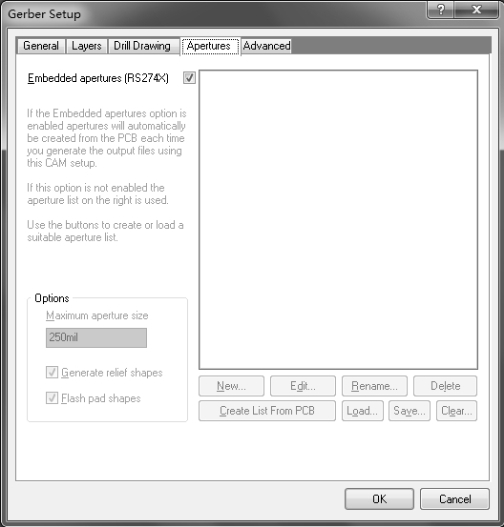

图10-23　光绘文件设置对话框Apertures标签页

5）Advances标签页

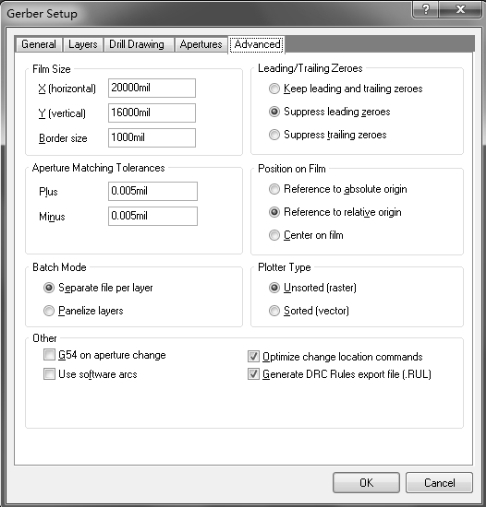

该标签页允许用户进行高级设置，例如输出Geber文件时可视的胶片尺寸、光圈匹配公差及零抑止等，如图10-24所示。

参数设置完毕后，单击“OK”按钮，即可生产Gerber文件。

Protel DXP所产生的Gerber文件各层的扩展名都是统一的，主要有：

（1）扩展名的第一位G一般代表Gerber。

（2）扩展名的第二位代表层的面，B代表Bottom面，T代表Top（面），“G+数字”代表中间线路层，“G+P+数字”代表电源层。

（3）扩展名的最后一位代表层的类别。L代表信号层，O代表丝印层，S代表阻焊层，P代表锡膏层，M代表外框、基准孔、机械孔等。

图10-24　光绘文件设置对话框Advances标签页

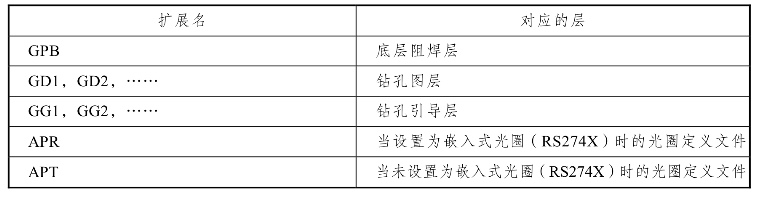

Gerber文件中，具体各层和对应的扩展名如表10-1所示。

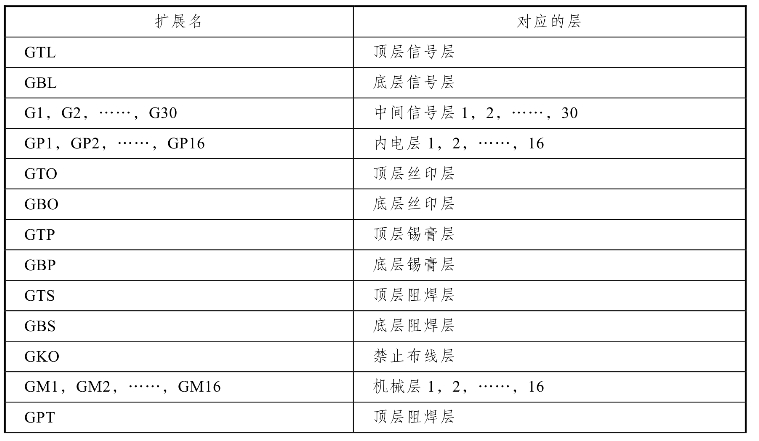

表10-1　Gerber文件扩展名和层的对应关系

续表

本例中，经过上述设置后，生产的Gerber文件列表如图10-25所示。

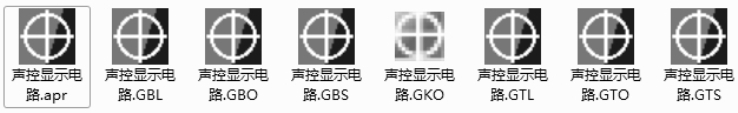

图10-25　本例生成的Gerber文件
