PCB信息报表的主要功能是为用户提供一个完整的电路板信息，包括电路板尺寸、电路板上的焊盘和过孔的数量，以及电路板的元器件封装序号等。

执行“Reports→Board Information”菜单命令，将打开PCB信息对话框，如图10-10所示。该对话框共有三个标签页，分别为：

1）General标签页

该标签页主要用于显示电路板的一般信息，例如电路板边框的大小、电路板中各种对象的数量以及其他一些相关信息。本案例中，共有133个焊盘、0个过孔、23个字符串。

2）Components标签页

该标签页显示了当前电路板中使用的元器件封装相关信息，包括元器件封装序号、元器件封装所在的板层、元器件封装的总数量以及在各个工作层中的数量。本案例中，元器件封装的相关信息如图10-11所示。

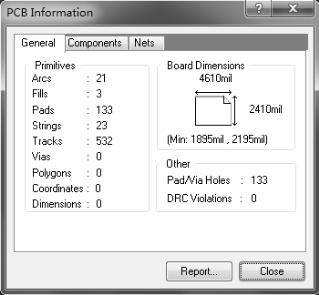

图10-10　PCB信息对话框General标签页

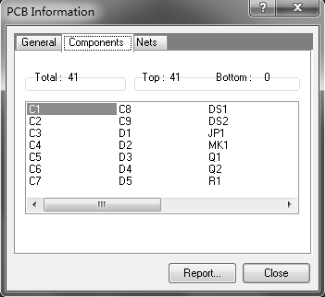

图10-11　PCB信息对话框Components标签页(www.daowen.com)

3）Nets标签页

该标签页列出了当前电路板上网络的统计信息，包括电路板中网络的总数量和网络名称。本案例中，网络总数为35个，具体的网络名称如图10-12所示。单击下方“Pwr/Gnd”按钮，将打开内层信息对话框。本案例中由于是双面板，打开的内层信息对话框均为空白。

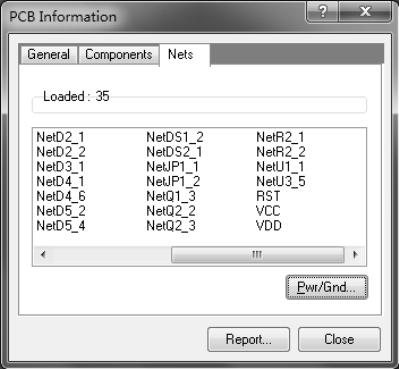

图10-12　PCB信息对话框Nets标签页

浏览完上述各个标签页的信息后，用户可以单击PCB信息对话框下方的“Report”按钮生成PCB信息报表。单击该按钮后，将打开PCB信息报表设置对话框，如图10-13所示。

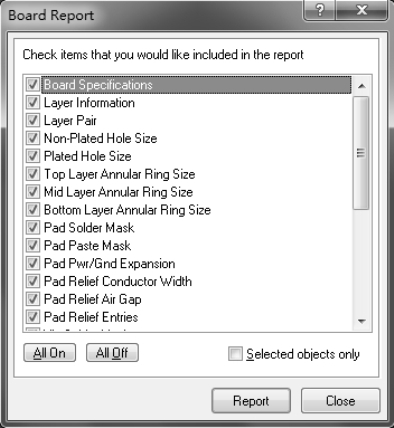

图10-13　PCB信息报表设置对话框

在该对话框中，用户可以对PCB信息报表包含的内容进行设置。若报告中需要包含某项内容，只需勾选该选项即可。如果想要显示所有的内容，单击下方的“All On”按钮即可；如果不想显示任何内容，只需单击“All Off”按钮。设置完成后，单击对话框下方的“Report” 按钮，系统会自动生成一个名为“声控显示电路.REP”的文件，该文件包含了用户需要显示的所有信息。本案例中假设全部选中，该报告文件如图10-14所示。

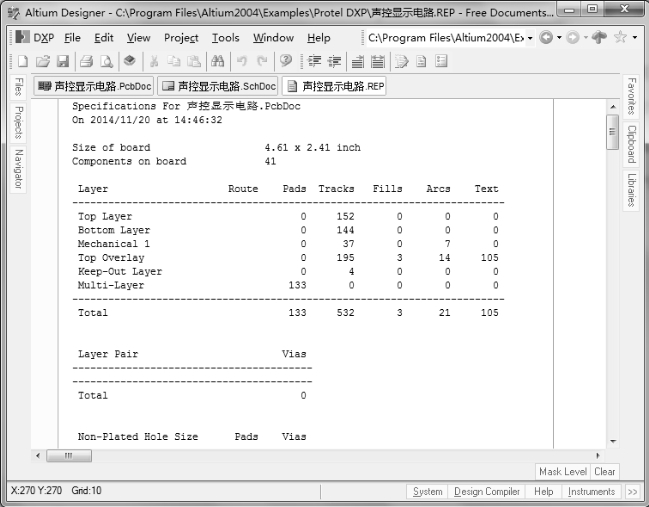

图10-14　PCB信息报表
