PCB布线完毕后，建议用户进行设计规则检查（Design Rule Check，DRC），确保PCB完全符合用户的设计要求。一般来说，简单的电路布线不易出错，但复杂的PCB布线非常容易出错，此时进行设计规则检查显得尤为重要。

（1）执行“Tools→Design Rule Check”菜单命令，打开设计规则检查设置对话框，如图10-6所示。其内容主要包括“Report Options”和“Rule To Check”两项。

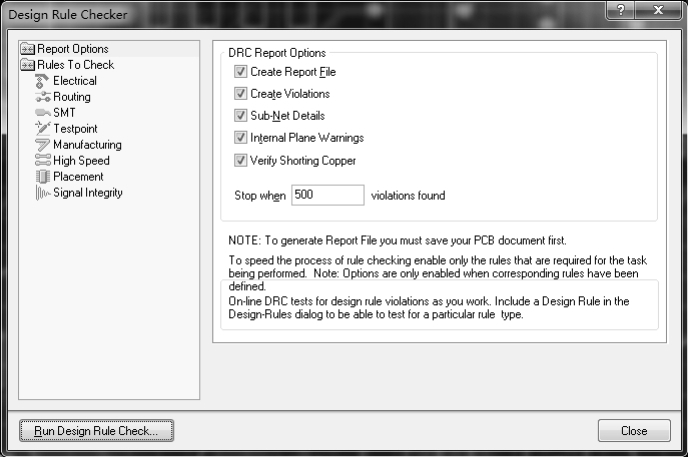

图10-6　设计规则检查的“Report Options”选项

①“Report Options”选项。

图10-6所示就是“Report Options”选项卡，当用户执行设计规则检查后，将以报表的形式生成检查结果。是否生产报告以及设计规则检查的内容可以在该选项卡进行设置。在选项卡的右侧“DRC Report Options”区域中，共有5个复选框，它们作用分别为：

·　Create Report File：是否生成设计规则检查报告文件。

·　Create Violations：是否显示设计规则违反信息。

·　Sub-Net Details：是否检查PCB板中的子网络。

·　Internal Plane Warnings：是否给出内容警告信息。(www.daowen.com)

·　Verify Shorting Copper：是否标明短路的铜膜。

下方的违反规则次数输入栏则用来设置设计规则检查时违反设计规则的具体次数。如果设计规则检查时违反设计规则的次数达到了输入值，那么系统将停止设计规则检查，否则将会继续进行设计规则检查。

②“Rules To Check”选项。

“Rules To Check”选项的主要作用是设置是否采用在线方法（Online）进行设计规则检查，或者在设置设计规则检查时一并（Batch）进行检查。在该选项的对话框中，左侧的区域列出了要进行检查的设计规则名称以及它所属的规则种类，右侧的区域则用来设置是进行“Online”检查还是“Batch”检查。例如，点击左侧的“Electrical”规则，则右侧显示了相应的检查方式，如图10-7所示。

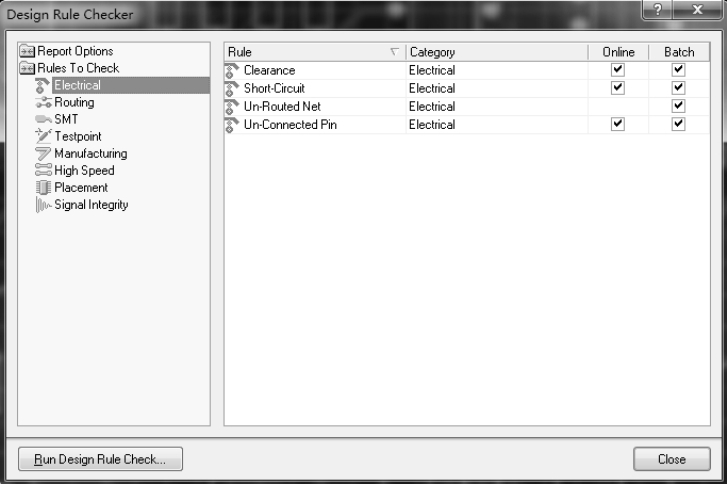

图10-7　设计规则检查的“Rules To Check”选项

（2）以本案例为例，所有参数设置完毕后，单击“Run Design Rule Check”按钮，开始对当前设计的PCB板进行设计规则检查。设计规则检查结束后，系统会自动生成一个“声控显示电路.DRC”的检查报告文件。报告文件将会给出所进行的所有设计规则的检查情况，如图10-8所示。

从报告中可以看出，该报告文件包括电源线宽检测、一般线宽检测、过孔内径检测、安全间距检测、断路检测和短路检测等项目的检查结果。如果报告中有违反设计规则的信息出现，那么当设计人员将窗口切换到PCB界面时，可以发现PCB板上违反设计规则的连线将以高亮显示，这样用户可以很快找到违反设计规则的地方，从而对其进行修改。

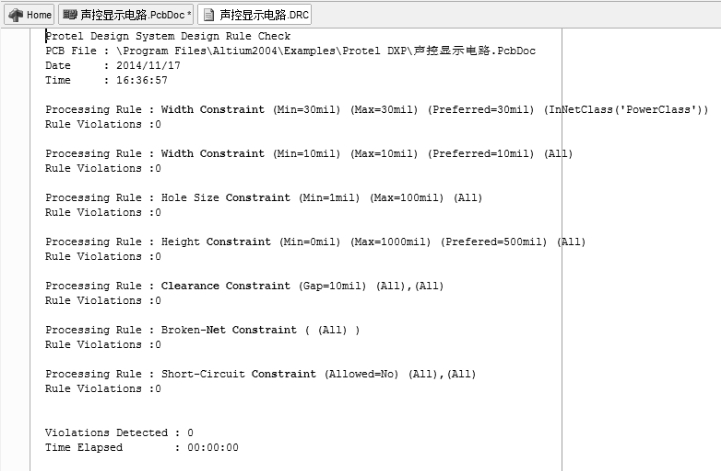

图10-8　DRC检查报告
