为了在加工和焊接时分散应力,在窄导线进入焊盘或过孔时逐步加大导线宽度,让焊盘更加坚固,防止机械制板时焊盘(或过孔)与导线之间的连接断裂,通常的做法是在焊盘(或过孔)与导线的连接处用铜膜布置一个过渡区域,使导线宽度慢慢变大。由于其形状像泪滴,故称该操作为补泪滴。
(1)执行“Tools→Teardrops”菜单命令,打开泪滴设置对话框,如图10-1所示。

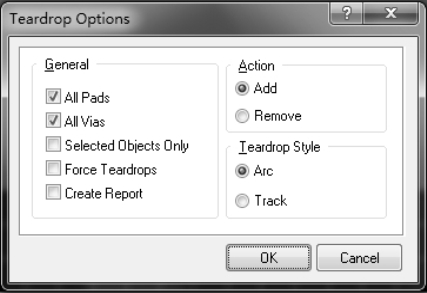

图10-1 滴泪设置对话框
①General选项区域中,各参数意义为:
· All Pads:是否对所有焊盘都进行补泪滴操作,默认有效。
· All Vias:是否对所有过孔都进行补泪滴操作,默认有效。
· Selected Objects Only:只对选中的元器件进行补泪滴操作。
· Force Teardrops:是否强制性地补泪滴。
· Create Report:补滴泪操作结束后是否产生补泪滴的报告文件。(www.daowen.com)
②Action选项区域中两个参数含义为:
· Add:添加补泪滴操作,默认有效。
· Remove:删除补泪滴操作。
③Teardrops Style选项区域中两个参数含义为:
· Arc:选择圆弧形泪滴,默认有效。
· Track:选择导线形泪滴。
(2)假设全部采用默认设置,单击“OK”按钮即可进行补泪滴操作。本案例补泪滴后的部分电路的效果如图10-2所示(为了观测滴泪效果,仅截取部分PCB图)。

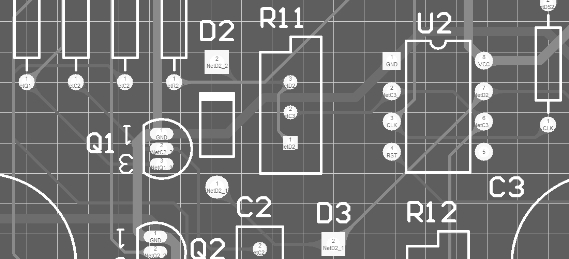

图10-2 PCB上补泪滴后的效果图
