尽管元器件自动布线效率很高，但是结果往往不尽如人意，因为系统只会按照设定的布线规则进行布线，而不会考虑实际的电子产品对PCB布线的特殊要求，因此大部分情况下，还必须通过手动调整来完成，尤其是一些高频电路的布线。

1.举例1

本案例的自动布线中，U4的2脚和C5的2脚的导线（蓝色，底层导线）与上面的一根同为底层的导线距离较近，如图8-86（a）所示。通过观察可以发现，U4的2脚和C5的2脚的连线可以从下方走线，这样两个导线的间距较大。具体操作为：

（1）点击工作界面下方的工作板层切换标签，将当前工作层面设置为底层（Bottom Layer）。

（2）点击PCB布线工具栏上的绘制导线按钮“”，或者执行“Place→Interactive Routing” 菜单命令，光标变成“十”字形。

（3）在U4的2脚焊盘中心位置单击鼠标左键，确定导线起点；移动鼠标到合适位置，单击左键确定第一个拐点位置；再往C5的2脚方向移动鼠标，单击左键确定第二个拐点位置，……，最后移动鼠标到C5的2脚焊盘的中心位置上，单击左键确定终点位置，从而完成本条导线绘制，结果如图8-86（b）所示。单击鼠标右键退出本条导线绘制状态。

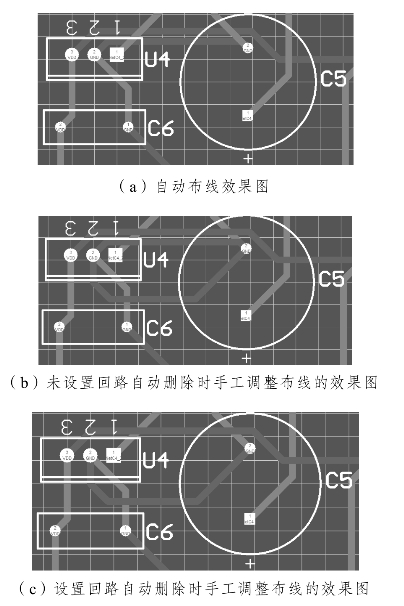

图8-86　手动调整布线示例1

在手工调整布线时，经常需要配合使用键盘上的“Page Up”“Page Down”和“End”等快捷键进行放大、缩小和刷新等操作，以准确地绘制导线。

（4）再次单击鼠标右键，退出绘制导线状态。

但是从图8-86（b）可以看出，重新绘制导线后，原来的导线仍然存在，需要手工删除。是否可以自动删除原来的导线呢？答案是肯定的，只要用户设置了回路自动删除功能，则在重新绘制导线后，原来的导线会自动删除。设置回路自动删除的具体操作为：

执行“Tools→Preferences”菜单命令，打开优先设定对话框。打开“Protel PCB”选项卡内的“General”对话框，如图8-87所示。使复选框“Automatically Remove Loops”有效，单击“OK”按钮返回。然后再次重复上述步骤，会发现原来的导线会自动删除，效果如图8-86（c）所示。

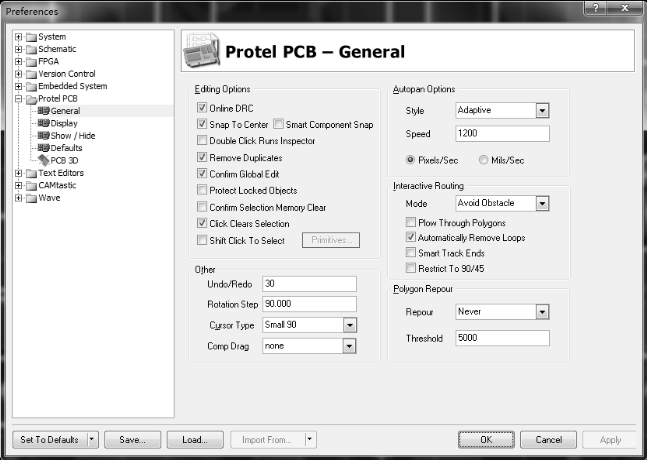

图8-87　优先设定对话框

2.举例2

在手工调整布线的过程中，有时还需要重新调整元器件的位置、方向等。如图8-88（a）所示，D4的1脚和R15的1脚相连，但连线较长。如果能将R15和R14换下位置，则连线更短，同时刚好D4的6脚和R14的1脚相连的导线也在同一侧。此外，R14如果能旋转180°，则R14的1脚和D4的6脚也非常近，且R14和R15的“GND”网络连接刚好也在同一侧。因此，可以先拆除R14和R15这两个元器件上的布线，按照刚才的要求来调整二者的位置和方向，然后重新手动布线，结果如图8-88（b）所示。

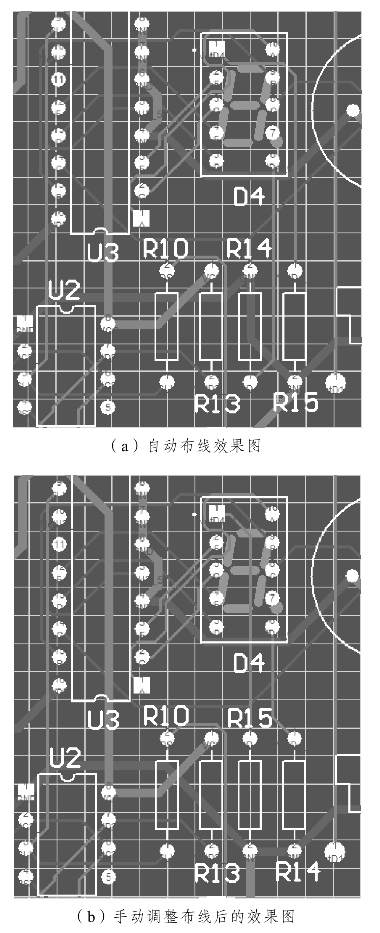

图8-88　手动调整布线示例2

3.其他操作

在进行手动调整布线时，用户可以配合多种操作来观察、显示和修改布线。(www.daowen.com)

（1）通过板层和颜色设置对话框，来控制某些层的显示或者隐藏。执行“Design→BoardLayer & Colors”命令，在打开的对话框中进行设置。例如，如果要查看所有布线的状况，即不显示元器件的封装外形，由于本案例中所有元器件外形符号都在顶层丝印层上，故只需隐藏“Top Overlayer”层，也即将图8-10中“Top Overlayer”后面“Show”列表的“√”去掉即可。单击“OK”按钮后返回PCB工作界面，结果如图8-89所示，PCB图中只剩下顶层和底层的导线了。同样，用户如果仅需要观察顶层布线情况，也可以将底层隐藏；如果需要观察元器件布局情况，可以将顶层和底层隐藏。

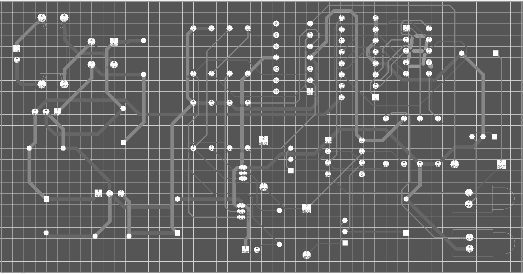

图8-89　隐藏Top Overlayer层的布线效果图

（2）利用“Jump”命令快速跳转到某个指定的位置或对象上。执行“Edit→Jump”菜单命令，打开相应的子菜单，如图8-90所示。

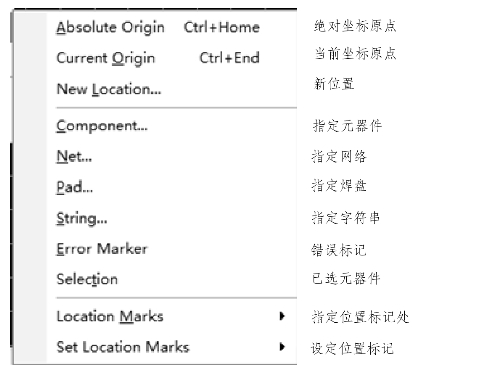

图8-90　Jump子菜单

例如，我们要在PCB中快速找到元器件R9，可执行“Edit→Jump→Component”菜单命令，在弹出的图8-91所示的对话框中输入“R9”，并单击“OK”按钮后，光标将迅速定位到元器件R9上。

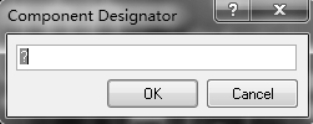

图8-91　跳转到元器件对话框

（3）利用“Select”菜单命令，选择相应的网络或对象。执行“Edit→Select”命令，将打开选择子菜单，如图8-54所示。例如，我们要查看跟电容C4相连的导线布线情况，可执行“Edit→Select→Component Connections”菜单命令，然后单击元器件C4，则跟C4直接相连的所有导线均高亮显示，如图8-92所示。

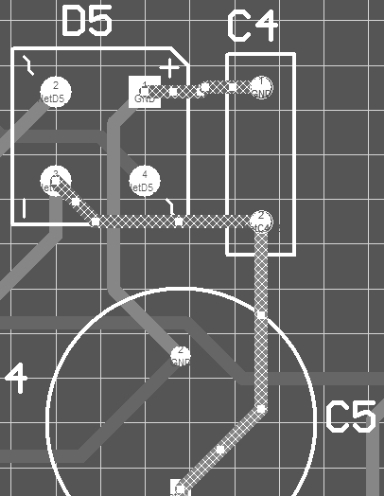

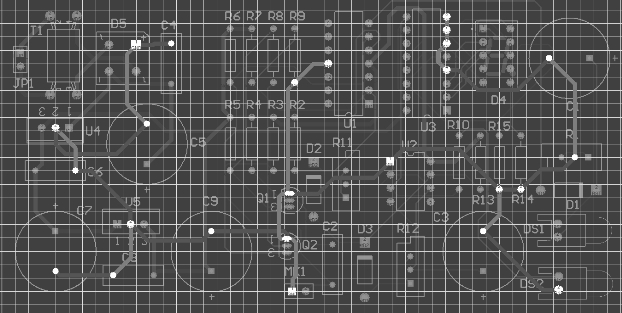

图8-92　与元器件C4连接的导线

（4）通过PCB面板来高亮显示某网络。假设用户如果要查看“GND”网络的整体布线情况。首先打开PCB面板，单击工作界面下方的工作面板控制标签“PCB”，然后在图8-93所示的标签选项中选择“PCB”即可，此时PCB面板将显示在工作界面上。在图8-94所示的PCB面板最上方的对象选择下拉菜单中选择“Nets”，并在第二个网络显示区域中选择“All Nets”，在第三个区域的所有网络列表中选择“GND”网络，则PCB中所有的GND网络导线均高亮显示，其他对象颜色变浅（掩膜功能），效果如图8-95所示。在此界面下，用户可以对GND网络进行重新布线。若要恢复显示所有对象，单击右下角命令“Clear”清除掩膜。

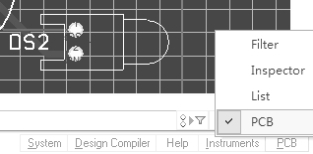

图8-93　打开PCB工作面板

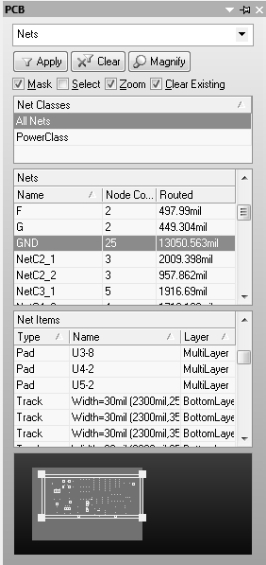

图8-94　PCB过滤器面板

图8-95　利用PCB过滤器面板显示指定网络“GND”
