布线工作是设计PCB最重要的工作之一，布线的好坏决定着PCB是否能够正常工作。布线质量的好坏几乎与硬件设计师的经验成正比，对于高频电路的设计尤其如此。但一些常用的布线规则也可为用户布线提供参考：

（1）输入输出端的导线应尽量避免相邻或平行走线。若无法避免则尽可能在输入输出平行线之间预留较大间隔，且最好加线间地线，起到屏蔽作用。

（2）连线要尽量精简，尽可能短，且少拐弯，尤其是高频电路中。单高频电路中为了达到阻抗匹配而需要进行特殊延长的线除外，如蛇形走线等。

（3）导线宽度应以导线能承受的电流为基础进行设计。导线的载流能力主要取决于线宽、线厚（铜箔厚度）、容许温升等因素。如果电路设计允许，应尽量采用较宽的导线。

（4）尽量加宽电源线和电源地线的宽度。一般来说，电源地线宽度≥电源线宽度＞信号线宽度。如果设计允许，电源地线宽度可3倍于信号线宽度。同时，数字信号地线和模拟信号地线要分开处理，最后再汇总于电源端地线。

（5）电路板中，导线拐弯时应尽量避免使用直角或锐角，以避免产生不必要的辐射，尤其是高频电路中更要注意。低频电路中一般采用135° 的拐角方式来走线，高频电路中拐角要大于135°，或者采用圆弧形作为拐角。

（6）为了提高电路的抗干扰性和去耦能力，没有布线的区域最好由大面积的电源地网络来覆盖。但是发热元器件焊盘周围应避免使用大面积的铜箔，否则长时间受热易发生铜箔膨胀脱落的现象。若必须使用大面积的铜箔，最好用栅格状的，以便于散热。

对于一块较简单的电路板，既可以选择自动布线加手动调整，也可以选择完全手动布线。但对于一块较复杂的电路板，尤其是多层板，全部采用手动布线将是一项非常复杂和烦琐的工作，而且极有可能无法100%布线，这时自动布线显得尤为重要。在自动布线完成后，再根据电路自身工作特点和工作环境等因素的要求，对布线进行适当调整，以满足电路板的工作要求。

单击“Auto Route”菜单命令，可打开图8-81所示的自动布线相关命令。

Protel DXP自动布线功能允许对PCB中的所有网络进行布线，也允许对PCB中的元器件、网络连接、指定区域的对象、指定Room中的对象、元器件之间的连接等进行自动布线，用户可以根据需要选择相应的操作。

以本案例为例，直接对整个PCB板进行自动布线。执行“Auto→Route→All”菜单命令，打开图8-82自动布线策略对话框。在该对话框上部区域，可以对布线的各条规则进行编辑。下部区域则为各种布线策略，默认为双层板布线，所以无需修改。单击“Route All”按钮，系统即按照设置的规则进行自动布线，并显示当前的布线信息，如图8-83所示。

(www.daowen.com)

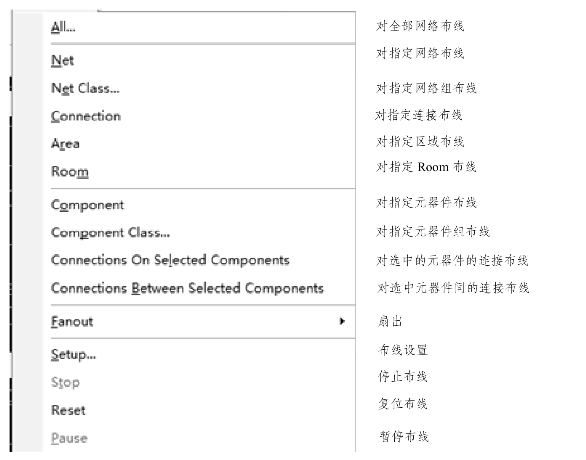

图8-81　自动布线菜单

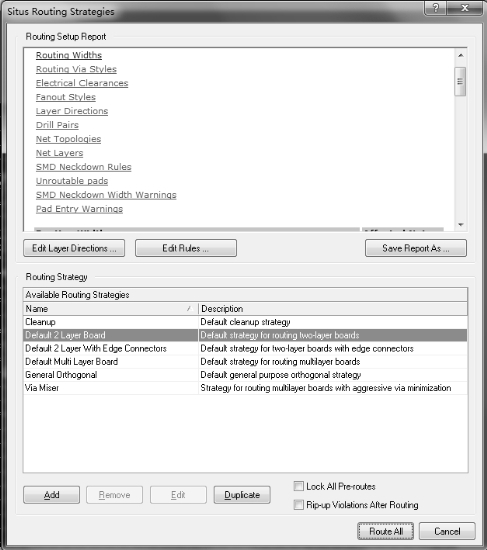

图8-82　自动布线策略对话框

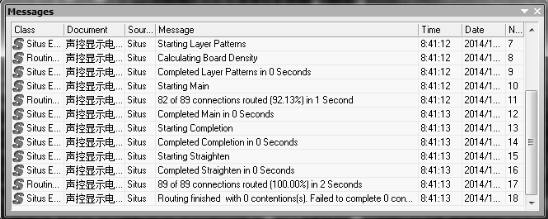

图8-83　布线信息

从布线信息中的最后一条“Routing finished with 0 connections（s）.Failed to complete 0 connections（s）in 2seconds.”可以看出，系统100%完成了PCB板的布线工作，效果如图8-84所示。

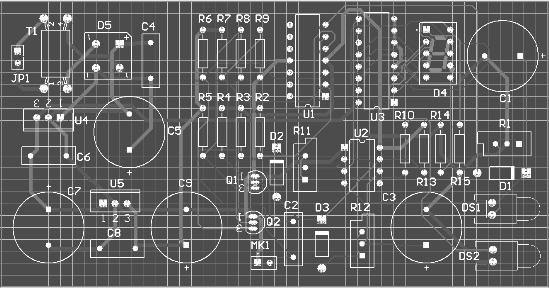

图8-84　自动布线完成后的效果

如果用户对自动布线的结果不满意，可以利用拆除布线相关命令来拆除布线。执行“Tools→Un-Route”命令，打开拆除布线相关命令子菜单，如图8-85所示，可以拆除所有网络的布线，或者某个指定的网络、连接、元器件或Room内的布线，这里不再赘述。

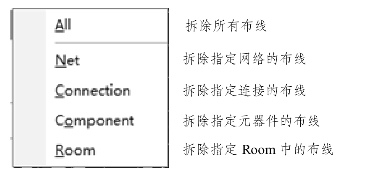

图8-85　拆除布线命令
