电气规则(Electrical)主要包括安全距离、短路、未连接网络、未连接引脚等设计规则。
1.安全距离设计规则
安全距离设计规则是指在PCB上放置导线时,元器件焊盘和焊盘之间、焊盘和导线之间以及导线和导线之间的最小距离。依次展开“Electrical→Clearance→Clearance”,打开电气规则下的安全距离设计规则对话框,如图8-63所示。从图中可以看出,默认有一个安全距离设计规则,其约束条件(Constraints)为10 mil。用户如果需要修改安全距离,只需单击安全距离数值“10 mil”并输入新的安全距离值即可。

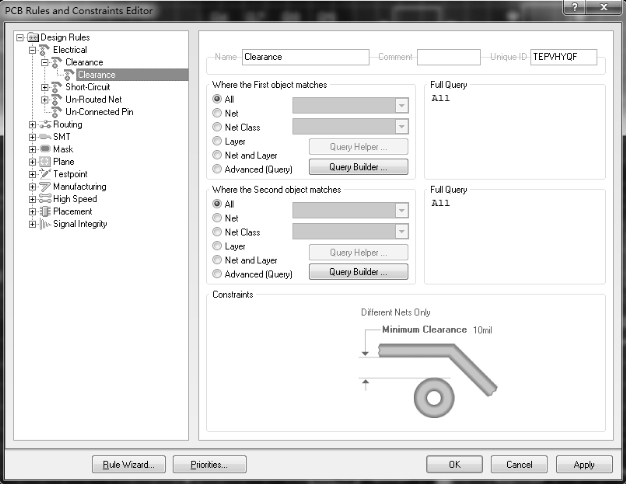

图8-63 安全距离设置对话框
2.短路设计规则
短路设计规则(Short-Circuit)就是是否允许PCB中有导线可以交叉短路。系统默认的短路规则是不允许短路,其约束条件如图8-64所示。(www.daowen.com)
图8-64 短路设计规则约束条件
3.未布线网络设计规则
未布线网络设计规则(Un-Routed Net)用于检查网络是否布线成功。如果网络布线不成功,则未布线的网络将保持飞线连接。
4.未连接引脚设计规则
未连接引脚设计规则(Un-Connected Pin)用于检查网络中元器件引脚是否连接成功。
