电路板中各种元器件的相对位置对电路板的性能也有一定的影响，尤其是高频电路板。因此，元器件自动布局在大部分情况下仅为设计者提供参考，用户还必须对元器件位置进行手动调整。手动调整元器件的布局一般可遵循以下规则，但设计师的经验尤为重要。

（1）按照电路的功能模块来安排各个功能元器件组在电路板上的位置，使布局便于信号的流通，并尽量保证信号流向的一致性。

（2）以每个功能电路的核心元器件为中心（通常为集成芯片），其他元器件围绕它进行布局。元器件应均匀、整齐、紧凑地排列在电路板上，同时，尽量缩短元器件之间导线的长度。

（3）应尽量缩短高频元器件之间的连线，以减小它们之间的分布参数和电磁干扰。易受噪声影响的元器件不能靠得太近，输入与输出元器件之间尽量远离。

（4）对于某些可调元器件，在考虑电子产品的整体外形和结构的情况下，应尽量把它们放置在易于用户调节和操作的位置。这些元器件主要有可调电阻、可调电容、可调电感线圈以及某些微调开关等。

（5）对于某些易发热的元器件，如LM317、LM7805等，应加装散热支架来辅助散热。同时热敏元器件应尽量远离这些元器件。

（6）根据电子产品的结构，预留好固定电路板的定位孔或者预留出其他支架所需位置。

手动调整元器件的方法和原理图中使用的方法类似，这里仅简述之。

1.选取对象

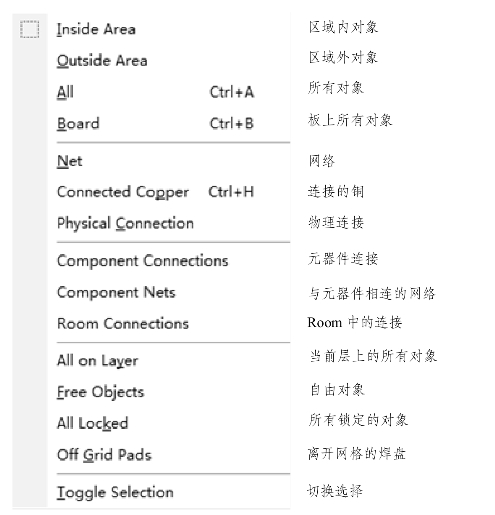

要选取单个PCB对象，直接单击该对象即可。要选取多个对象，可按住键盘上的“Shift” 键并单击各个对象，或者执行“Edit→Select”菜单下的菜单命令来选取，如图8-54所示。

图8-54　选取对象操作子菜单

2.取消选取的对象

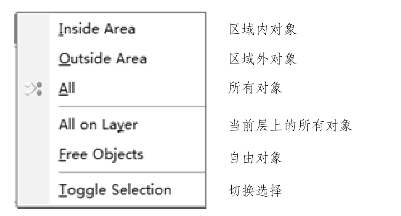

在PCB空白处单击左键，或者执行“Edit→Deselect”菜单下的菜单命令（如图8-55所示），均可实现对选中对象的取消。

图8-55　取消选择子菜单

3.移动对象

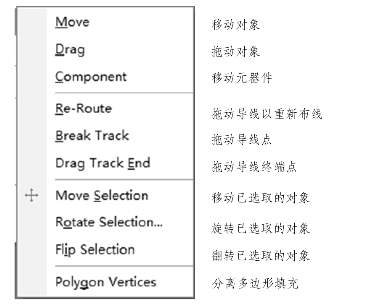

需要移动某对象时，先选中该对象，然后按住鼠标左键不放，拖动其到指定位置后松开左键即可。也可通过执行“Edit→Move”菜单下的菜单命令实现对象的移动，如图8-56所示。

图8-56　移动对象子菜单

4.旋转对象

选中对象并按住鼠标左键不放，再按键盘上的空格键，可使对象旋转90°。

5.排列元器件(www.daowen.com)

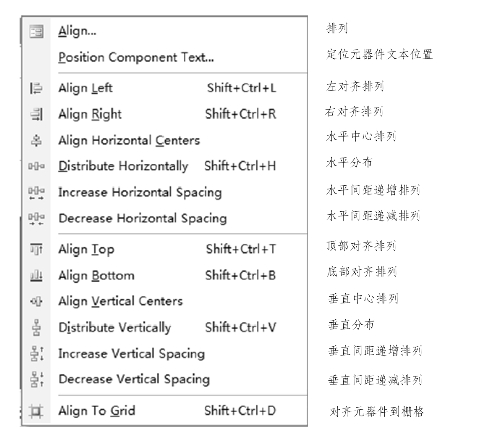

执行“Edit→Align”菜单下的菜单命令，如图8-57所示，可以对元器件进行排列操作，也可以通过点击辅助工具栏上对应的对齐按钮来执行类似操作。

图8-57　元器件对齐操作子菜单

6.删除对象

选中要删除的对象，单击键盘上的“Delete”键即可删除该对象。也可执行“Edit→Delete” 菜单命令，逐个单击需要删除的对象。

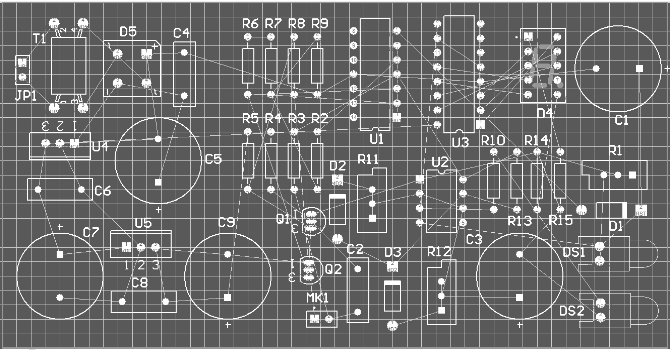

本案例中，我们根据一般的布局规则对元器件进行了手动调整布局，调整后的元器件布局如图8-58所示。读者不妨试着和图8-52对比一下，观察手动调整布局前后的变化。

图8-58　手动调整后的元器件布局

7.对象的全局编辑

在设计PCB时，有时需要对板上的某些同类信息进行批量修改。若逐个修改，则既费时费力又容易出错。此时，利用Protel DXP提供的全局编辑功能将会非常方便。

本案例中，假设需要将各个元器件的标注字符尺寸改小，具体操作步骤如下：

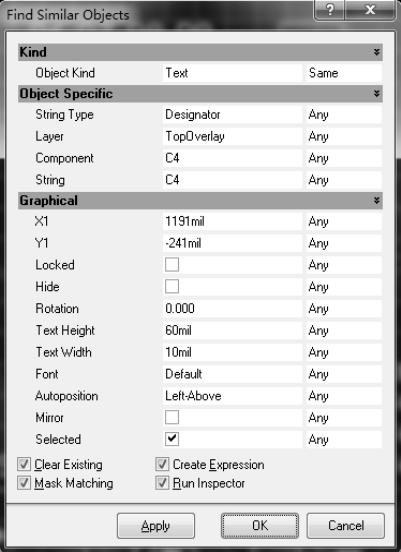

（1）执行“Edit→Find Similar Objects”菜单命令，光标变成“十”字形，在某个元器件的标注（例如电容C4的标注“C4”）上单击鼠标左键，打开查找相似对象对话框，如图8-59所示。或者在电容C4的标注“C4”上单击鼠标右键，在弹出的菜单选项中选择“Find Similar Objects”命令，也可打开查找相似对象对话框。

（2）将该对话框中的“Text Height”和“Text Width”后的“Any”均修改为“Same”，表示要将文本高度和宽度相同的字符均选中。

（3）参数设置完毕后，单击“OK”按钮关闭对话框，同时打开检查器和过滤器面板。通过匹配，所有元器件的标注字符串均处于选中状态且高亮显示，其他的对象都变为浅色（掩膜功能）。

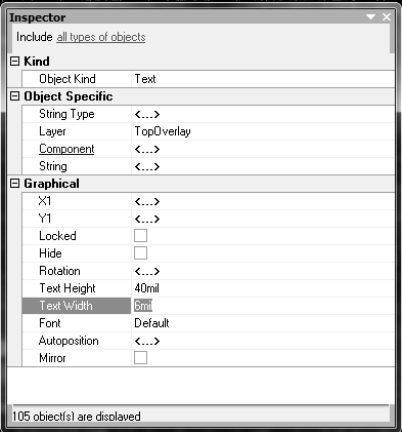

（4）在图8-60所示的检查器面板中，将“Text Height”和“Text Width”后的数值由原来的60 mil和10 mil修改为40 mil和6 mil，按回车键确认后，关闭检查器面板。

图8-59　查找相似对象对话框

图8-60　检查器面板

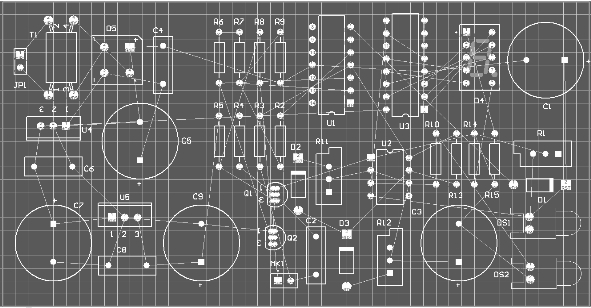

（5）点击编辑器右下角的“Clear”按钮清除掩膜状态，完成参数的批量修改。修改后的元器件标识符尺寸将全部变小，具体如图8-61所示。读者可以试着和图8-58对比，观察批量修改元器件标识符尺寸前后的变化。

图8-61　修改元器件标注字符大小后的PCB
