当用户把数据导入PCB图中后，若又在原理图中修改了某些对象的参数，应该及时地将该修改后的参数同步到PCB图中，以更新其对应封装中的某些参数。同样，当用户在PCB图中修改了某些对象的参数后，也应该及时地将该修改后的参数同步到原理图中，以更新其对应元器件中的某些参数。Protel DXP提供了快捷的操作，以便原理图和PCB图文件保持同步。

1.由PCB图更新原理图

当用户在PCB图中更改了某些对象的参数后，可以同步更新原理图中对应的数据。以上节在PCB图中修改变压器T1的封装为例，更改完毕后，若要同步原理图中的数据，操作步骤如下：

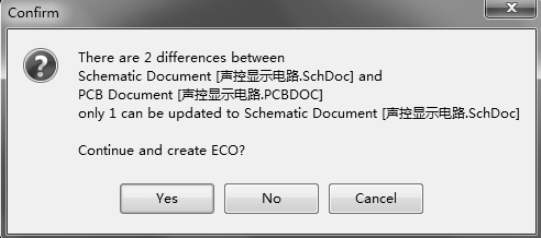

（1）在PCB编辑器界面下，执行“Design→Update Schematics in声控显示电路.PrjPCB” 菜单命令，弹出同步更新原理图文件的确认对话框，如图8-40所示。

图8-40　更新原理图文件确认对话框

（2）单击“Yes”按钮，打开图8-41所示项目变化订单对话框，在该对话框中，详细列出了需要更新的内容。从中可以看出更新了文件“声控显示电路.SchDoc”中的“TRF_5”封装，由“TRF_5”更新为“TRANS”。

图8-41　项目变化订单对话框

（3）单击“Validate Changes”按钮，使该变化生效，若“Check”栏均显示“√”，则变化有效。

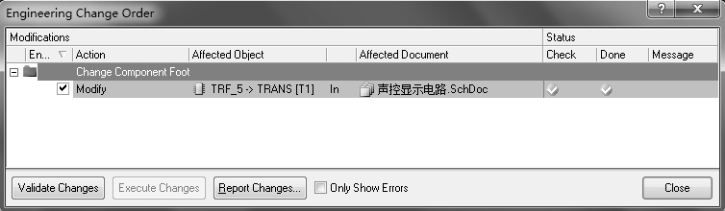

（4）单击“Execute Changes”按钮，执行该变化，若“Done”栏均显示“√”，则执行有效，项目变化订单对话框如图8-42所示。

图8-42 “执行变化”后的项目变化订单对话框

（5）单击图8-42中的“Close”按钮，关闭项目变化订单对话框，则完成了由PCB图更新原理图的操作。

返回原理图编辑器界面，双击元器件T1打开其属性设置对话框，可以发现其封装名称为“TRANS”。需要注意的是，由于更改了原理图文件，需及时对原理图文件和项目文件进行保存操作。

2.由原理图更新PCB图(www.daowen.com)

以电容C2为例，在PCB图中加载数据后，其封装为“RAD-0.3”，封装图如图8-43所示。

图8-43　电容C2的封装RAD-0.3

若用户在原理图中将其封装修改成了贴片式封装“C3216-1206”，而数据已经导入到了PCB图中，此时需要同步更新PCB图中的数据。具体操作如下：

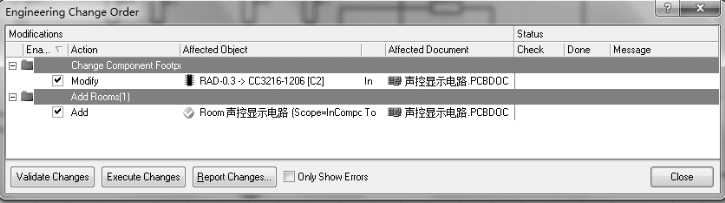

（1）在原理图编辑器界面下，执行“Design→Update PCB Document声控显示电路.PCBDOC”菜单命令，弹出更改文件项目变化订单对话框，如图8-44所示。在该对话框中，详细列出了需要更新的内容。

图8-44　项目变化订单对话框

（2）单击“Validate Changes”按钮，使该变化生效，若“Check”栏均显示“√”，则变化有效。

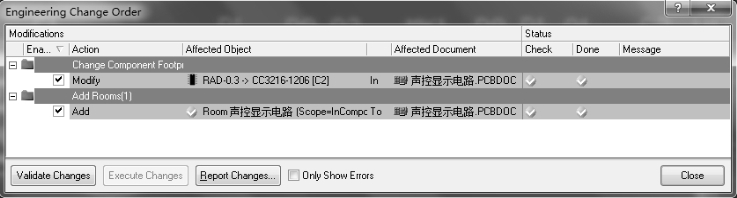

（3）单击“Execute Changes”按钮，执行该变化，若“Done”栏均显示“√”，则执行有效，项目变化订单对话框如图8-45所示。同时，系统工作界面自动跳转到PCB编辑器界面。

图8-45 “执行变化”后的项目变化订单对话框

（4）单击图8-45中的“Close”按钮，关闭项目变化订单对话框，则完成了由原理图更新PCB图的操作。

在PCB编辑器界面下，可以看到其封装修改为贴片式封装，如图8-46所示。需要注意的是，由于更改了PCB文件，需要对PCB文件进行保存操作。

图8-46　电容C2的封装已更新为贴片式封装C3216-1206

以上操作仅为说明如何从原理图同步更新PCB文件，本例中电容C2仍然采取直插式封装“RAD-0.3”。
