加载PCB数据之前，必须保证三项工作已经完成：

（1）已经对本项目进行编译且无任何错误。

（2）空白PCB文件已经建立且已规划好电路板参数。

（3）所有元器件的库文件均已加载到当前项目中。

加载PCB数据的操作步骤如下：

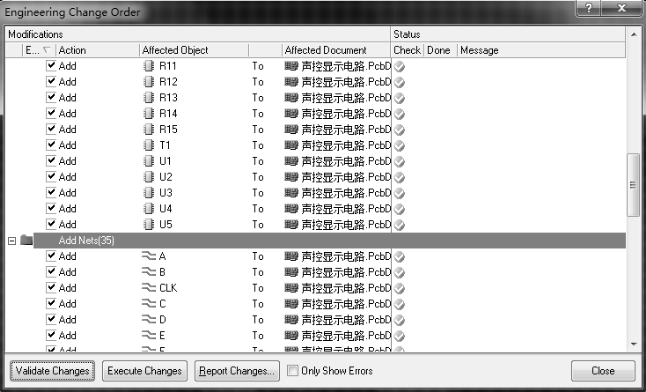

（1）在原理图编辑器中，执行“Design→Update PCB Document 声控显示电路.PcbDoc” 菜单命令，或者在PCB编辑器中，执行“Design→Import Changes From声控显示电路.PrjPCB” 菜单命令，打开项目变化订单（ECO）对话框，如图8-30所示。该对话框中显示了原理图中所有的元器件信息及网络连接信息。

图8-30　项目变化订单（ECO）对话框

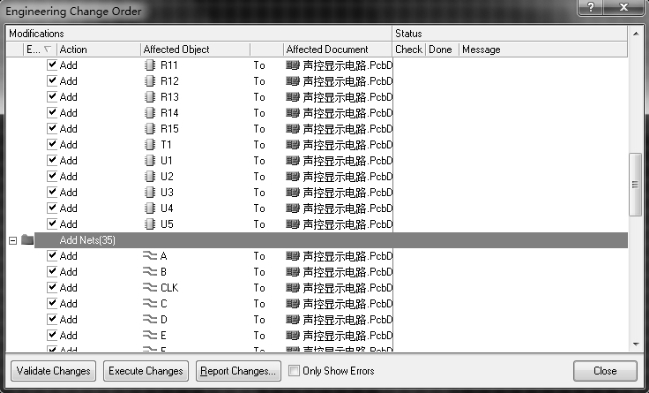

（2）单击“Validate Changes（使变化生效）”按钮，系统将对所有元器件信息和网络连接信息进行检查。如果所有信息都无误，在“Check”栏中各个元器件和网络信息后都出现“√”标记，如图8-31所示；如果某个元器件或网络信息有错，该对象的“Check”栏将标记为“×”，相应的“Message”栏会显示错误信息，提示用户需要对该对象进行检查和修改。

图8-31　执行“使变化生效”后的项目变化订单对话框(www.daowen.com)

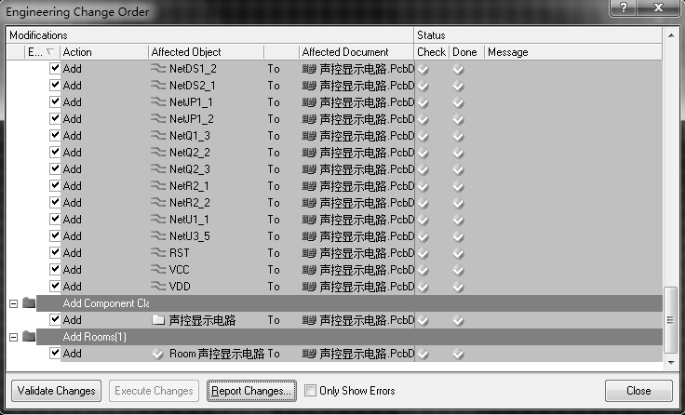

（3）在确认图8-31所示对话框中无任何错误后，单击“Execute Changes（执行变化）” 命令，系统开始将原理图中所有元器件转换为对应的封装，并将原理图中元器件引脚间的电气连接转换为PCB图中元器件封装焊盘的电气连接。执行完毕后，效果如图8-32所示。在“Done”栏中，若所有元器件和网络信息导入无误，则显示“√”标记；若导入有误，则某对象后该栏显示“×”标记。

图8-32 “执行变化”后的项目变化订单对话框

（4）在“执行变化”的过程中，系统同时将所有元器件封装和飞线（预拉线）放置在PCB图中。单击图8-32中的“Close”按钮关闭该对话框，可以看到所有元器件的封装和相应的电气连接已出现在PCB图中。在没有进行布线之前，系统会将各个焊盘之间的电气连接用飞线来进行连接，提示用户它们之间的网络连接关系。

图8-33中只截取了部分元器件封装。实际上加载完PCB数据后，所有的封装和飞线都被预装在一个“Room”中，该“Room”仅表示一个划定的区域，不具备电气特性。加载PCB数据时，“Room”一般在电路板的右侧。如果需要，用户可以将鼠标放在“Room”区域内的空白位置，按住鼠标左键不放，将Room内的所有对象整体移动到任何位置。

图8-33　加载PCB数据后的PCB文件

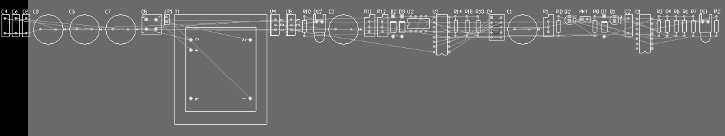

此外，用户在设计PCB时，可以根据需要设置多个不同的“Room”，从而实现元器件封装的分组。一般来说，简单电路的设计很少需要定义“Room”来对元器件封装进行分组。本案例中我们不需要“Room”，可以将“Room”删除。用鼠标单击“Room”区域内的任何空白位置选中“Room”，按键盘上的“Delete”键即可删除“Room”。删除“Room”后，所有元器件封装和飞线如图8-34所示。

图8-34　删除Room后PCB中的所有元器件封装
