需要特别注意的是，在将原理图的数据导入PCB图之前，必须将原理图中所有元器件所在的库文件（无论是系统自带的库文件还是用户自行制作的库文件）加载到当前的PCB库文件中，否则在导入数据时将会出现错误。

本案例中用到的元器件库共有5个系统自带的库，分别为Miscellaneous Devices.IntLib、Miscellaneous Connectors.IntLib、TI Analog Timer Circuit.IntLib、TI Operational Amplifier.IntLib和NSC Power Mgt Voltage Regulator.IntLib，还有2个自行制作的分离库，分别为MySchlib.SchLib和MyPcblib.PcbLib。用户在导入数据前，应将这7个库文件都加载到当前的PCB库文件中，否则将无法正确导入数据。

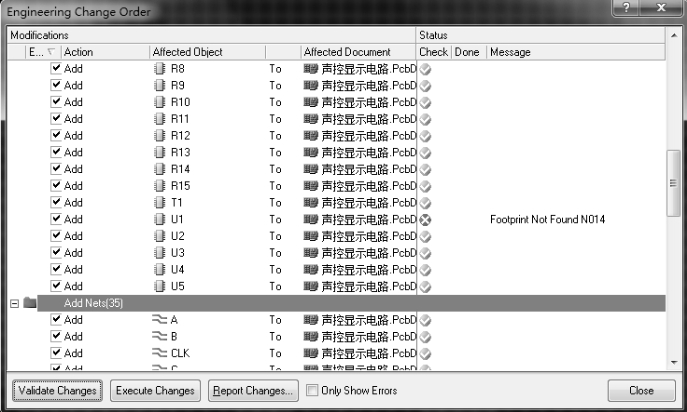

例如，假设我们没有加载TI Operational Amplifier.IntLib这个数据库，而其他库均已正确加载。在执行导入数据命令后，单击“Validate Changes（使变化生效）”按钮，将出现图8-29所示结果。从图中可以看出U1的错误信息为“Footprint Not Found N014”，即U1的封装没有找到。用户将该库文件加载后，再次执行此操作，将不会出现该错误。(www.daowen.com)

图8-29　项目变化订单执行“使变化生效”命令后的对话框提示出错示意图
