1.放置过孔

过孔是PCB的一部分，其作用是进行电气连接、固定元件和元件定位。在制作过孔时，会在过孔的孔壁圆柱面上镀一层金属，用于连通中间各层。过孔的上下两面做成焊盘状，可直接和线路相通（起着固定元器件作用时，也可不连）。

过孔一般分为三类：盲孔、埋孔和通孔。盲孔一般用于表层（可以是顶层或底层）电路和内层电路的电气连接，具有一定深度（孔径和孔深按一定的比率设置）。埋孔用于电路板的内层电气连接，在电路板表面看不到。通孔则用于整个电路板的电气连接，包括表层和中间层，例如双层板的顶层和底层电气连接。此外，通孔一般也用于元件的定位和安装。

单击PCB布线工具栏上的放置过孔按钮“”，或者执行“Place→Via”菜单命令，光标变成“十”字形，并附着了一个过孔。将光标移动到合适位置，单击左键即可将该过孔放置在指定位置。此时系统仍处于放置过孔状态，若要退出该状态，单击右键即可。(www.daowen.com)

2.编辑过孔

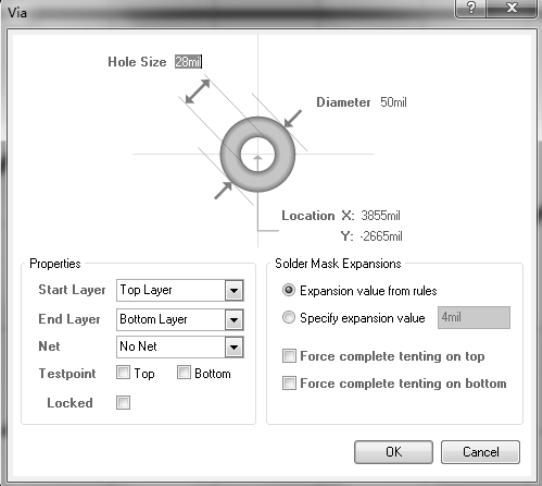

在放置过孔的过程中按键盘上的“Tab”键，或者双击已放置好的过孔，即可打开过孔属性设置对话框，如图8-15所示。在该对话框中，可以对过孔的内径、外径、坐标、起始工作层面、终止工作层面、所在网络、测试点、是否锁定、阻焊层尺寸等属性进行设置。

图8-15　过孔属性设置对话框
