1.绘制导线
PCB图中绘制铜膜导线与原理图中绘制导线的操作类似,这里仅简述之。
(1)选定需要布线的工作层,例如本例中的顶层(Top Layer)或底层(Bottom Layer)。默认情况下,顶层导线颜色为红色,底层导线颜色为蓝色。如果用户需要更改导线颜色,可以执行“Design→Board Layers & Colors”菜单命令,打开板层与颜色设置对话框,如图8-10所示,然后双击Top Layer和Bottom Layer后的红色方块和蓝色方块,即可打开颜色修改对话框,从而更改导线颜色。一般来说,为了保持PCB的一致性和可读性,不建议更改各个工作层面的颜色。

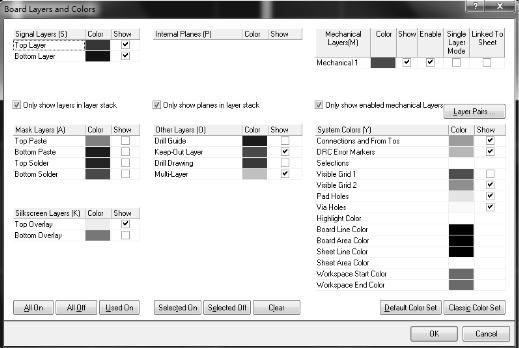

图8-10 板层和颜色设置对话框
(2)点击PCB布线工具栏上的绘制导线按钮“”,或者执行“Place→Interactive Routing” 菜单命令,光标变成“十”字形。在合适位置单击左键确定导线起点的位置,然后移动鼠标;若需要拐弯,在需要拐弯的地方单击左键,然后继续绘制导线;单击右键可结束本次导线绘制状态。此时系统仍处于绘制导线状态,若要退出该状态,再次单击右键。
PCB默认布线模式为“先直线,再135° 斜线”。用户在绘制导线的过程中,可以按空格键来更改先后顺序,即“先135° 斜线,后直线”模式,如图8-11所示。这里为了说明方便,将PCB的背景改为了白色。

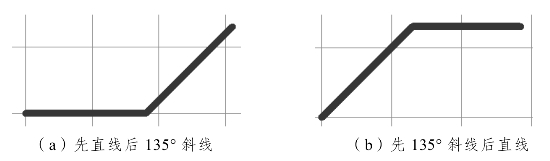

图8-11 135°走线效果图
此外,用户还可以在绘制导线过程中,按“Shift+空格键”来更改走线模式。共有5种走线模式,依次为:
①先直线,再135° 斜线(默认布线模式)。(www.daowen.com)
②先直线,再圆弧线,然后135° 斜线。
③先直线,再90° 直线。
④先直线,再圆弧线,然后90° 直线。
⑤任意角度直线。
五种走线模式的效果图如图8-12所示。通常情况下,采取默认走线模式即可。

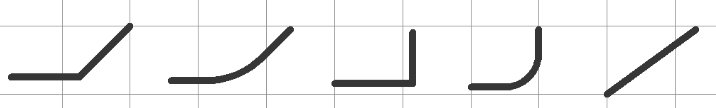

图8-12 五种走线模式效果图
2.编辑导线
在绘制导线时按“Tab”键或者在导线绘制完后双击该导线,可打开导线属性设置对话框,如图8-13所示。在该对话框中可以对导线的宽度、起始点坐标位置、导线所在工作层和导线所属网络、是否锁定、是否禁止布线等进行设置。
图8-13 导线属性设置对话框
