物理边界，也就是电路板的外形尺寸，是一项非常重要的参数。首先它的大小要能够为所有的元器件提供机械支撑，同时还能放置装配孔、螺丝孔等固定电路板的图件。其次，电路板的外形和大小还要根据制作的电子产品的要求来确定，比如手机的电路板要根据手机的大小、形状、装配要求等设计。

电路板的物理边界是在机械层进行设定的，其大小一般和电气边界一致，或者略大于电气边界。实际上，大部分设计人员在设计PCB时，都是把电气边界当作物理边界来使用的，印制板厂也已经把这个当成行规。所以，用户也可以不绘制物理边界。需要注意的是，绘制物理边界首先要将当前的工作层面切换到机械层。点击PCB工作界面最下方的工作层标签“Mechanical 1”，如图8-6所示，则当前工作层面切换为机械层。

图8-6　工作层为“Mechanical 1”时标签效果图

以本案例来说明，假设物理边界和电气边界相同，电路板为矩形，尺寸为4 600 mil×2 400 mil。切换到机械层后，单击辅助工具栏中的画线按钮“”，光标变成“十”字形，即可开始绘制矩形物理边界。具体操作同原理图中的画线工具一样，这里不再赘述。一般来说，为了使边界尺寸更加准确，可以以某点为参考坐标。例如本例中以矩形框的左上角顶点为参考点，可以将该点坐标设置为坐标原点。执行“Edit→Origin→Set”命令，将光标移动到左上角顶点位置，单击左键完成设置。设置完毕后，将光标移动到该点，界面最下方的状态栏显示信息为“”。此时移动光标到矩形框右下角顶点，可以看到状态栏显示信息为“”。在绘制直线时，可以随时根据状态栏显示的X、Y轴坐标信息来确定线的长度，从而准确设定边界尺寸。绘制好物理边界的PCB如图8-7所示。(www.daowen.com)

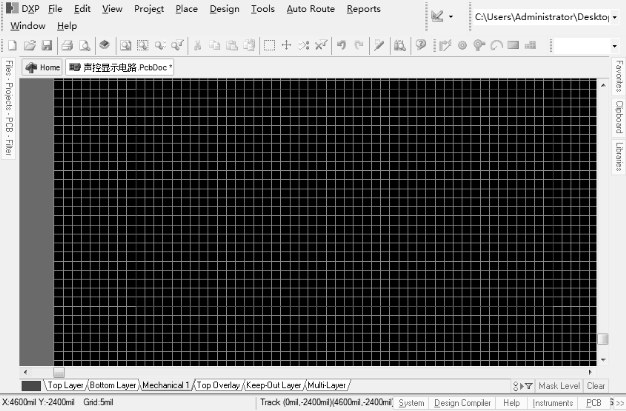

图8-7　绘制PCB物理边界

用户如果要查看绘制的边界线的长度，可以执行“Reports→Measure Distance”命令，光标变成“十”字形，在需要测量的直线起点位置单击左键，再移动鼠标到直线终点位置并单击左键，系统将弹出测量结果对话框。以本例的宽度测量为例，结果如图8-8所示。

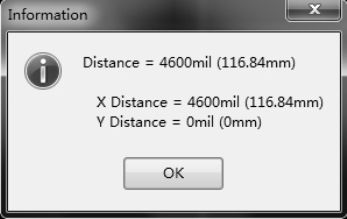

图8-8　宽度测量结果对话框
