PCB编辑器工具栏包含PCB标准工具栏、布线工具栏和辅助工具栏等内容。

1）PCB标准（PCB Standard）工具栏

PCB标准工具栏主要与文件操作相关，如图7-28所示。PCB标准工具栏各个按钮的操作等同于执行“Edit”菜单下的各种命令。

图7-28　PCB编辑器标准工具栏

2）布线（Wiring）工具栏

PCB编辑器中用户用得最多的即布线（Wiring）工具栏，如图7-29所示，它用于放置布线时的各种对象。执行“View→Toolbars→Wiring”菜单命令，可以打开或关闭布线工具栏。点击该工具栏的按钮相当于执行“Place”菜单下的相应命令。

图7-29　布线工具栏

3）辅助（Utilities）工具栏

辅助工具栏是PCB操作中相应的一些工具按钮的集合，包括绘图工具、对齐工具、电源工具、数字元器件工具、仿真工具和栅格工具等，如图7-30所示。执行“View→Toolbars→Utilities”菜单命令，可以打开或关闭辅助工具栏。

图7-30　辅助工具栏

①绘图工具（Utility Tools）：主要用于绘制没有电气特性的图形，如图7-31所示。绘图工具各个按钮的操作等同于执行“Place”菜单下的相应命令。

图7-31　绘图工具(www.daowen.com)

②对齐工具（Alignment Tools）：主要用来对齐PCB图中的各种对象，如图7-32所示。用户需要先选定要对齐的PCB对象后才能执行各种排列操作。对齐工具各个按钮的操作等同于执行“Edit→Align”菜单下的各种命令。

图7-32　对齐工具

③查找已选择对象（Find Selection）工具：主要用来快速跳转到已选择的区域中某个PCB对象上，如图7-33所示。例如，“”表示跳转到已选择区域中的第一个图件对象。

图7-33　查找已选择对象工具

④放置标注尺寸（Place Dimension）工具：用来放置各种标注尺寸，比如两点之间的长度、宽度等，如图7-34所示。例如，“”表示放置直线型标注尺寸。放置标注尺寸工具各个按钮的操作等同于执行“Place→Dimension”菜单下的各种命令。

图7-34　标注尺寸工具

⑤块放置（Place Room）工具：用来定义和放置不同的区域块，如图7-35所示。例如，“”表示放置一个矩形块区域。点击该工具栏的按钮相当于执行 “Design→Rooms”菜单下的相应的命令。

图7-35　块放置工具

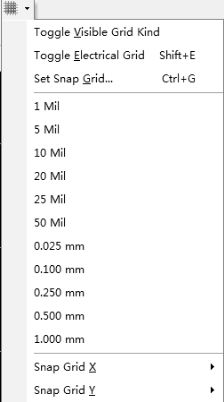

⑥栅格工具（Grid）：用来快捷地触发可视栅格显示与否、电气栅格是否有效，以及设置捕捉栅格和快速设置一些常用的捕捉栅格尺寸，具体如图7-36所示。

图7-36　栅格工具

PCB编辑器的各种工具栏同原理图工具栏一样，可以根据用户需要移动到任何位置上，或直接关闭，以方便用户设计PCB。
