执行“Design→Board Options”菜单命令,将弹出如图7-15所示PCB环境参数设置对话框。该对话框中含有6个选项区,一般来说,这些参数均可采用默认设置。

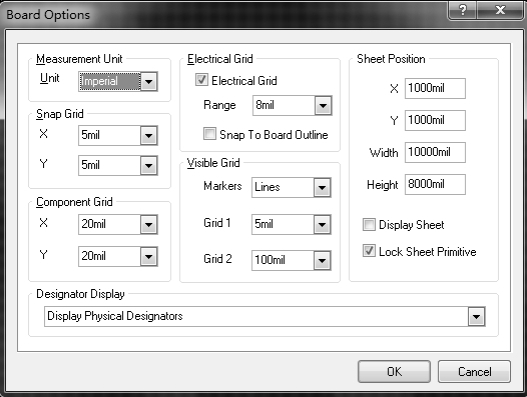

图7-15 PCB环境参数设置对话框
1)Measurement Unit选项区
该选项区用于设置度量单位,可以在“Unit”下拉列表中选择“Imperial(英制单位mil)” 或者“Metric(公制单位mm)”。
2)Snap Grid选项区
该选项区用于设置捕捉栅格的大小。
3)Component选项区(www.daowen.com)
该选项区用于设置元器件栅格。元器件栅格是指拖动元器件时移动的最小栅格。
4)Electrical选项区
该选项区用于设置电气栅格。若电气栅格有效,布线时可以捕捉到光标附近可连接的电气节点。
5)Visible Grid选项区
该选项区用于设置可视栅格。在“Markers”下拉列表中选择“lines(线)”或者“Dots(点)”可设置可视栅格的线型。在“Grid 1”和“Grid 2”处可分别设置可视栅格1和可视栅格2的大小。
6)Sheet Position选项区
该选项区用于设置图纸位置,包括X轴坐标、Y轴坐标、宽度、高度等参数。
