自底向上的设计方法是先创建和绘制各个子图对应的电路原理图，再由电路原理图生成子图符号以便建立各个子图之间的关系。

1.创建PCB项目文件

启动Protel DXP软件后，执行“File→New→Project→PCB Project”菜单命令，新建一个PCB项目文件，并保存为“声控显示电路.PrjPCB”。

2.创建子图

（1）创建空白子图。

执行“File→New→Schematic”菜单命令，创建一个空白的子图文件，并保存为“电源电路.SchDoc”。类似地，为其他三个模块分别创建空白的子图文件“计数与显示电路.SchDoc”“脉冲形成电路.SchDoc”和“声控主电路.SchDoc”

（2）分别绘制各个模块的电路原理图。方法同前，此处不再赘述。

（3）放置输入输出端口并连接。

自底向上的设计方法是先绘制子图，子图与子图之间的电气连接同自顶向下的设计方法一样，是由输入输出端口进行连接的。由于这里是先绘制子图，因此每个子图还需要放置对应的输入输出端口，并保证具有相同电气网络连接关系的输入输出端口名称必须一致。

执行“Place→Port”菜单命令，或者点击工具栏上的放置输入输出端口命令按钮“”，光标变成“十”字形，并附着一个名称为“Port”的输入输出端口。将光标移动到需要的位置，单击左键确定端口的起点位置，移动鼠标使端口的长度符合用户要求后，再次单击左键确定端口终点位置，从而完成一个输入输出端口的放置。此时系统仍处于放置输入输出端口状态，可以继续放置下一个端口，若无须继续放置则单击右键退出。

若用户需要编辑输入输出端口的属性，双击该端口即可打开图6-21所示的输入输出端口属性设置对话框。这里的设置与子图入口的设置类似，不再赘述。

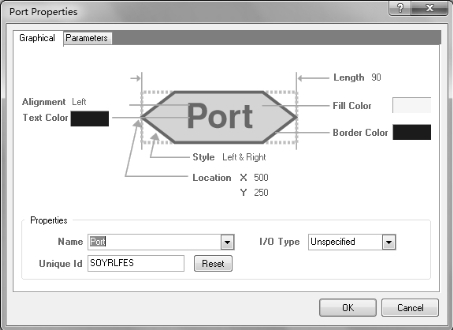

图6-21　输入输出端口属性设置对话框

绘制好的子图电路原理图同图6-16～6-19一样，此时项目面板如图6-22所示。

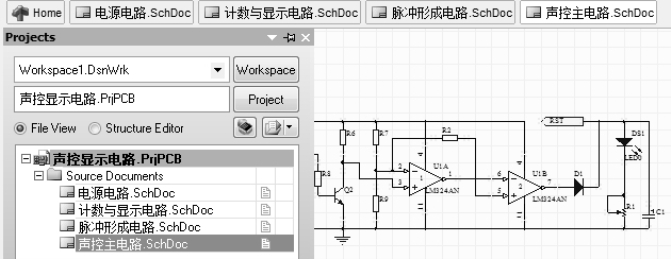

图6-22　创建完4个子图后的工程项目面板(www.daowen.com)

3.由子图创建子图符号

（1）执行“File→New→Schematic”菜单命令，创建一个空白的父图文件，并保存为“声控显示电路.SchDoc”，同时保存项目文件。

（2）在“声控显示电路.SchDoc”原理图编辑器界面下，执行“Design→Create Sheet Symbol From Sheet”菜单命令，将打开选择文档对话框，如图6-23所示。

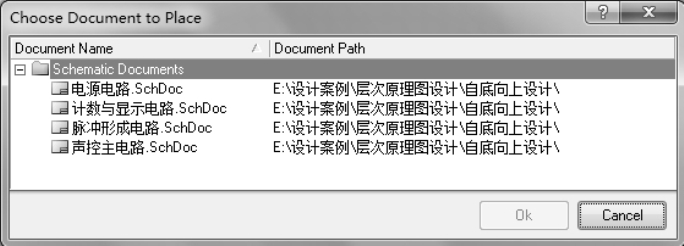

图6-23　选择文档对话框

（3）将光标移至文件名“电源电路.SchDoc”上，单击鼠标左键选中该文件，然后单击“OK”按钮后，打开图6-14所示的转换输入输出端口类型对话框。单击“No”按钮后，系统将自动生成子图“电源电路.SchDoc”所对应的子图符号，移动光标到合适位置并单击鼠标左键即可完成子图符号的放置，如图6-24所示。

类似地，我们还可继续生成其他三个子图所对应的子图符号，并将其连接起来，即可得到图6-25所示的父图。

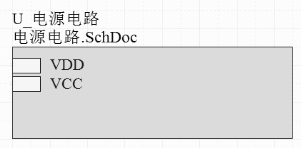

图6-24　由“电源电路.SchDoc”生成的子图符号

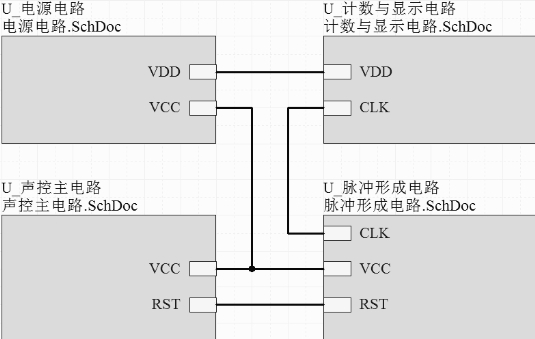

图6-25　绘制完毕后的父图

4.确立层次关系

执行“Project→Compile PCB Project 声控显示电路.PrjPCB”菜单命令后，系统就产生了层次原理图设计中父图和子图的关系，其项目控制面板如图6-26所示。

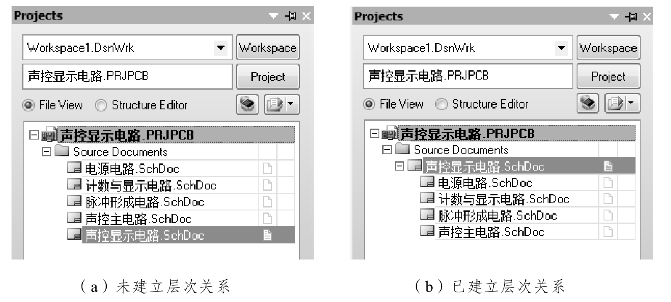

图6-26　层次原理图中父图与子图的层次关系
