材料清单也称元器件报表或元器件清单，主要报告项目中使用的元器件型号、数量等信息，可用于给物料采购部门做参考及估算电路的物料成本。
（1）打开第3章中完成的设计项目，然后打开其中的原理图文件，此时原理图编辑器为当前界面。
（2）执行“Reports→Bill of Material”命令，打开报表管理器对话框，如图5-10所示。此对话框用来配置输出报表的格式。

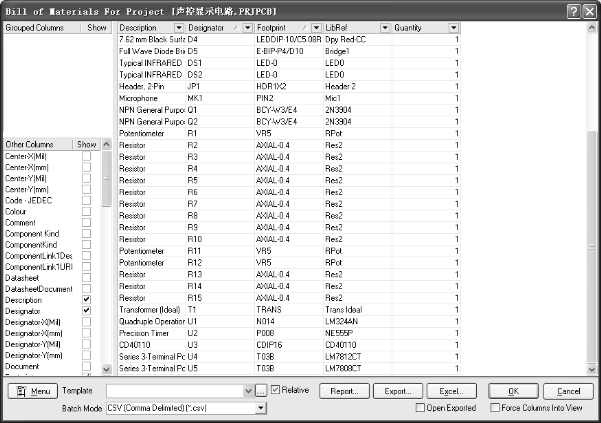

图5-10 报表管理器对话框
对话框左边的“Others Columns”一栏中的复选框用来选择予以显示的元器件信息。一般，我们选择显示元器件的功能描述、名称、数量、封装和标识符等信息。(www.daowen.com)
（3）点击对话框中的“Export”按钮，系统将生成与项目同名的列表文件，扩展名为“.xls”。计算机中如果装有Excel软件则可以打开该文件，如图5-11所示。

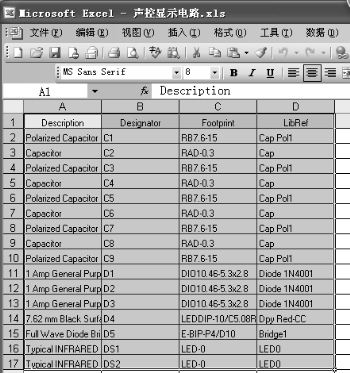

图5-11 Excel格式的BOM清单
如果点击“Reports”按钮，则生成报表的预览对话框，如图5-12所示，点击其下方按钮可以调整显示方式。另外，此时再点击“Export”按钮，效果与在报表管理器对话框中点击“Export”按钮相同，默认保存路径为项目所在文件夹。如果此时装有打印机，也可以直接点击“Print”按钮将材料清单打印出来。

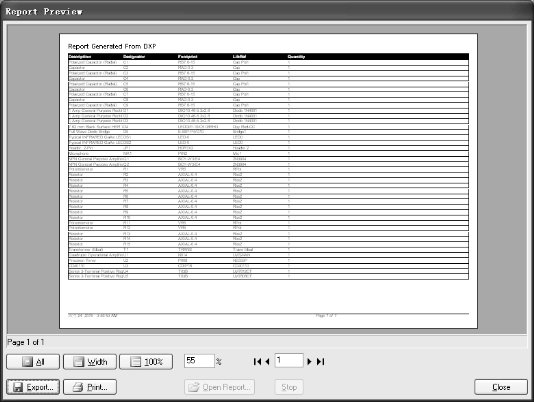

图5-12 报表预览
