网络表是指电路原理图中元件引脚等电气点相互连接的关系表，其主要用途是为PCB设计提供元器件信息、管脚连接关系信息及必要仿真操作信息。网络表是联系原理图和PCB的桥梁。在早期的Protel版本中，用户需要手动生成网络表，然后在PCB图中导入网络表才能将原理图转换为PCB图中的电气连接。在Protel DXP中，用户不需要手动生成网络表，在将原理图导入到PCB图中时，系统会自动地导入电气连接，但究其根本仍然是将网络表导入PCB图中。生成网络表的具体操作如下：

（1）执行“Design→Netlist For Project→Protel”菜单命令，系统自动生成Protel网络表，默认名称与项目名称相同，扩展名为“.NET”，保存在项目所在文件夹中自建的子文件夹“Project Outputs For声控显示电路 ”中。

（2）网络表文件可以显示为一个文本文件，可以用文本编辑器进行编辑和修改，文件样式如图5-7所示。网络表主要包含两个重要信息，一是元器件信息，由一对方括号括起来；二是元器件的电气连接，即属于同一个网络的引脚有哪些，由一对圆括号括起来。

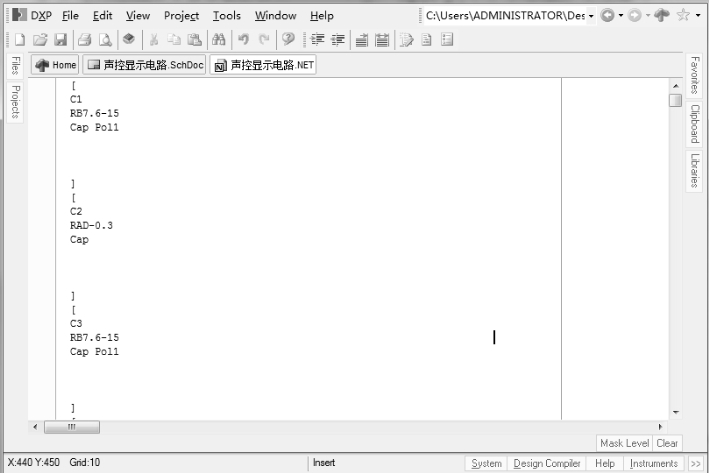

图5-7　网络表-元器件信息(www.daowen.com)

①元器件信息：例如，图5-7中第一对方括号内的内容表示元器件C1的相关信息，即名称为C1，封装形式为RB7.6-15，描述为Cap Pol1。

②电气连接：如图5-8所示，第一对圆括号内的内容表示网络名称为VDD，和该网络相连接的引脚有5个，分别为C6的2脚（C6-2）、C7的1脚（C7-1）、U3的16脚（U3-16）、U4的3脚（U4-3）、U5的1脚（U5-1）。

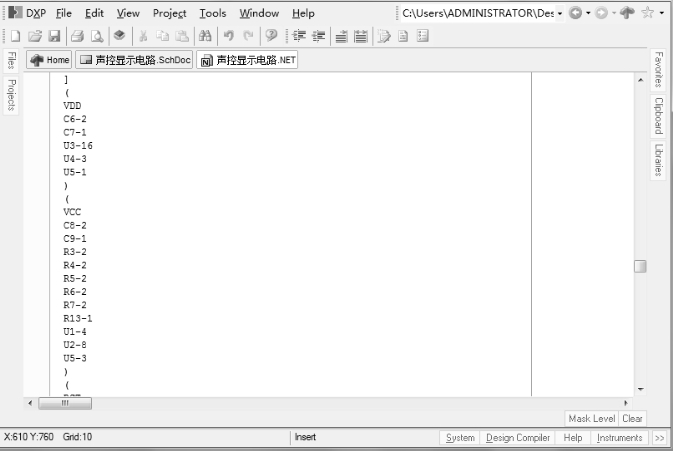

图5-8　网络表-电气连接
