1.项目编译

当完成编译参数设置后，就可以对项目进行编译了。执行“Project →Compile PCB Project 声控显示电路.PRJPCB”菜单命令，对“声控显示电路.PrjPCB”项目进行编译，此时需要打开“Navigator”和“Messages”工作面板。如果这两个面板没有自动弹出，则点击右下角面板标签中的“Design Compile”和“System”，在其中选中“Navigator”和“Messages”即可显示这两个面板。

我们知道，编译过程就是依据编译设置对原理图文件进行检查，检查结果会出现在“Messages”工作面板中，如果没有错误，则该面板空白。如果有错误，按照之前的设置显示为Warning、Error、Fatal Error共3个级别的报告，以提醒用户注意。

我们对第3章已经绘制过的原理图进行编译操作，“Messages”工作面板中将出现图5-4所示信息。其中包括8个按默认设置应被提醒为“Warning”的检查结果。一般来说，用户对于提示为“Warning”的报告可以忽略，所以本例中我们可以忽略该警告。

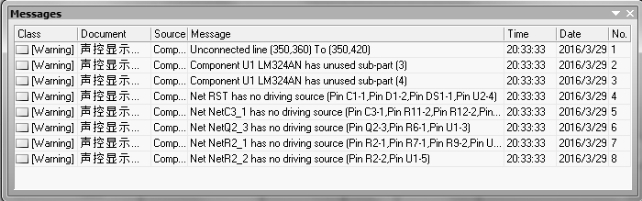

图5-4　编译后的Messages工作面板

为了更好地理解编译的作用，我们不妨故意在原理图中设置一个错误，再行编译。例如，我们将电阻R4改为R3，这样原理图中就有两个R3，显然是不允许的。此时，我们再执行编译操作，由于项目中存在错误，编译结束后系统会自动弹出“Messages”工作面板，如图5-5所示，显然此时多了两个级别为“Error”的错误。(www.daowen.com)

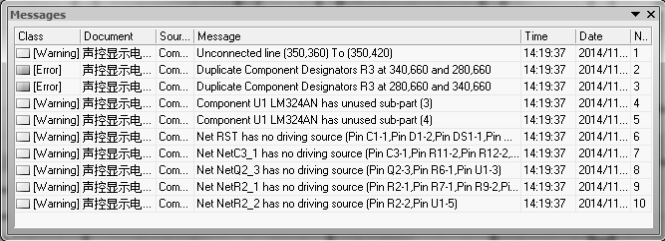

图5-5　设置错误及Messages窗口的变化

2.定位错误

对于“Warning”型警告一般可以忽略，而对于“Error”型错误，则必须进行处理，如修改原理图。如图5-5中显示两个“Error”，其中一个内容为“Duplicate Component Designators R3 at 340，660 and 280，660”，表示坐标（340，660）和（280，660）两处的两个对象具有重复的流水号R3。为了修改错误，将鼠标移动到任意一个错误提示上，双击左键，打开编辑错误面板，如图5-6所示。在该面板中显示两个重复流水号的电阻R3，单击任何一个电阻，则该电阻将高亮显示，其他对象颜色变浅。此时用户可快速修改该错误，比如把某一个电阻流水号改为R4，再次进行编译，将不会自动弹出信息面板。

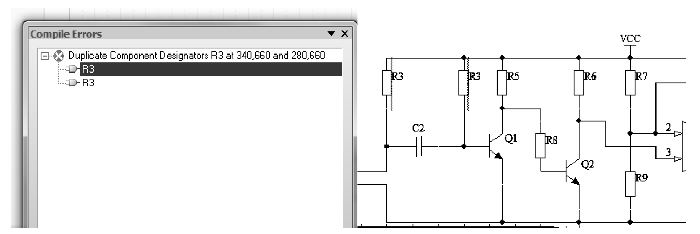

图5-6　编译错误面板及高亮显示的错误指示
