1.设置错误报告类型
启动Protel DXP软件后，打开相应的设计项目和已经绘制完成的原理图文件，执行“Project →Project Option”菜单命令，打开设置项目选项对话框，如图5-1所示。首先选择其中的“Error Reporting”（错误报告类型）选项卡。

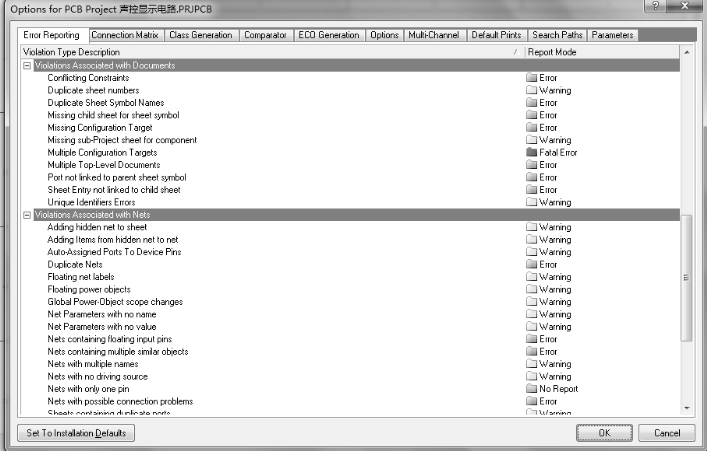

图5-1 “Error Reporting”选项卡
错误报告类型共分为6大类，68项，涉及总线、元器件、文件、网络等参数检查，每一项的报告模式（Report Mode）用于表示违反规则的程度，有No Report、Warning、Error、Fatal Error共4个级别可供选择。用户单击对应规则右侧的“Report Mode”的内容即可进行违反规则错误提示的设置。一般情况下，用户可使用默认设置。
第二个选项卡用于电气连接矩阵（Connection Martix）的设置，如图5-2所示。光标移动到矩阵中需要产生错误报告的条件交叉点时会变为“手形”。点击交叉点的方框可选中报告模式，有No Report、Warning、Error、Fatal Error共4个级别可供选择。一般情况下，用户可使用默认设置。(www.daowen.com)

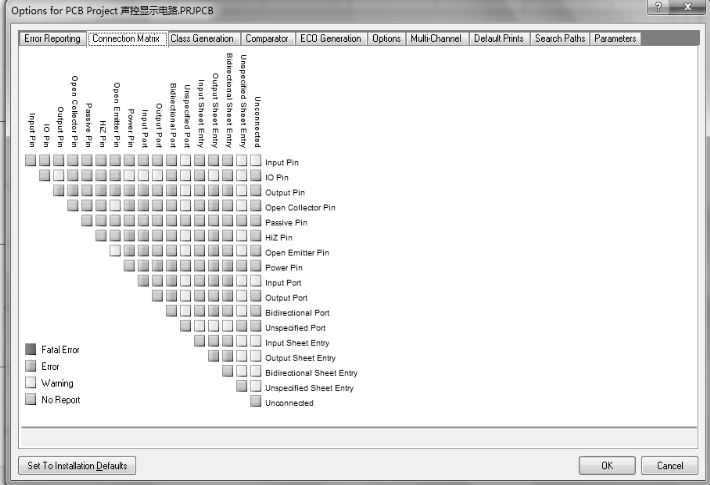

图5-2 “Connection Martix”选项卡
3.设置输出路径和网络表选项
在设置项目选项对话框中，点击“Options”（选项）选项卡，进入选项设置对话框，如图5-3所示。在此对话框中，可以设置报表的保存路径及输出参数。
图5-1所示的设置项目选项对话框中，还有很多选项可以进行设置，一般进行原理图设计和编译时，可以采用默认设置，这里不再赘述。

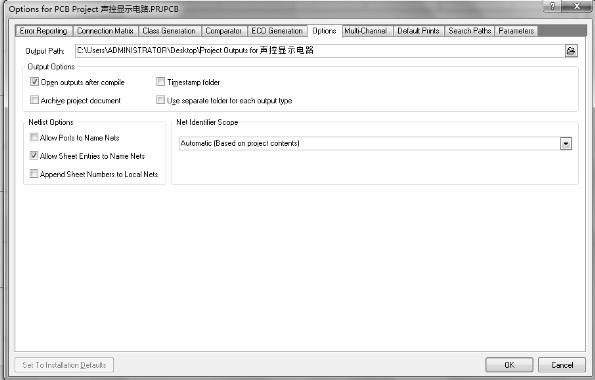

图5-3 “Options”选项卡
