【摘要】:在元器件库管理工作界面下,执行“Tools→New Component”菜单命令,弹出图4-28所示的添加新元器件对话框,在该对话框中用户可以直接输入新的元器件名称,从而不需要再次对元器件进行命名。例如,图4-28中,我们已经新建了一个新元器件CD40110S并进入了该元器件的编辑界面,假设标准元器件库中的元器件HCC40110BF的外形符号与CD40110S相似,并已被复制至剪贴板中。我们执行粘贴操作即可完成元器件符号的复制,接着按4.3.1节中步骤6~7可完成新元器件的制作。
在一个项目中,用户可能需要自行制作多个元器件。此时用户不需要新建多个元器件库,只需要在已创建的库文件中添加新的元器件即可。在元器件库管理工作界面下,执行“Tools→New Component”菜单命令,弹出图4-28所示的添加新元器件对话框,在该对话框中用户可以直接输入新的元器件名称(如CD40110S),从而不需要再次对元器件进行命名。单击“OK” 按钮后,即进入新元器件编辑界面,用户可以采取4.3.1节所述方法来制作新元器件。

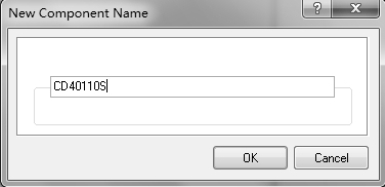

图4-28 添加新元器件对话框(www.daowen.com)
一般来说,如果需要绘制一个新元器件,并不是如4.3.1节中所述,从零开始绘制,而是借用系统中已经有的类似元器件。查找并打开该元器件后,用户只需要复制该元器件至新建元器件库中,然后对其进行编辑操作,改变其名称、引脚名称、数量、定义和属性等。例如,图4-28中,我们已经新建了一个新元器件CD40110S并进入了该元器件的编辑界面,假设标准元器件库中的元器件HCC40110BF的外形符号与CD40110S相似,并已被复制至剪贴板中。我们执行粘贴操作即可完成元器件符号的复制,接着按4.3.1节中步骤6~7可完成新元器件的制作。
这里需要特别注意的是,应避免直接对系统自带元器件库中的元器件做编辑、修改,而应在自己新建的元器件库或创建的项目元器件库中进行操作。
