1.新建元器件库文件

选中该项目文件，执行“File→New→Library→Schematic Library”菜单命令，新建一个默认文件名为“Schlib1.SchLib”的原理图库文件，然后单击“保存”按钮或执行相应的菜单命令，将文件重命名为“MySchLib.SchLib”并保存在D盘下的“声控显示电路”文件夹中。

2.命名元器件

此时由于是新建的元器件库，将在“SCH Library”中自动生成一个空白的新元器件，默认元器件名称为“Component_1”，同时默认打开该元器件的编辑界面，如图4-13所示。执行“Tools→Rename Component”菜单命令，将弹出图4-14所示对话框，用户在其中输入对应的名字即可，如本例中输入“CD40110”，然后单击“OK”按钮即可完成操作。

3.绘制矩形

执行“Place→Rectangle”菜单命令，出现“十”字形光标。先捕捉并点击坐标原点作为矩形的左上角，然后根据所需要的矩形，拖动鼠标以改变矩形大小和形状，最后在合适的位置单击鼠标左键以确定矩形的右下角位置，完成该矩形的放置，结果如图4-15所示。矩形放置完成后，仍可对其位置和大小进行修改：单击该矩形，当矩形四周出现绿色的小方块时，表示该矩形已处于选中状态（如图4-16所示），用户可以拖动各个小方块来改变其大小，或直接将鼠标放在矩形上，当出现双向十字箭头时按住鼠标左键拖动来改变矩形位置。

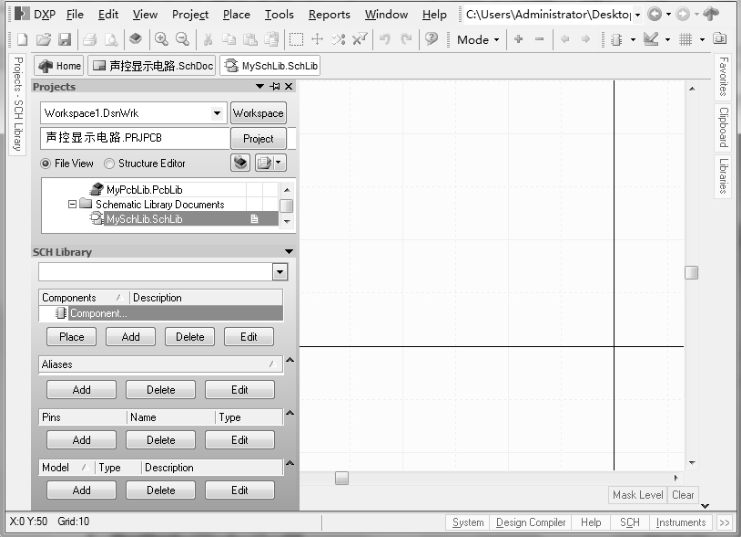

图4-13　新元器件绘制状态

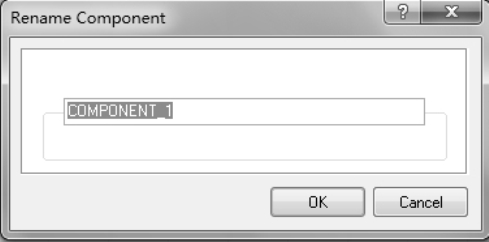

图4-14　元器件命名对话框

图4-15　绘制矩形

图4-16　选中矩形

4.绘制引脚

执行“Place→Pin”菜单命令，光标变为“十”字形且附着了一个引脚，捕捉矩形边缘后单击鼠标左键即可完成放置。这里特别需要强调的是：在放置引脚的过程中，引脚有一端会附带着一个“×”形的灰色的标记，该标记表示引脚该端是用来连接外围电路的，故该端方向一定要朝外，而不能向着矩形方向，具体如图4-17所示。用户若需调整引脚方向，可按键盘上的空格键，每按一次，可将引脚逆时针旋转90°。

我们根据元器件的实际情况，放置完16个引脚，结果如图4-18所示。注意：放置完后，用户仍可根据绘制原理图的需要，拖动引脚以调整各个引脚的具体位置和相对间距。

图4-17　放置引脚

图4-18　所有引脚放置完毕的效果图

5.编辑引脚

下面我们以引脚1为例，来说明如何编辑引脚属性。双击需要编辑的引脚1，打开引脚属性设置对话框，如图4-19所示。

对话框中主要选项的意义如下：

①Display Name：用来设置引脚名，是引脚端的一个符号，用户可以进行修改。

②Designator：用来设置引脚号，是引脚上方的一个符号，用户可以进行修改。

③Electrical Type：用来设置引脚的电气属性。

④Description：用来设置引脚的属性描述。

⑤Hide：用来设置是否隐藏引脚。

⑥Part Number：用来设置多部件元器件的子件序号。(www.daowen.com)

⑦Symbols：用来设置引脚的输入输出符号，这些符号一般是IEEE符号。

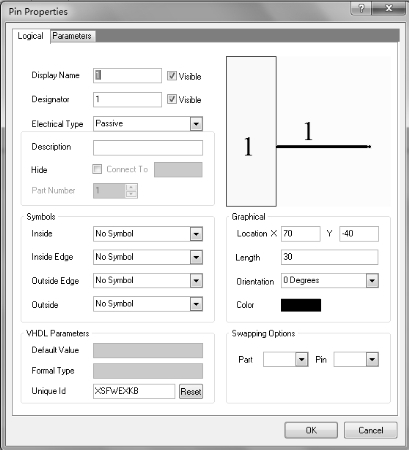

图4-19　引脚属性设置对话框

按照图4-20将1号引脚设置完毕：将“Display Name”栏中原来的内容“1”改为“a”，将“Electrical Type”栏中原来的内容“Passive”改为“output”。完成后点击“OK”按钮确认。

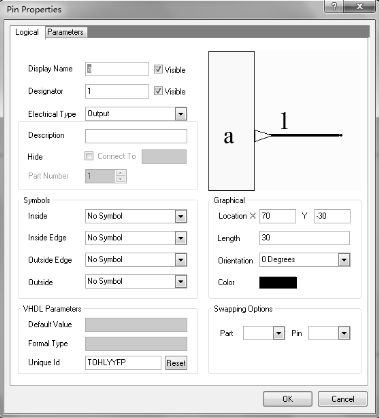

图4-20　编辑后的引脚属性设置对话框

以此类推，完成其余15个引脚的编辑，最终效果如图4-21所示。编辑完成后注意执行“File→Save”菜单命令或点击相应的按钮，以保存当前操作。

图4-21　修改引脚属性后的图形

6.修改元器件属性

在元器件库编辑管理器中的“Components”区域点击“Edit”按钮，将会弹出图4-22所示的元器件属性编辑对话框。在该对话框中，用户可以对元器件默认流水号（Default Designator）、元器件说明（Comment）、元器件描述（Description）、类型（Type）、图形参数（Graphical）、元器件参数（Parameters for CD40110）和模型（Models for CD40110）等系列参数进行设置。比如，这里我们将元器件默认流水号修改为“U？”，元器件说明修改为“CD40110”，修改完成后单击“OK”按钮保存操作。

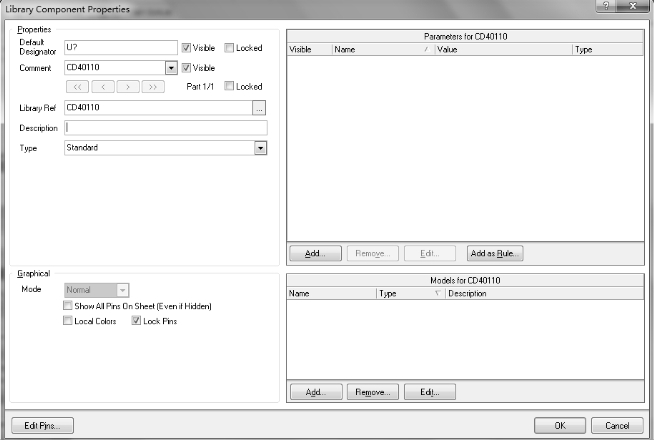

图4-22　元器件属性编辑对话框

7.添加封装

需要注意的是，用户在制作完元器件后，一定要制作元器件的封装，并将二者关联起来，否则在将原理图导入PCB图时将丢失该元器件。PCB封装的制作将在第9章讲解，这里仅阐述如何将二者关联。在图4-22所示的元器件属性编辑对话框的模型参数中，单击“Add”按钮，或在“SCH Library”选项卡中选中“CD40110”，单击“Model”区域中的“Add”按钮，均会弹出添加模型对话框，如图4-23所示。我们选择“Footprint”选项以添加PCB封装，然后点击“OK”按钮确认，此时PCB封装浏览框被打开，如图4-24所示。

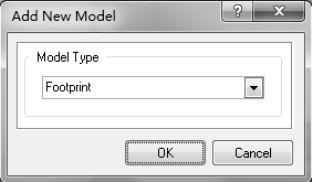

图4-23　添加模型对话框

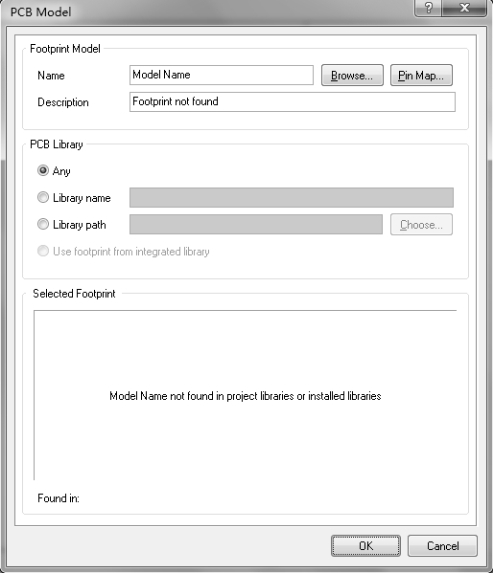

图4-24　PCB封装浏览框

为元器件添加封装，可以从已有库文件中选择与之匹配的封装，也可以自行绘制封装。本例中我们假设CD40110的封装为标准的双列直插式封装（DIP），名称为“CDIP16”，可以从已有的库文件中选择，则具体操作为：

（1）单击“Browse”按钮，将出现库文件浏览对话框，如图4-25所示。

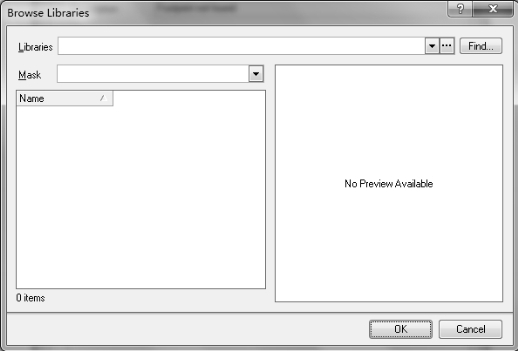

图4-25　库文件浏览对话框

（2）如果CDIP16封装所在的库文件没有加载至本项目中，单击“Find”按钮，打开库文件查找对话框，如图4-26所示。在最上方查找内容的空白处输入封装名称“CDIP16”，然后单击左下角的“Search”按钮，系统将按设置好的查找路径来查找该封装。

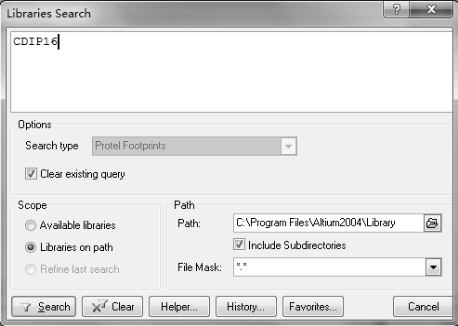

图4-26　库文件查找对话框

（3）当查找到该封装后，出现图4-27所示的库文件浏览对话框，单击“OK”按钮，将返回图4-24所示的界面，同时“Footprint Model”区域的“Name”将显示为“CDIP16”。再次单击“OK”按钮，即完成添加封装的操作。

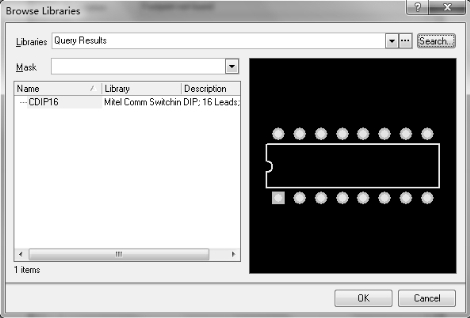

图4-27　库文件浏览对话框
