在Protel DXP的安装过程中，会在Protel DXP的安装目录中生成一个“Library”目录，专门用来存储元器件库。在该目录中，元器件一般是按生产厂家来分类的。这些元器件库是我们进行电路设计的基础元器件库。绘制原理图的过程中，我们需要将自己使用到的元器件库加载到原理图编辑器中形成本地的设计环境。如果要将我们的设计工作远传，一般不会将本地的设计环境一并发出或要求对方有相同的设计环境，而是将设计中用到的元器件打包成一个项目元器件库，与其他设计文件一起作为Project的一部分进行远传。项目元器件库包括了项目中使用到的元器件的所有信息。

建立项目元器件库的步骤如下：

（1）延续上一章的操作，假设我们完成了“声控显示电路”的原理图绘制工作，首先打开“声控显示电路.PRJPCB”，并打开原理图文件，进入原理图编辑界面。

（2）执行“Design→Make Schematic Library”菜单命令，将弹出如图4-10所示的确认对话框，表示该项目共有17个元器件即将加入到本元器件库中。单击“OK”按钮即可生成与项目名称相同的元器件库文件，同时进入原理图元器件编辑器界面，如图4-11所示。项目元器件库生成后，该项目“Project”目录结构下有一个“Libraries”目录，点击打开该目录后，可以发现我们刚生成的本项目元器件库文件：声控显示电路.SchLib。注意本项目中用户创建和生成的所有库文件（含元器件库和封装库）都将归并到“Libraries”目录中。需要注意的是：①“Libraries”目录只是表示文件的组织结构，并不是表示在本项目文件夹中生成了一个名为“Libraries”的文件夹，所有的库文件将单独存储在本项目所在文件夹中；②只有对项目进行编译操作后，用户才能执行相应的命令生成项目元器件库，且元器件库编辑管理器内各区才有内容显示。(www.daowen.com)

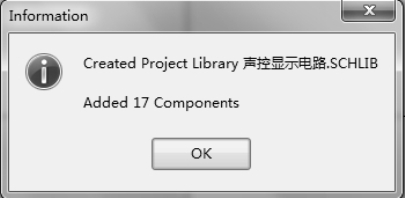

图4-10　生成项目元器件库确认对话框

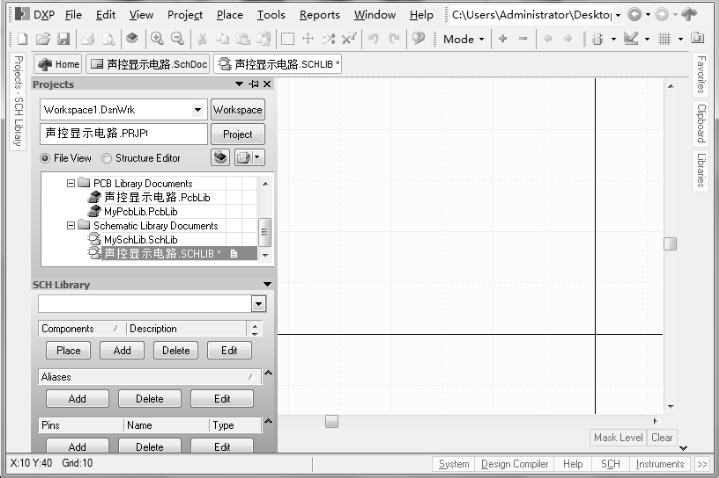

图4-11　生成项目元器件库
