在介绍如何制作元器件和创建元器件库前，我们先来熟悉元器件库编辑管理器的使用，以便制作新元器件和创建新元器件库后对其进行有效管理。假设我们已经生成了本项目的元器件库“声控显示电路.SchLib”，如果用户没有打开元器件库编辑管理器（SCH Library），若单击左侧面板的“声控显示电路.SchLib”，将打开图4-3所示的元器件库工作界面，但此时无法进入元器件库编辑管理器。用户单击右下角面板标签“SCH”，将出现图4-4所示面板控制对话框，单击“SCH Library”，可打开图4-5所示的元器件库编辑管理器。此时由于用户打开了“Files”、“Navigator”和“Projects”面板，系统默认该三个面板（图4-5的左侧上半部分所示）和“SCH Library”面板（图4-5的左侧下半部分所示）组合成了一个面板。为了阐述方便，这里将“Files”、“Navigator”和“Projects”等三个面板关闭，则可以清晰地看到元器件库编辑管理器，如图4-6所示。

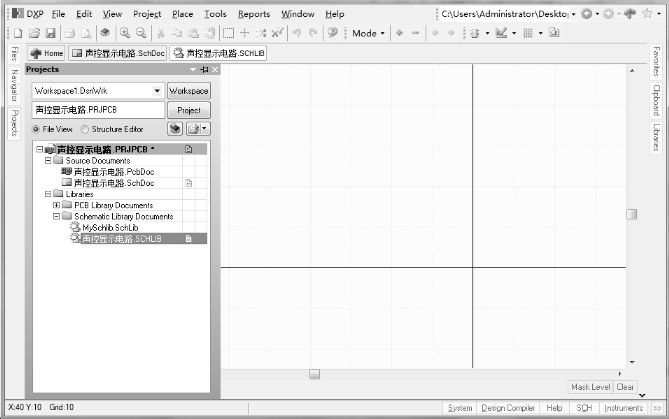

图4-3　元器件库工作界面1

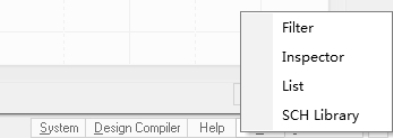

图4-4　SCH面板标签

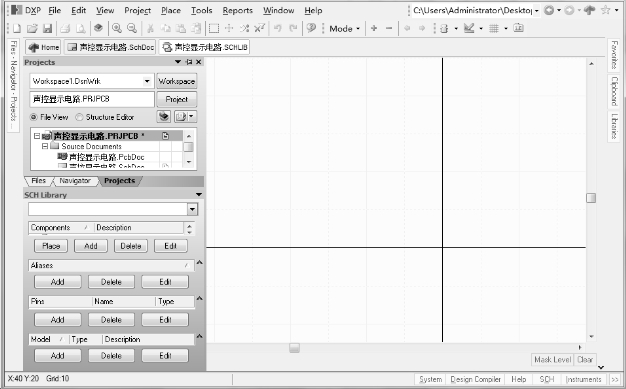

图4-5　元器件库工作界面2

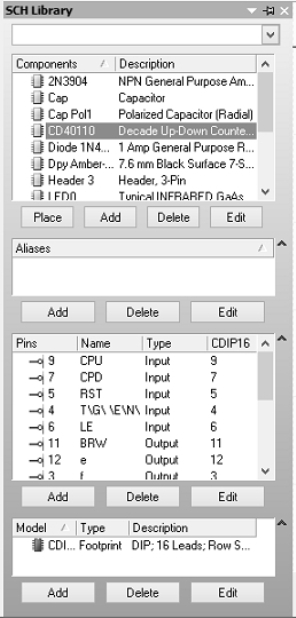

图4-6　元器件库编辑管理器

元器件库编辑管理器共包括5个区域：空白文本框区、Components区、Aliases区、Pins区和Model区。

1.空白文本框区

该区用于筛选元器件。当在该文本框中输入元器件名的起始字符时，下面的元器件列表中会显示所有相同起始字符的元器件名。

2.Components区

当一个元器件库处于打开状态时，此区域显示该元器件库的元器件名称和功能描述。该区下部的4个按钮用于库内元器件的选择、编辑、添加和删除。(www.daowen.com)

其中，“Place”按钮用于将选中的元器件（高亮显示状态）的原理图符号放入当前打开的原理图中；“Add”按钮用于在当前元器件库中添加新元器件，点击后进入新元器件命名对话框，如图4-7所示；“Delete”按钮用于删除此元器件库中被选中（高亮显示状态）的元器件；“Edit”按钮用于打开此元器件库中被选中元器件的属性编辑对话框，如图4-8所示。

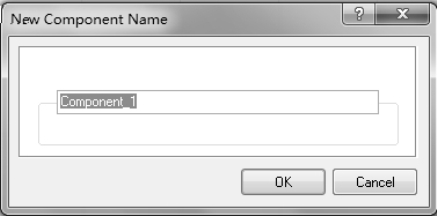

图4-7　新元器件命名对话框

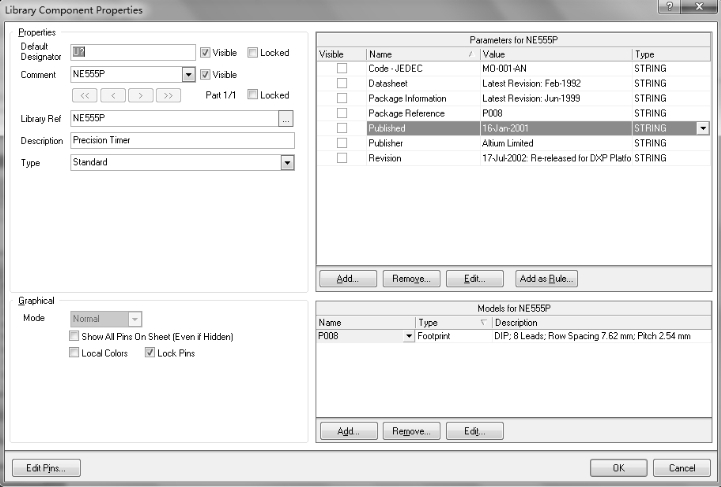

图4-8　元器件属性编辑对话框

3.Aliases区

Aliases区主要用来设置所选中元器件的别名。

4.Pins区

该区域用于显示已选中元器件的引脚名称和电气特性。“Add”按钮用于向选中元器件添加引脚；Delete按钮用于从选中的元器件符号中删除引脚；点击“Edit”按钮，可以进入选中引脚的属性设置对话框以编辑该引脚属性，如图4-9所示。

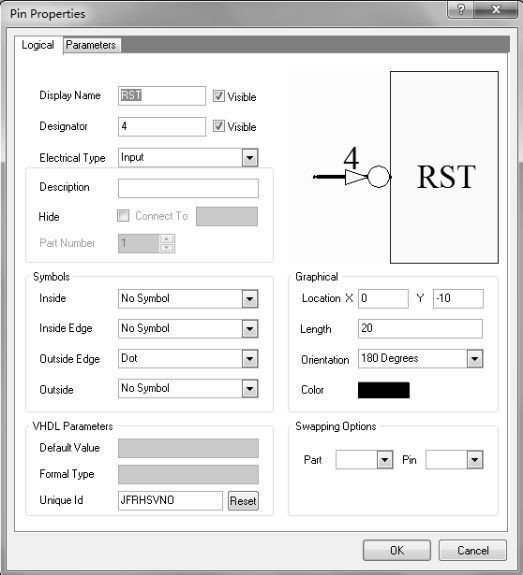

图4-9　引脚属性设置对话框

5.Model区

该区域用于指定元器件的PCB封装、信号完整性模型和仿真模型等。
