1.工作窗口的缩放

在绘制原理图的过程中，经常需要对原理图进行放大或缩小显示，此时可以利用菜单、工具栏或者快捷键来控制视图的显示方式。跟工作窗口的缩放有关的命令均在“View”菜单中，如图3-120所示。常用的一些操作如下：

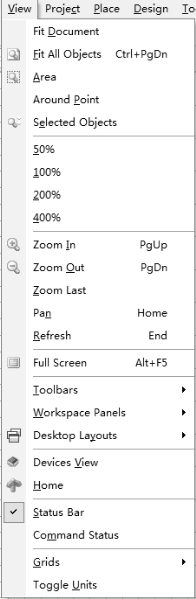

图3-120　View菜单

1）控制显示

①Fit Document：显示整个文档，即将整张图纸完整地显示出来。

②Fit All Objects：显示所有对象，即将用户在当前原理图中放置的所有对象显示出来。该命令相当于点击标准工具栏上的“”按钮。

③Area：显示某个指定区域。执行该命令后，光标变成“十”字形。先单击左键确定需要显示区域的左上角位置，然后移动鼠标到指定位置，再单击左键确定需要显示区域的右下角位置，此时原理图编辑界面仅显示选定区域中的所有对象。该命令相当于点击标准工具栏上的“”按钮。

④Around point：显示指定点附近对象。执行该命令后，可以用鼠标拖出一个指定区域，则该区域附近的对象将显示在编辑界面上。

⑤Selected Objects：显示选中的对象。执行该命令前，用户需要先选中要显示的对象。执行该命令后，则选定的对象将显示在编辑界面上。该命令相当于点击标准工具栏上的“” 按钮。

2）即时放大和缩小

①Zoom in：放大。

②Zoom out：缩小。(www.daowen.com)

③Zoom last：放大或缩小到上一次放大或缩小时显示的比例。

③Pan：视图居中。

3）全屏显示

执行“View→Full Screen”菜单命令，原理图将以全屏方式显示，上下左右的标签、按钮等均隐藏。要退出全屏显示方式，再一次执行上述命令即可。

4）快捷键操作

在对原理图进行放大或缩小时，有时调用放大或缩小命令比较复杂，最方便快捷的方法是利用键盘上的快捷键实现。

①PageUP：以光标为中心，放大原理图。

②PageDown：以光标为中心，缩小原理图。

③Home：视图居中显示。

④按键盘上的↑、↓、←、→等四个键，可视原理图上下左右移动。

2.视图的刷新

在绘制原理图的过程中，有时原理图对象较多，显示可能会有些残留点，例如本来水平的直线变成折线了，这时只需执行刷新操作即可。执行“View→Refresh”菜单命令，或按键盘上的“End”键，可刷新原理图。
