原理图工作面板的操作指南

时间:2023-06-27 理论教育 版权反馈
【摘要】:Protel DXP提供了很多工作面板,以方便用户对相关内容进行操作。图3-108设计编译面板标签图3-109原理图面板标签图3-110帮助面板Instruments:仪器面板标签。点击标签按钮“”,将打开图3-111所示的面板标签。下面对原理图设计过程中用得较多的其他几个面板进行逐一介绍。同时,在面板的第四个区域中将显示电容C2引脚的相关信息。

原理图工作面板的操作指南

Protel DXP提供了很多工作面板,以方便用户对相关内容进行操作。根据功能分类,工作面板控制选项放置在不同的面板控制中心中,用户可以通过这些标签来控制工作面板的打开与关闭。在原理图编辑环境下,共有5个不同类型的控制标签,如图3-106所示。用户可以通过点击最右边的双向箭头按钮”来显示或隐藏这些面板标签。

图3-106 面板标签

面板标签主要包含5类:

(1)System:系统面板标签。点击标签按钮“”,将打开图3-107所示面板标签,里面共有8个面板控制开关,单击可以控制相应面板的打开或关闭。

图3-107 系统面板标签

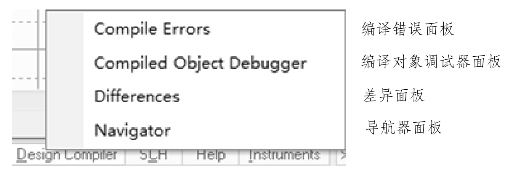

(2)Design Compiler:设计编译面板标签。点击标签按钮“”,将打开图3-108所示面板标签,里面共有4个面板控制开关,单击可以控制相应面板的打开或关闭。

(3)SCH:原理图面板标签。点击标签按钮“”,将打开图3-109所示面板标签,里面共有4个面板控制开关,单击可以控制相应面板的打开或关闭。

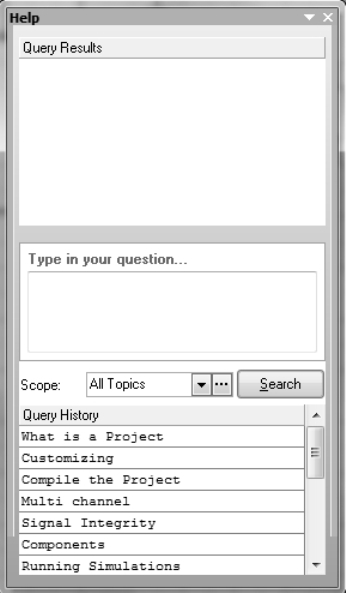

(4)Help:帮助面板标签。点击标签按钮“”,将打开图3-110所示的帮助面板,在该面板中可以输入求助内容进行查找并获得帮助。点击该标签等同于执行“Help→Smart Search”菜单命令。

图3-108 设计编译面板标签

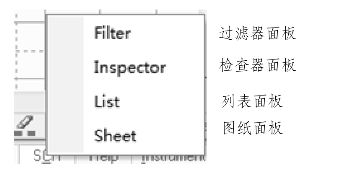

图3-109 原理图面板标签

图3-110 帮助面板

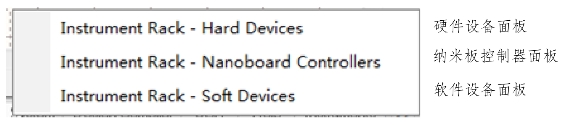

(5)Instruments:仪器面板标签。点击标签按钮“”,将打开图3-111所示的面板标签。这些面板主要是针对系统外接开发设备使用。

图3-111 仪器面板标签

任何一个面板的打开或关闭,可以通过以下两种方式实现:

(1)点击相应的面板标签。如该面板处于打开状态,点击标签则关闭该面板;反之则打开该面板。

(2)执行“View→Workspace Panels”菜单命令下相应的子菜单命令。

File面板、Projects面板、Libraries面板等几个面板在前面的章节中已经介绍过,这里不再赘述。下面对原理图设计过程中用得较多的其他几个面板进行逐一介绍。

1.导航器(Navigator)面板

1)导航器面板的操作

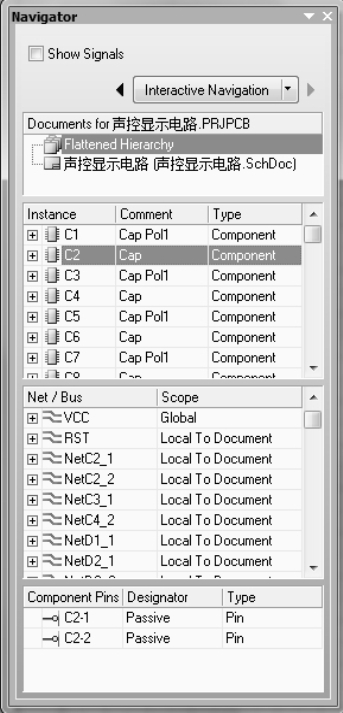

导航器面板的功能主要是在对原理图或项目进行编译操作后,对原理图中的对象进行快速定位等操作。以本案例为例,执行“Project →Compile PCB Project 声控显示电路.PRJPCB” 菜单命令,对本案例进行编译后,打开导航器面板,效果如图3-112所示。

图3-112 导航器面板

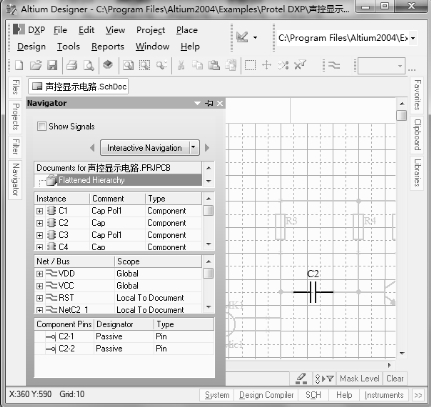

通过导航器面板可以快速地对元器件或网络进行定位,从而方便用户进行相关操作。例如,单击该面板第二个区域中“Instance”列表中的“C2”,则原理图中元器件C2将高亮显示,同时启动掩膜功能(其他对象均变成浅色),原理图编辑窗口也将放大显示以C2中心的区域,如图3-113所示。同时,在面板的第四个区域中将显示电容C2引脚的相关信息。

图3-113 利用导航器面板实现元器件的快速定位

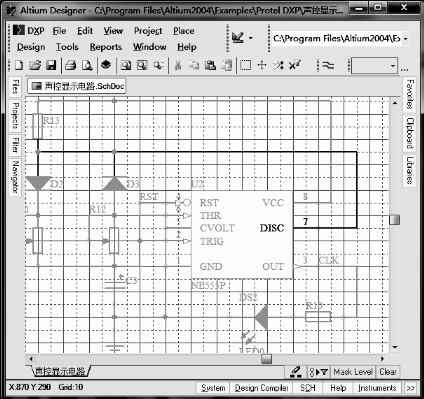

通过导航器面板还可以快速定位到某个网络。例如,单击该面板第三个区域中“Net / Bus” 列表中的网络“NetD2_1”,则该网络将高亮显示,同时其他所有对象颜色变浅,原理图编辑窗口也将放大显示以该网络为中心的区域,如图3-114所示。同时,在面板的第四个区域中将显示与该网络连接的所有引脚的相关信息。

导航器面板在设计PCB的时候同样可用来进行对象的快速定位,操作方法跟原理图中的类似。(www.daowen.com)

图3-114 利用导航器面板实现网络的快速定位

2)掩 膜

在进行对象的某些操作时,会启动Protel DXP的掩膜功能,即将某些对象高亮显示,而其他对象的颜色将会变浅。通过原理图编辑窗口右下角的“”按钮,可以调整掩膜的明暗程度。

①单击“”按钮,打开掩膜明暗程度调整器,如图3-115所示。

②用鼠标上下拖动“Dim”栏的方块,可以调整掩膜的明暗程度。例如,将方块移至最下方,则其他对象将完全被掩膜覆盖,在原理图中显示空白。

图3-115 掩膜明暗程度调整器

当启动掩膜功能后,用户若需取消掩膜功能,只需单击右下角的清除掩膜按钮“”,或者在原理图编辑窗口的任意位置单击鼠标左键,或者点击标准工具栏上的“”按钮,即可完成清除掩膜操作。

2.信息(Messages)面板

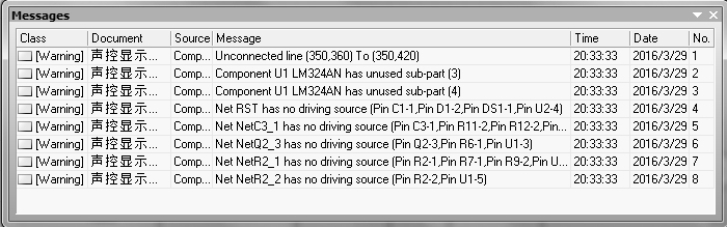

在对原理图文件或项目进行编译时,若原理图中有系统默认的错误,在“Messages”面板中会显示出项目错误信息,如图3-116所示。

图3-116 信息面板

3.过滤器(Filter)面板

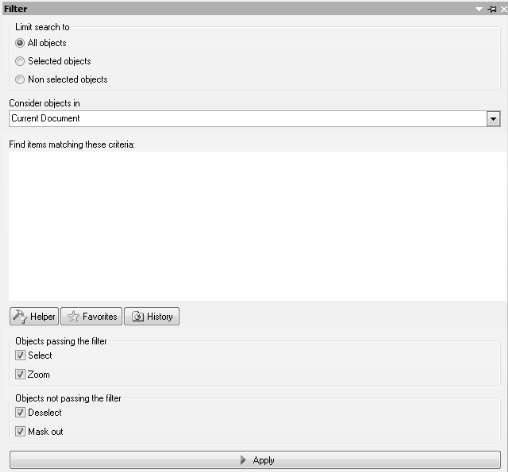

通过过滤器面板,用户可以快速定位元器件、网络、网络标签等原理图对象,从而方便地掌握和修改相关对象的信息。过滤器面板如图3-117所示。

图3-117 过滤器面板(非置顶状态)

①Limit Search to:限制搜索范围。其选项包含所有对象(All Objects)、已选择的对象(Selected Objects)或未选择的对象(Non Selected Objects),默认选中第一项。

②Consider Objects in:选择对象所在的文档。默认为当前文档(Current Document)。

③Find items matching these criteria:输入搜索条件。在此对话框中,用户可根据查找要求输入搜索条件。该文本框对输入的查询条件的要求比较严格,初学者在不熟悉时可以使用下方的“Helper”按钮获取帮助。

点击“Helper”按钮,打开图3-118所示查询帮助对话框。例如,我们要查看所有导线,可以点击“SCH Functions”(原理图功能)中的“Object Type Checks”(对象类型表单),然后在右侧的“Name”栏列表中找到“IsWire”并双击,则“IsWire”查询条件被添加到条件框(Query)中,如图3-118所示。单击“OK”按钮返回,此时会发现在过滤器面板的搜索条件框中出现了我们刚输入的查询条件:IsWire。单击图3-117下方的“Apply”按钮,则所有符合条件的对象,即导线均处于选中状态,其他对象颜色变浅,如图3-119所示。

在图3-117所示的过滤器面板中,在进行元器件查找匹配时,点击“History”按钮或者“Favorites”按钮,可以利用历史操作中的内容进行编辑、调用或加入收藏等。

在该对话框的下方还有4个复选框。其中:

1)经过滤波器的对象(Objects passing the filter)

①Select:若选中则符合查询条件的对象会以选中方式显示。

②Zoom:若选中则以符合条件的所有对象为中心显示符合条件的所有对象。

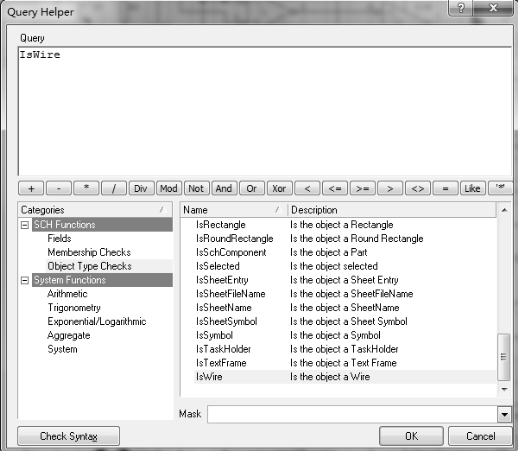

图3-118 查询帮助对话框

图3-119 符合查询条件的所有对象被选中

2)未经过滤波器的对象(Objects not passing the filter)

①Deselect:在显示时,若选中该复选框则不符合查询条件的对象不会选中。

②Mask out:在显示时,若选中该复选框则不符合查询条件的对象会做掩膜处理。
