在绘制原理图的过程中，有时需要给原理图对象添加注释文字，可通过放置文本字符串或文本框来实现。

单击绘图工具栏上的文本字符串按钮“”，或执行“Place→Text String”命令，光标变成“十”字形，并附着一个默认的“Text”样式字符串。移动鼠标到合适位置，单击左键即可把字符串放置在原理图上。此时系统仍处于放置文本字符串的状态，如不需要，单击右键退出。双击“Text”字符串，打开文本字符串设置对话框，如图3-103所示，可以对字符串内容、字体和颜色等参数进行设置。

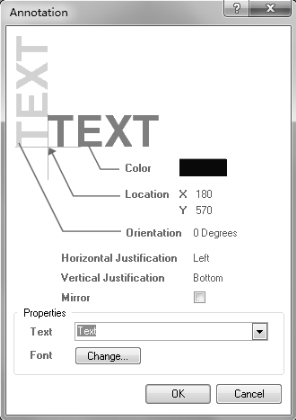

图3-103　文本字符串设置对话框(www.daowen.com)

如果用户要放置大段文字，可以通过放置文本框来实现。单击绘图工具栏上的文本字符串按钮“”，或执行“Place→Text Frame”命令，光标变成“十”字形，并附着了与上一次绘制时相同大小的文本框样式。移动鼠标到合适位置，单击左键确定文本框左下角的顶点位置；再次移动鼠标到合适位置，单击左键确定文本框右上角顶点位置，从而完成文本框大小的定义和放置。此时系统仍处于放置文本框的状态，如不需要，单击右键退出。双击文本框，打开文本框设置对话框，如图3-104所示，可以对文本框的内容、字体、颜色、对齐方式等参数进行设置。

图3-104　文本框设置对话框
