在编辑对象属性时，如果要批量修改很多对象的属性，可以使用全局编辑功能，它可以对当前文件或所有打开的文件中具有相同属性的对象进行某个参数的全局编辑。

为了方便观察全局编辑的效果，以本书的案例为例，要求将所有电阻的外观改为Res1型电阻外观。

（1）选中某个电阻，例如R3，执行“Edit→Find Similar Objects”菜单命令，光标变成“十”字形。移动光标到电阻R3上，单击左键，打开查找相似对象对话框，如图3-88所示。由于此时用户是首先选中了电阻R3，所以“Graphical”区域中“Selected”参数后的复选框被选中。

当然，用户也可以不选中该电阻，直接执行“Edit→Find Similar Objects”菜单命令，并将“十”字光标移动到任意一个电阻上单击左键，也可打开查找相似对象对话框，此时“Selected”参数后的复选框未被选中。

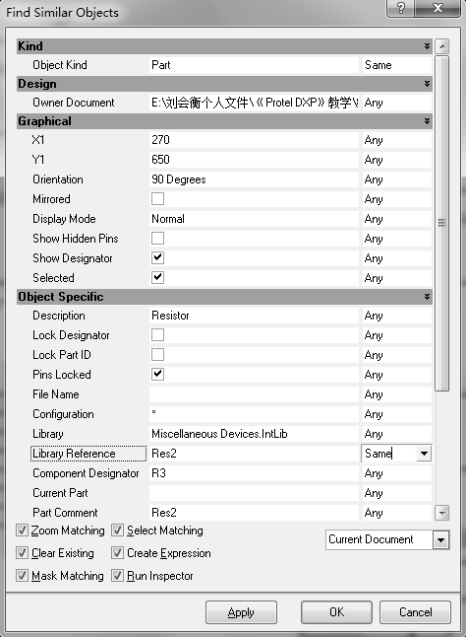

图3-88　查找相似对象设置对话框

（2）图3-88的参数设置对话框中共有5个区域，可对相关参数进行设置。

①Kind：种类，显示当前选择的对象的种类。图中的“Part”表示当前选择的为元器件。

②Design：设计，显示当前文件的名称和完整路径。

③Graphical：图形参数，用于与对象图形参数相关的设置。

④Object Specific：指定匹配的条件。在该区域中，用户可根据需求，将需要进行全局修改的某个属性改为“Same”。例如，本例中，我们要将所有电阻的符号由Res2换成库中的Res1，则应在“Library Reference”参数中，将后面的参数“Any”改为“Same”，如图3-88所示。

⑤Parameters：参数，用于与对象参数相关的设置，比如电阻的阻值等。

此外，在该对话中的最下方还有6个复选框，它们的不同组合会产生不同的运行效果。一般应让所有复选框均选中有效。其中：

①Select Matching：选择匹配。只有选中该项，执行匹配操作后，所有具有相同特性的对象才会被选中。例如，本例执行后，所有电阻均会选中。若该项没有勾选，则运行后检查器无结果，无法进行编辑操作。(www.daowen.com)

②Create Expression：创建表达式。选中该项，执行匹配操作后，将自动打开图3-89所示的过滤器面板（Filter），其中显示了搜索条件的表达式等参数。若没有勾选该项，则不会自动打开过滤器面板。

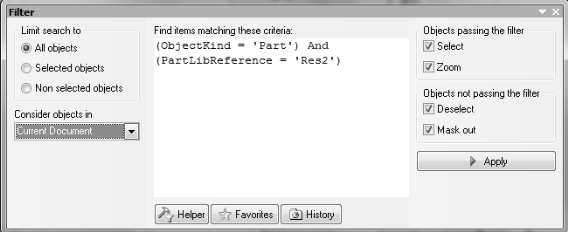

图3-89　过滤器面板

（3）参数设置完毕后，单击“Apply”按钮应用设置，再单击“OK”按钮关闭对话框，同时打开检查器和过滤器面板。或者直接单击“OK”按钮关闭对话框，同时打开检查器和过滤器面板。通过匹配，只有符合条件的元器件才会处于选中状态且高亮显示，其他的对象都变为浅色（掩膜功能），如图3-90所示。

图3-90　查找电阻相似结果

（4）执行命令后，同时打开过滤器面板和检查器面板，如图3-89和3-91所示。过滤器面板主要显示了当前查找的条件等内容。检查器面板的内容类似于查找相似对象对话框，共包含5个区域。

图3-91　检查器面板

（5）在图3-91中，找到“Object Specific”区域的“Library Reference”参数，单击该参数，则后面的参数值“Res2”处于可编辑状态，将其修改为“Res1”，如图3-92所示。修改完成后，按键盘上的“Enter”键予以确认，则原理图中的所有电阻均变为Res1形式的电阻。按“Enter”键确认后检查器的面板不会自动关闭，需要手动点击关闭按钮来关闭该面板。单击原理图界面右下角的清除掩膜按钮“Clear”即可取消过滤器状态，使窗口恢复正常，结果如图3-93所示。从图中可以看出，本案例中所有电阻的符号均已改变。

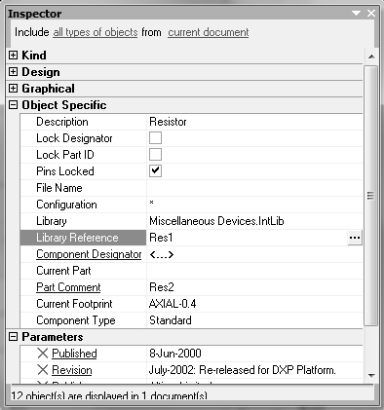

图3-92　修改参数后的检查器面板

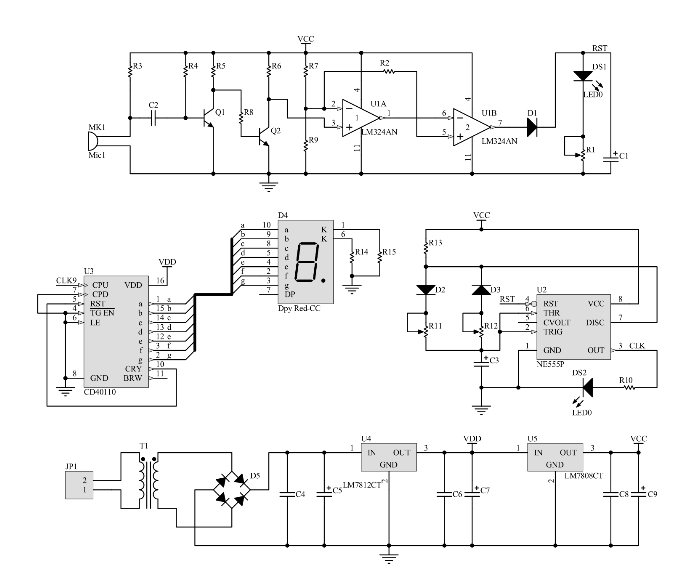

图3-93　修改电阻外形符号后的原理图
