Protel DXP对象的移动分为平移和层移两种方式。平移是指对象在同一个平面里移动。层移是指原理图中的对象相互叠加在一起时，需要调整上下叠加次序的关系。这些命令在Edit菜单下的“Move”命令中，点击该命令后，其子菜单如图3-80所示。在编辑原理图时，主要用到的是对象的平移操作，所以这里对层移命令不作介绍。

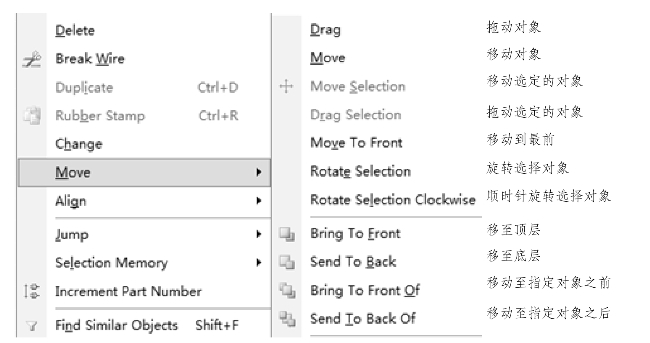

图3-80　Move菜单

移动对象的方法主要有以下三种。

1）直接移动

在选中需要移动的对象后，将光标放在选取的对象上，当光标变为双向“十”字箭头时，按住鼠标左键不放，并拖动对象到需要的位置后放开左键即可。例如，将光标放在电阻R3上，按住左键不放将其往左边移动，效果如图3-81（a）所示，此时仅R3移动，与其相连接的电气连接不会移动。

图3-81　直接移动和利用菜单命令“Drag”命令拖动效果图

2）使用工具栏上的移动工具

选中需要移动的对象，单击工具栏上的移动对象按钮“”，光标变成“十”字形。将光标移动到选中的对象上，单击鼠标左键，这时选中的对象将附着在光标上，再移动光标到指定位置后单击左键即可。若单击移动对象按钮后又不需要移动对象，点击鼠标右键即退出移动状态。(www.daowen.com)

3）利用菜单中的移动命令

执行“Edit→Move”命令后，弹出图3-80所示子菜单，选择相应的命令即可执行相应操作。

①Drag：拖动单个对象。执行该命令后，光标变为“十”字形。将光标移至需要拖动的某个对象（单一的对象，比如单个元器件，单个元器件的流水号、注释等）上，单击左键，该对象将附着在光标上，然后拖动光标至指定位置，单击左键即完成移动操作。此时系统仍处于拖动单个对象的状态，可继续进行拖动操作。若不需要进行后续的拖动操作，单击右键退出。利用“Drag”命令拖动选中的对象时，与对象相连接的导线也会跟随光标移动。例如，利用“Drag”命令往左边拖动电阻R3，与其相连接的导线也会相应的向左移动，效果如图3-81（b）所示。

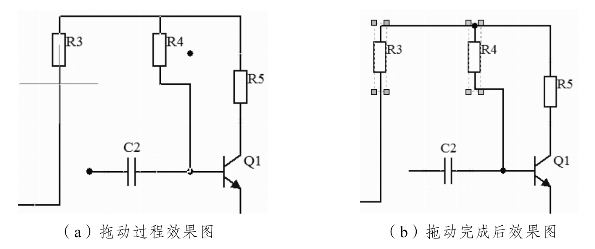

②Drag Selection：拖动选定的对象。执行该命令后，光标变成“十”字形。将光标放在选定对象上，单击鼠标左键，选中对象附着在光标上，并随着光标一起移动。例如，假设电阻R3、R4处于选中状态，往左上角拖动后，与它们连接的导线将一并被拖动，效果如图3-82（a）所示。到达指定位置后，单击鼠标左键，则所有对象被移动到指定位置，包括与其相连接的导线、节点等，效果如图（b）所示。

图3-82 “Drag Selection”命令操作效果图

③Move：移动对象。执行该命令后，光标变成“十”字形。在需要移动的单个对象上单击鼠标左键，该对象将附着在光标上，移动鼠标到指定位置后单击左键即可。此时系统仍处于移动单个对象状态，可继续进行操作。若无须移动其他对象，单击右键退出。该命令相当于直接用鼠标拖动单个对象，但是可以连续操作。

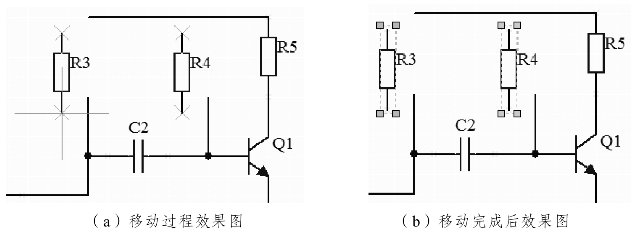

④Move Selection：移动选定的对象。该命令相当于直接用鼠标拖动多个选中的对象，但仅选中的对象移动，与选中对象相连接的导线、节点等电气连接不会移动。仍以移动选中的对象R3、R4为例，其移动过程和移动完成后的效果如图3-83所示。

图3-83 “Move Selection”命令操作效果图
