1.对象的选取

1）单个对象的选取

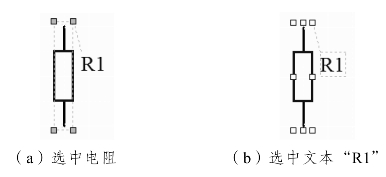

在原理图中，要选择单个对象，如元器件、导线、网络标号和文本等，只需用鼠标左键单击该对象即可，此时该对象周围将有绿色的句柄标记（元器件等对象）或者白色的句柄标记（字符串、标记、节点和电源端子等），如图3-75所示。

图3-75　单个对象选中状态

2）多个连续对象的选取

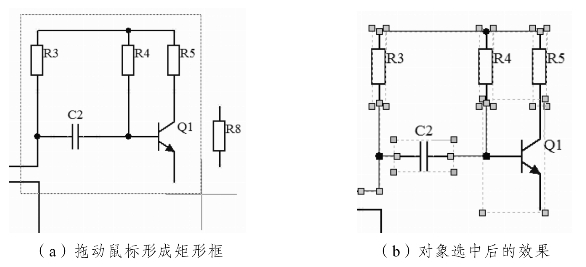

（1）直接选取：选取多个连续对象时最简单的办法是直接在图纸上拖出一个矩形框，则框内的对象全部被选中。如图3-76（a）所示，将鼠标放在合适位置后按住鼠标左键不放，拖动鼠标，当出现矩形框且需要选中的对象均在框内时，松开左键，则矩形区域内的所有对象均被选中。选中后的元器件周围均有句柄，如图3-76（b）所示。需要注意的是，某个对象要被选取，该对象必须有1/2以上的部分包含在矩形区域内。

图3-76　拖动鼠标选择多个连续对象

（2）利用工具栏选取工具：先单击工具栏选择按钮“”，然后在合适位置单击鼠标左键确定起点坐标，紧接着拖动鼠标调整矩形框的大小，最后在右下角位置确定后单击左键即可。注意在拖动鼠标的过程中不需要按住左键。

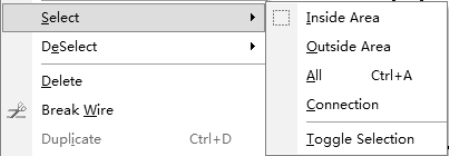

（3）利用菜单中的相关命令选取：执行“Edit→Select”命令，将出现4个选取命令和1个选取状态切换命令，如图3-77所示。

图3-77　Select菜单

·　Inside Area：区域内部选取命令，等同于工具栏中的命令按钮“”。

·　Outside Area：区域外部选取命令。该命令与区域内选取命令刚好相反，它选中的是虚线矩形框外部的所有对象。(www.daowen.com)

·　All：选中当前原理图中的所有对象，相当于快捷键“Ctrl+A”。

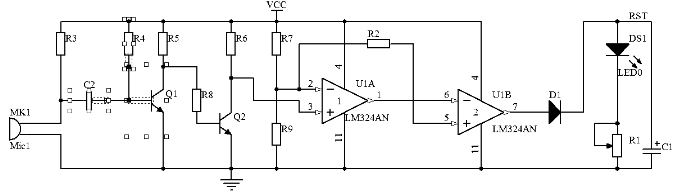

·　Connection：选中指定的电气连接。执行该命令后，点击某个电气连接（如导线、节点、网络标号、输入/输出端口和元器件引脚等），则该电气连接的所有网络均被选中，包含与该电气连接相连的元器件等对象，且均以高亮显示（过滤器功能），其他元器件处于一层掩膜之下。例如，本案例中的声音感应部分电路，执行该命令后，点击电容C2与Q1之间的导线，则该网络处于选中状态，如图3-78所示。要清除该掩膜效果，单击原理图界面右下角的清除掩膜按钮“Clear”即可。

图3-78　执行“Connection”命令后的效果

·　Toggle Selection：选取状态切换命令。执行该命令后，点击某个未选中的对象，则该对象状态处于选中状态；反之，点击某个选中对象，则该对象状态转换为未选中。

3）多个不连续对象的选取

多个不连续对象，可以在按住“Shift”键的同时，单击鼠标左键来选取。也可以在执行“Toggle Selection”菜单命令后，单击鼠标左键来选择对象。

2.对象的取消

对于已经选中的对象，可以使用以下方法来解除选中状态。

（1）在工作窗口除选中对象以外的任何空白区域单击鼠标左键。

（2）单击工具栏中的取消选择按钮“”。

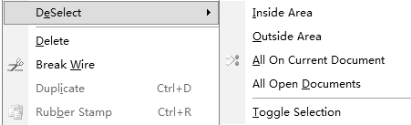

（3）使用菜单中的相关命令取消选择。执行“Edit→DeSelect”命令，将出现4个取消选取命令和1个选取状态切换命令，如图3-79所示，其操作刚好与Select菜单的各项命令相反，这里不再赘述。

图3-79　DeSelect菜单
