当原理图中存在大量的连接线路时，可用总线来代替系列导线，以减少连接的数量，同时提高原理图的美观性。总线是若干条电气特性相同的导线的集合，它不具有电气特性，必须与总线入口和网络标号配合才能确定各个连接的对应关系。

1.总　线

单击布线工具栏的布线按钮“”，或执行“Place→Bus”菜单命令，或按键盘快捷键“P+B”，进入绘制总线状态。其绘制过程同绘制导线一样，不再赘述。需要注意的是，总线不能直接和元器件的引脚相连，必须通过总线入口进行连接。

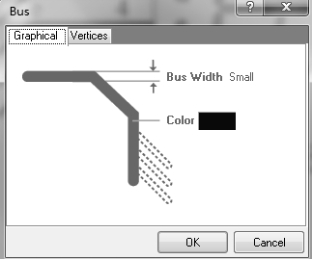

要编辑总线的线宽和颜色，可以在绘制过程中按“Tab”键，或者双击总线，打开总线属性编辑对话框，如图3-62所示。其设置方法同导线。

图3-62　总线属性设置对话框

2.总线入口

总线与元器件引脚或导线相连时必须通过总线入口进行连接。单击布线工具栏的布线按钮“”，或执行“Place→Bus Entry”菜单命令，进入绘制总线入口状态。将鼠标光标移动到需要放置的位置，单击鼠标左键，即可将总线入口放置到当前位置。在放置之前，按键盘上的空格键，可以调整总线入口的方向，共有45°、135°、225° 和315° 四个方向供选择。

总线入口一端必须和总线连接，另一端可以直接和元器件引脚连接，也可以通过导线再和引脚连接。放置总线入口后，信号经过总线入口和总线到达对方总线入口后，仍无法确定对应的电气连接关系，还需要放置网络标号。因此，为了原理图的美观性，一般总线入口可通过导线再与引脚连接，以预留位置放置网络标号。(www.daowen.com)

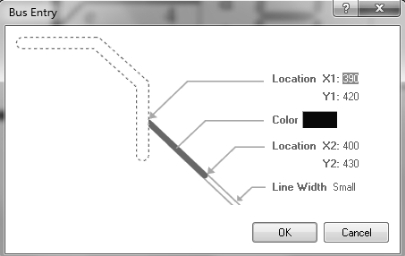

在放置总线入口时按“Tab”键，或者双击总线入口，可打开总线入口属性设置对话框，如图3-63所示。其设置方法同导线和总线一样。两个端点的坐标位置一般不需要在这里设置，只需在绘制总线入口时直接拖动到相应位置即可。

图3-63　总线入口属性设置对话框

3.网络标号

绘制总线时，放置完总线和总线入口后，仍然没有确定对应的电气连接，还必须通过网络标号进行识别。网络标号的放置与设置将在3.4.3节中进行详述。放置网络标号时，一对电气连接之间的网络标号必须一致。

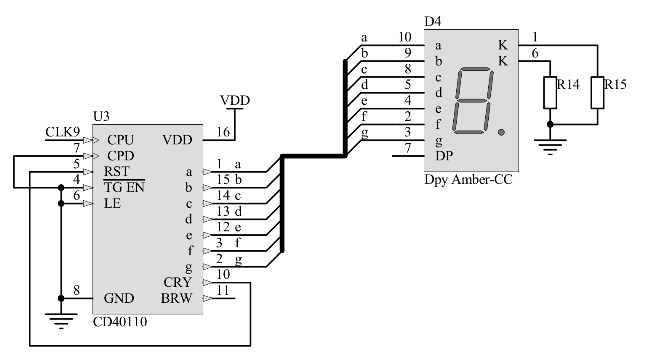

以本案例的数码管显示电路为例，绘制完毕后，电路如图3-64所示。这里U3的引脚1和D4的引脚10具有相同的网络标号“a”，则它们经过总线入口和总线后，建立起一条电气连接。

图3-64　数码管显示部分电路
