Protel DXP为元器件排列提供了一系列命令，以方便用户设计出更加美观的原理图。所有对齐命令均在“Edit→Align”菜单下，如图3-52所示。选中需要对齐的所有元器件，然后执行相应的命令，即可实现多个元器件的各种自动对齐操作。图3-52所示的所有命令也可通过先点击辅助工具栏中的“”标记，再点击命令按钮来完成。

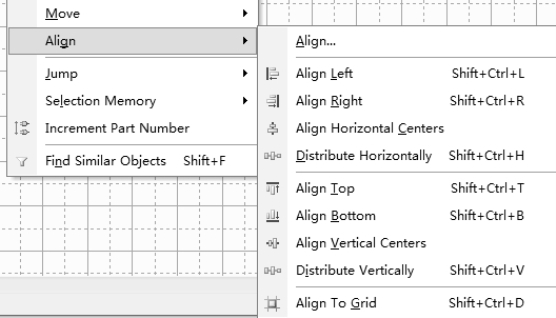

图3-52　元器件对齐命令

①Align Left：左对齐，执行命令后将以最左边的一个元器件为参考点，纵向自动对齐。

②Align Right：右对齐，执行命令后将以最右边的一个元器件为参考点，纵向自动对齐。

③Align Horizontal Centers：水平中心对齐，执行命令后，向最左边的元器件和最右边的元器件的中间位置对齐，元器件垂直距离不变。

④Distribute Horizontally：水平等间距排列，执行命令后，所有元器件在最左边元器件和最右边元器件之间等间距排列，元器件垂直距离不变。

⑤Align Top：顶端对齐，执行命令后，所有元器件以最上方的元器件为参考对齐。(www.daowen.com)

⑥Align Bottom：底端对齐，执行命令后，所有元器件以最下方的元器件为参考对齐。

⑦Align Vertical Centers：水平中心对齐，执行命令后，向最上方的元器件和最下方的元器件的中间位置对齐，元器件水平距离不变。

⑧Distribute Vertically：垂直等间距排列，执行命令后，所有元器件在最上方元器件和最下方元器件之间等间距排列，元器件水平距离不变。

⑨Align To Grid：按栅格对齐，该命令主要用于使没有位于栅格上的电气节点对齐到栅格上。当用户取消捕捉栅格（Snap Grid）选项后，原理图对象的起点或终点可以不对齐于栅格顶点上，而可以处于栅格线上的任何位置。如果用户再次使捕捉栅格有效后，这些元器件将无法进行布线操作，此时利用该命令可以使这些元器件自动对齐到最近的栅格上。

⑩Align...：复合排列命令。当用户执行“Edit→Align→Align...”命令后，将弹出复合排列对话框，如图3-53所示。在该对话框中，用户可以在水平排列选项（Horizontal Alignment）和垂直排列选项（Vertical Alignment）中进行设置。

图3-53　复合排列设置对话框
