如何加载和移除元器件库?

在设计原理图时,Protel DXP默认只加载两个元器件库,因此当用户需要使用其他库中的元器件时,必须自行加载元器件库。同样,为了减少所加载元器件库过多地占用系统资源,必要时还可对不再使用的元器件库进行移除操作。

1.加载元器件库

如果用户知道所使用的元器件在哪个库中,可以直接进行加载。以本案例中的NE555P为例,其所在元器件库名称为“TI Analog Timer Circuit.IntLib”,是德州仪器所生产的元器件,在库文件目录下的“Texas Instruments”文件夹中。执行“Design→Add/Remove Library”命令,或者点击元器件库面板上的“Libraries”,打开元器件库加载和移除对话框,如图3-14所示。

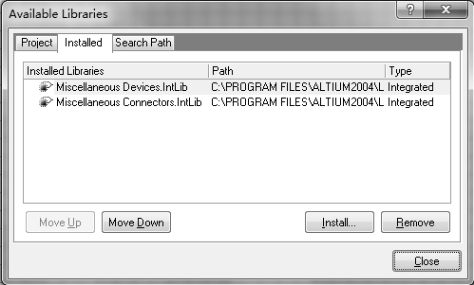

图3-14 加载和移除库文件对话框

单击该对话框右下角的“Install”按钮,打开库文件选择对话框,默认路径为系统安装目录下的Library文件夹,如图3-15所示。找到该目录下的“Texas Instruments”文件夹,双击进入后,选择“TI Analog Timer Circuit.IntLib”库文件,点击“打开”按钮,则新的元器件库将加入到当前原理图中,如图3-16所示。若需要的元器件库已经加载完毕,单击“Close” 按钮关闭对话框。(www.daowen.com)

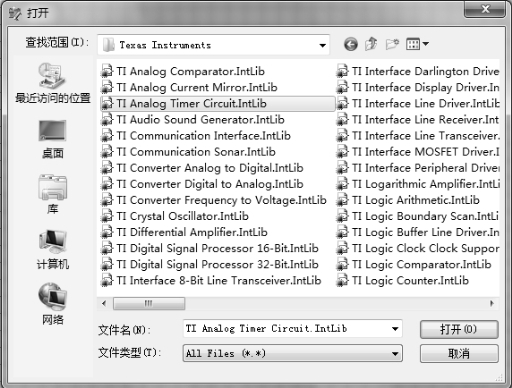

图3-15 库文件选择对话框

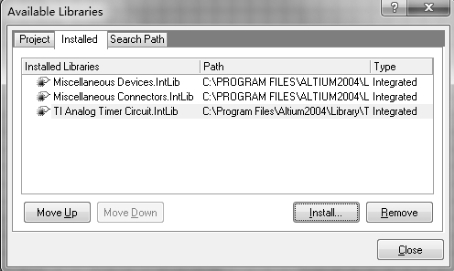

图3-16 加载新元器件库后的加载和移除对话框

2.移除元器件库

当不需要再使用某元器件库时,为了提高系统运行效率,可以将其从当前原理图中移除。执行“Design→Add/Remove Library”命令,或者点击元器件库面板上的“Libraries”,打开图3-16所示的元器件库加载和移除对话框。选择要移除的元器件库,例如“TI Analog Timer Circuit.IntLib”库文件,点击“Remove”按钮,即可将该元器件库移除,则当前原理图中的库文件只有默认加载的两个,如图3-14所示。
