元器件库管理:规范化电子零部件管理流程

1.元器件库面板的打开与关闭

默认情况下,元器件库面板的控制按钮将出现在Protel DXP界面的最右边,用户只需要将鼠标移动到“Libraries”标签上,元器件库面板将自动弹出。如果用户将元器件库面板关闭了,可以通过以下两种方式打开面板:

(1)执行“Design→Browse Library”菜单命令,“Libraries”标签将默认出现在界面右侧,同时也将打开元器件库面板。

(2)找到工作界面右下方的面板控制中心,在原理图编辑界面下,其内容如图3-11所示。点击其中的“System”标签,弹出图3-12所示菜单,再点击其中的“Libraries”,即可打开元器件库面板。

图3-11 原理图编辑界面下的面板控制中心内容

图3-12 System标签内容(www.daowen.com)

以上两种操作属于开关操作,如果要再次关闭该面板,再次执行上述操作即可,或者直接点击面板右上角的关闭按钮“”。

2.元器件库面板的移动与置顶

用户在使用元器件库的过程中,可以根据个人习惯来调整元器件库面板在整个工作区中的位置。若需将工作面板置于工作区中,可将鼠标放在元器件库面板最上方的蓝色标题栏上,按住鼠标左键不放并拖动面板到合适位置后松开鼠标左键即可。如果用户想将面板放在界面的最左边,只需将面板拖动到最左侧,当出现黑色向左的三角形标记“”时,松开左键即完成操作。同时,可以在松开鼠标左键之前,通过上下移动鼠标来调整“Libraries”标签在所有标签中的位置。

默认情况下,元器件库面板是非置顶的,当用户在工作区进行绘图等操作时,面板会自动隐藏。如果用户需要面板置顶,只需要单击元器件面板上方的置顶控制按钮“”,此时面板会始终处于工作区最前端

3.认识元器件库面板

完整的元器件库面板如图3-13所示。最上面三个按钮分别用来加载或移除元器件库、查找元器件和放置当前选择的元器件。第二行显示的为当前选择的元器件库名称。第三行是元器件过滤器,当输入为通配符“*”时,表示不进行元器件过滤。例如,用户如果要选择电容类元器件,为了避免在元器件库中一个一个地查找,可以在过滤器中输入“CAP”,则在第四行元器件列表区域中仅显示以CAP开头的所有元器件信息。第五行区域显示的是元器件在原理图中的外形示意图。第六行区域显示的是元器件的模型、类型及所在库。例如,图3-13中所选择的是PNP型三极管,该区域显示了该型号三极管的封装模型名称及所在库、信号完整性模型和信号仿真模型等信息。面板最下面区域显示的是元器件封装。

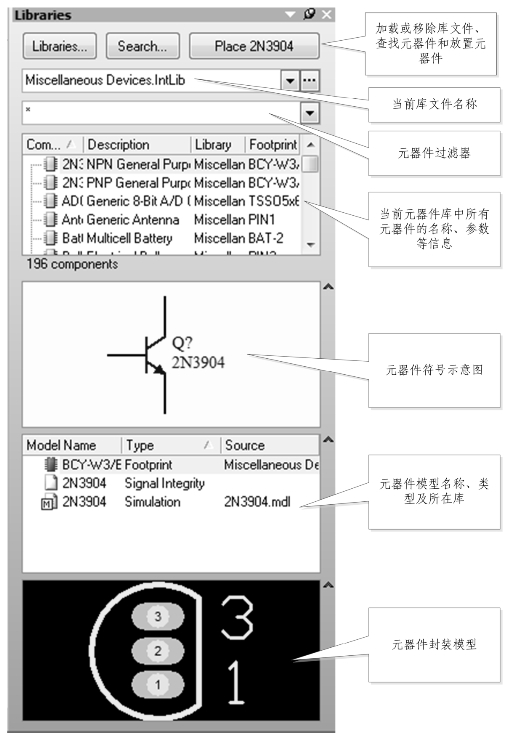

图3-13 元器件库面板介绍
