如何操作Protel DXP的元器件库加载及显示方式设置

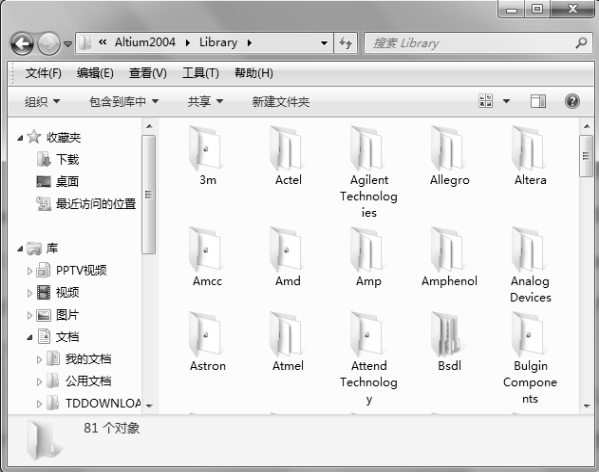

在安装Protel DXP的过程中,它所附带的元器件库也一并被安装到了计算机中。在Protel DXP的安装目录中,有一个Library目录即是专门来存储元器件库的,如图3-8所示。在该目录中,元器件一般是按生产厂家来分类的,比如Texas Instruments文件夹中为美国德州仪器公司所生产的元器件,Toshiba文件夹中为日本东芝公司所生产的元器件,Actel文件夹中为美国艾特公司所生产的元器件。

图3-8 Protel DXP自带元器件库所在文件夹

用户在绘制原理图的过程中,需要将自己用到的元器件库加载进来,以方便直接调用这些库中的元器件。但由于加载进来的元器件库都会占用系统资源,所以建议最好加载用户常用的元器件库,而不需要使用的或仅使用几次的元器件库,在使用完毕后可以从元器件库中移除,以提高程序运行效率

Protel DXP支持独立的元器件封装库,也支持集成的元器件库,它们的后缀名分别为SchLib和IntLib。Protel DXP软件打开后,默认会加载两个集成元器件库,即常用的分立元器件库Miscellaneous Devices.IntLib和常用接插件元器件库Miscellaneous Connectors.IntLib。前一个元器件库主要包含常用的分立元器件,如电阻、电容、二极管、三极管等等;后一个元器件库主要包括常用的接插件,如插座等。(www.daowen.com)

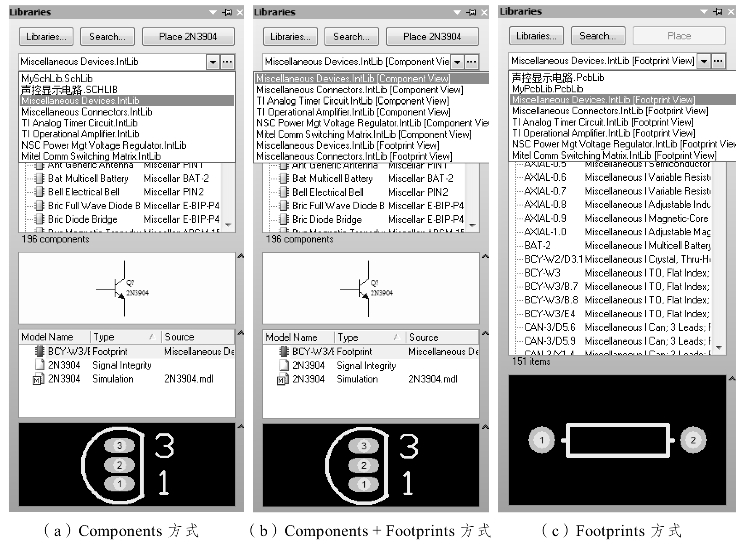

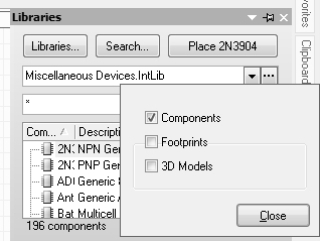

在Protel DXP 2004 SP4中,库文件的显示方式可以设置,用户只需单击库文件名右侧的按钮”,将弹出设置对话框,如图3-9所示。以Miscellaneous Devices.IntLib库文件为例,若用户只选择了“Components”,则会显示元器件的所有信息,库文件显示名称为Miscellaneous Devices.IntLib,如图3-10(a)所示;若用户同时选择了“Components”和“Footprints”两项,则同样会显示元器件的所有信息,但库文件名称将以Miscellaneous Devices.IntLib [Component View]和Miscellaneous Devices.IntLib [Footprint View]两种形式供用户选择,分别表示“显示元器件所有信息”和“仅显示元器件封装信息”,如图3-10(b)所示;若用户只选择了“Footprints”,则会显示元器件的封装信息,库文件显示名称为Miscellaneous Devices.IntLib [Footprint View],如图3-10(c)所示。

图3-9 库文件显示方式设置对话框

图3-10 元器件库面板显示方式
