从本章开始,我们将以第1章的图1-1所示电路为案例来讲解PCB设计的整个流程。为了描述方便,这里再次给出声控显示电路的原理图(图3-1)。电路的基本原理如下:声音作用于MK,经Q1、Q2放大和倒相后,与R7、R9组成的分压电路基准电位比较,经U1(LM324)整形、倒相,点亮模拟二极管DS1。C1、D1和R1组成延时电路。输出脉冲RST启动由U2(NE555)及外围电路构成的振荡器,其输出的时钟信号CLK经脉冲计数器U3(CD40110)后在数码管D4上显示声音信号持续的时间。图3-1的最下方为电源电路。

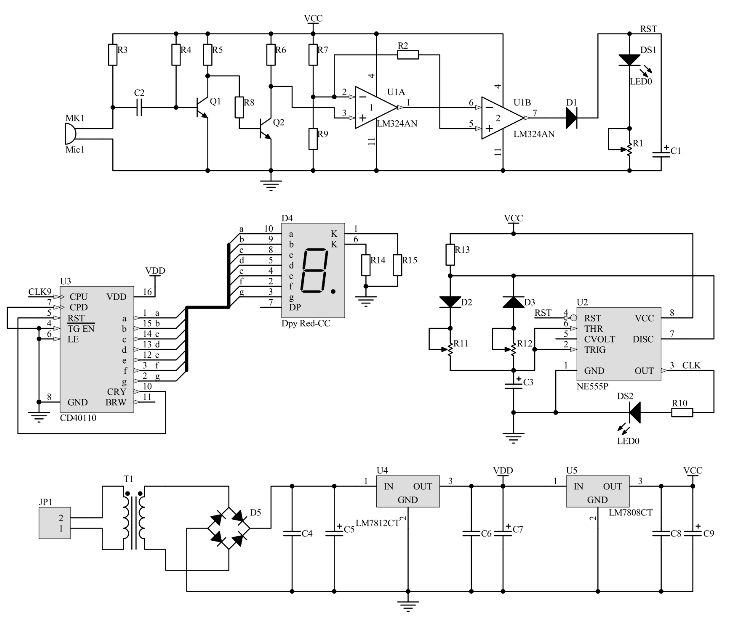

图3-1 声控显示电路
1.创建项目工作文件夹
为了工程项目设计的方便,一般将工程项目内的所有文件均放置在一个文件夹中。本案例中,我们在D盘创建一个项目设计文件夹,并命名为“声控显示电路”。为了便于管理,本案例中后续建立的所有文件都保存在该目录下。
2.创建PCB工程项目
启动Protel DXP软件后,执行“File→New→Project→PCB Project”菜单命令,将弹出图3-2所示的对话框。这里选择“Protel Pcb”类型并单击“OK”按钮,此时将出现默认文件名为“PCB Project1.PrjPCB”的项目。在该项目上单击鼠标右键,选择“Save Project”命令,将弹出保存文件对话框,这里我们选择刚建立的“声控显示电路”文件夹,并输入新的文件名“声控显示电路”,如图3-3所示。单击“保存”按钮后,新的项目文件“声控显示电路.PrjPCB” 将出现在Projects面板中,如图3-4所示。

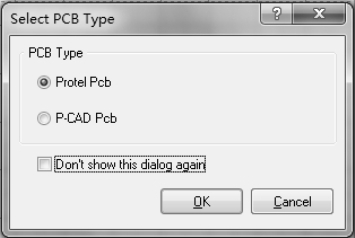

图3-2 PCB类型对话框

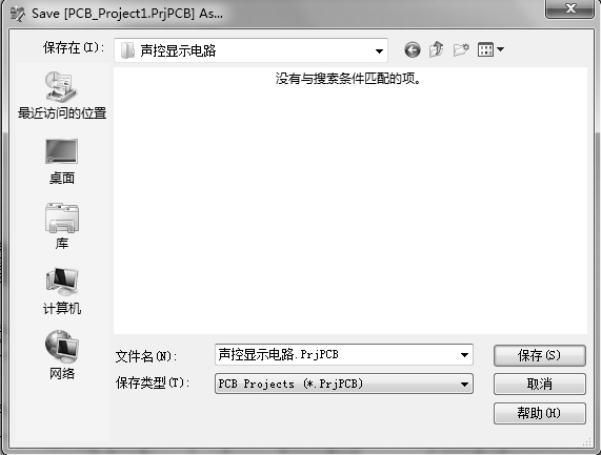

图3-3 保存工程项目文件(www.daowen.com)
图3-4 新建工程项目后的Projects面板
3.创建原理图
在该项目文件名上单击右键,将弹出图3-5所示的子菜单,在这里我们执行“Add New to Project→Schematic”菜单命令,在该项目目录下出现默认文件名为“Sheet1.SchDoc”的原理图文件。在该文件名上点击右键,选择“Save”命令,在打开的保存文件对话框中找到工程项目所在文件夹,如图3-6所示,在其中输入文件名“声控显示电路”。点击“保存”后,新的原理图文件“声控显示电路.SchDoc”将出现在Projects面板中。将光标移动至工程项目文件名上,单击右键,选择“Save Project”命令保存项目文件,此时原理图文件创建完毕并在项目文件中创建了链接,如图3-7所示。

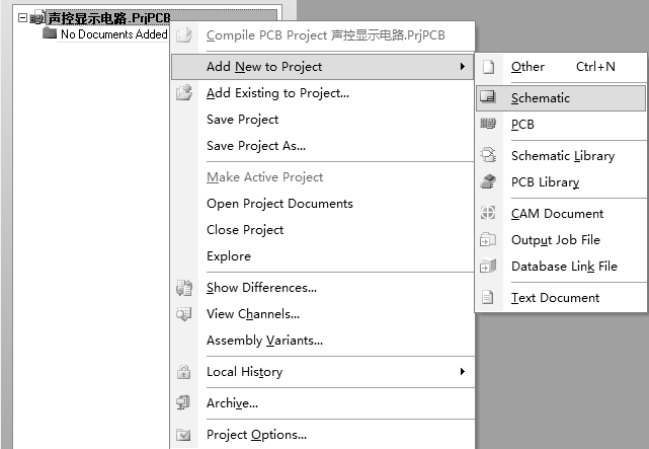

图3-5 新建原理图操作

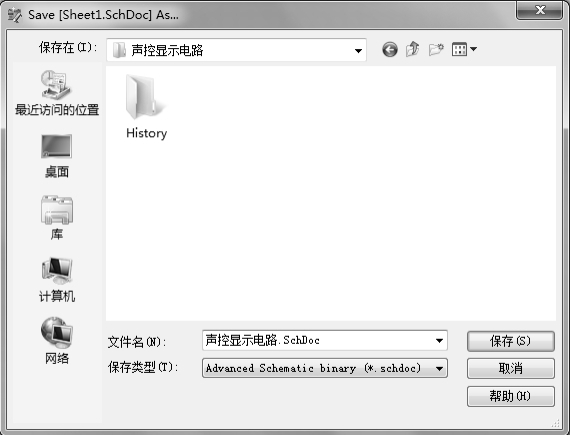

图3-6 保存原理图文件
图3-7 新建原理图
