原理图编辑器环境下，主要有三种栅格需要设置：捕捉栅格（Snap Grid）、可视栅格（Visible Grid）和电气栅格（Electrical Grid）。这些都可在文档选项设置对话框中进行设置，如图2-33所示。

图2-33　设置栅格

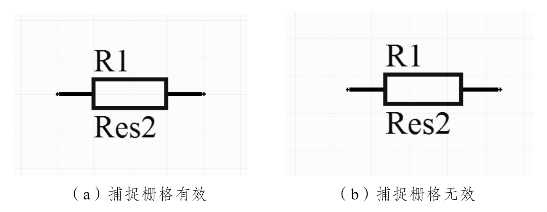

捕捉栅格主要用于元器件的定位和对齐，默认选中。若捕捉栅格有效，则所有元器件可自动对齐到栅格上，如图2-34（a）所示，同时鼠标将以该数值为基本单位进行移动。这样非常方便用户进行布线操作。如果未勾选捕捉栅格，则原理图对象的起点或终点可以不对齐于栅格顶点上，而可处于栅格线上的任何位置，如图2-34（b）所示。这样用户布线时极有可能没有与元器件引脚真正连接起来。读者需要注意的是，在绘制原理图时一定要使捕捉栅格有效。

图2-34　捕捉栅格(www.daowen.com)

可视栅格，顾名思义，就是图纸上显示的栅格，默认选中。需要注意的是，可视栅格一定要有效，且其数值一般和捕捉栅格大小一致，这样用户可以直观地看到元器件是否处于可视栅格上（由于二者数值一致，因此实际上看到的是元器件处于捕捉栅格上），否则设置可视栅格无任何意义。

电气栅格即具有电气特性的栅格，默认有效，即“Enable”复选框被选中。当设定电气栅格大小后，在用户布线的过程中，光标将以该数值为半径查找其最近的节点，使导线的端点和附近的电气节点自动对齐，从而使得布线非常方便。由于是以该数值为半径寻找附近节点，因此电气栅格的大小一定要小于捕捉栅格，否则寻找半径大于捕捉栅格，有可能会遗漏可连接的电气节点。

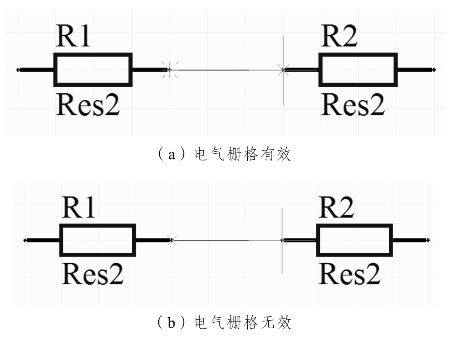

若电气栅格有效，连线一旦进入电气栅格的范围内，且在该范围内存在另一个电气节点（一般为元器件的引脚），无论是否需要连接，导线端点均会自动对齐到该节点上，并在该节点上出现一个红色的“×”（电气热点标记），如图2-35（a）中电阻R2的左边引脚所示。如果用户未选中“Enable”复选框，则在用户布线过程中，即使光标无限靠近另一个电气节点，也不会出现电气热点提示，如图2-35（b）所示。因此，建议用户在操作过程中使电气栅格有效。

图2-35　电气栅格
