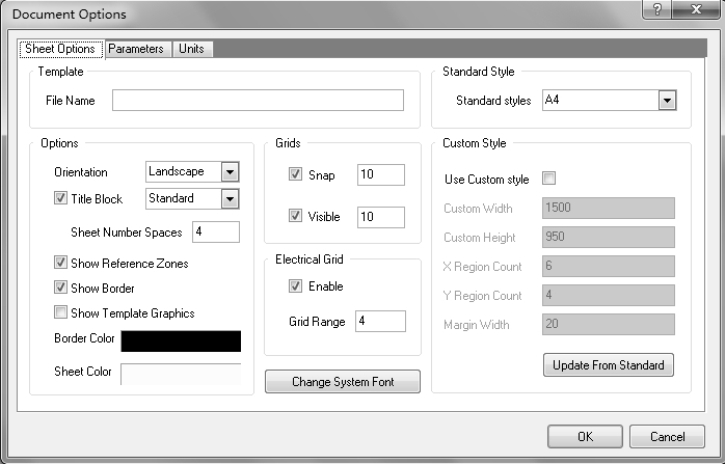

在原理图编辑环境下，执行“Design→Document Options”菜单命令，或者在原理图工作区域的空白位置单击鼠标右键，在弹出的快捷菜单中执行“Options→Document Options”命令，可打开文档选项设置对话框，如图2-27所示。

图2-27　文档选项设置对话框

这里的图纸样式指的是图纸的大小，它分为标准化图纸和自定义图纸两种类型。在文档选项对话框中的“Standard Style”区域中点击向下三角形按钮，可选择图纸的类型（如图2-28所示），选择完毕后点击“OK”按钮确定。

在文档选项设置对话框的“Custom Style”区域，选择“Use Custom style”选项，则可以自定义图纸大小，其中各个参数的意义为：

①Custom Width：图纸宽度。(www.daowen.com)

②Custom Height：图纸高度。

③X Region Count：图纸水平等间距分割数目，比如采用默认的6个间距，则会将图纸X方向等间隔分为6个区域，且分别用阿拉伯数字1～6来标注。

④Y Region Count：图纸垂直等间距分割数目，比如采用默认的4个间距，则会将图纸Y方向等间隔分为4个区域，且分别用大写英文字母A～D来标注。

⑤Margin Width：边界宽度，指图纸中标注等间距数字或字母位置的宽度。

图2-28　图纸大小
