菜单栏设置及使用说明

原理图编辑器菜单栏如图2-2所示。通过菜单栏可以执行绘制原理图的各种操作。单击菜单栏的菜单项可以打开菜单项的子菜单。

图2-2 菜单栏

1.DXP菜单

该菜单用于高级用户设定,可以设定界面内容、查看系统信息等,同没有打开任何文件情况下的DXP菜单类似,这里不再赘述。

2.File菜单

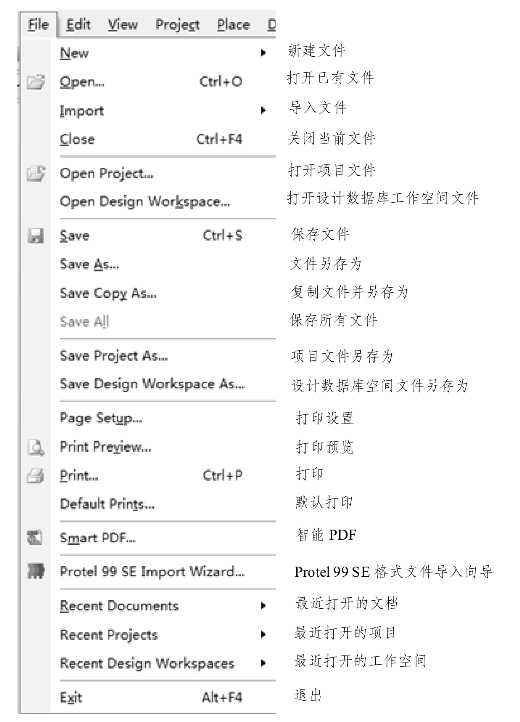

File(文件)菜单主要包含与文档相关的操作,如新建、打开、保存文档等,如图2-3所示。该菜单同没有打开任何文件情况下的File菜单基本类似,不再赘述。

图2-3 File菜单

3.Edit菜单

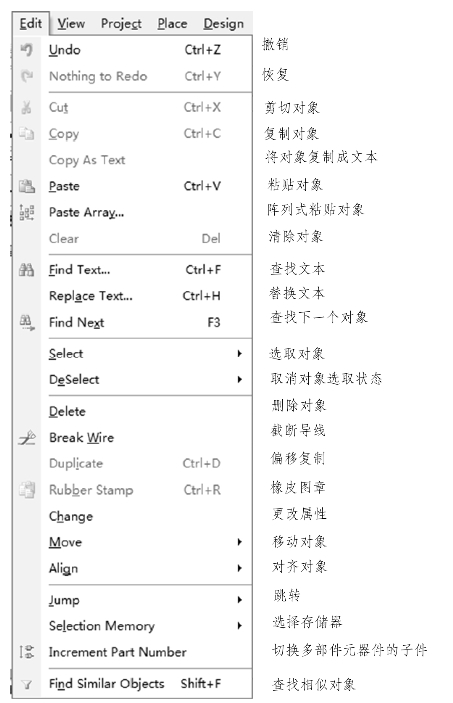

Edit(编辑)菜单主要包含与原理图编辑相关的各种操作,如撤销与恢复,复制、剪切、粘贴及阵列式粘贴,查找与替换,选取对象与取消选中状态,删除、移动与排列,查找相似对象等操作,如图2-4所示。注意这里的很多菜单命令是灰色的,这是因为这些操作需要事先选定某些操作对象才有效。

4.View菜单

View(视图)菜单,主要包含与视图相关的操作,即在原理图编辑器工作界面中看到的内容都可以通过该菜单进行操作或设置,主要包括工作窗口的显示与缩放、工具栏和工作面板标签的打开与关闭、桌面布局设置等操作,具体如图2-5所示。

图2-4 Edit菜单

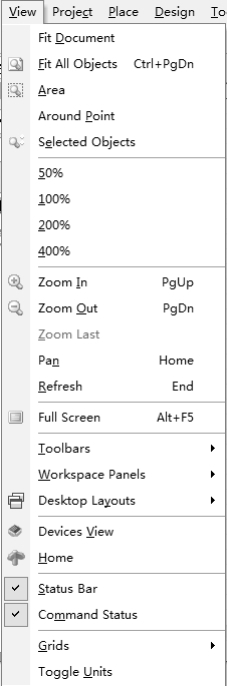

图2-5 View菜单

1)原理图显示方式

①Fit Document:显示完整的原理图文档,包括原理图的边界区域。

②Fit All Objects:显示原理图中的所有对象,不包括原理图的边界区域。

③Area:显示指定区域的对象。执行该命令后,允许用户选择一个矩形的区域并显示该区域内的所有对象。

④Around Point:显示指定区域周围的对象。执行该命令后,允许用户选择一个矩形的区域并显示该区域周围的所有对象。

⑤Selected Objects:显示选定的对象。该操作需要用户先选取需要显示的单个对象或多个对象。

2)按指定比例显示对象

显示比例包括50%、100%、200%和400%。

3)放大、缩小或刷新对象

①Zoom In:放大当前对象,等同于单击键盘上的“Page Up”键。

②Zoom Out:缩小当前对象,等同于单击键盘上的“Page Down”键。

注意“Page Up”和“Page Down”两个键是绘图过程中使用得最多的快捷键。单击这两个键将以光标所在位置为中心放大或缩小原理图对象。

③Zoom Last:以上次的比例来显示原理图对象。

④Pan:以鼠标为中心,确定屏幕中心位置,等同于单击键盘上的“Home”键。

⑤Refresh:刷新屏幕,等同于单击键盘上的“End”键。

4)全屏显示

Full Screen:全屏显示,快捷键为“Alt+F5”。

5)工具栏、工作面板的控制及桌面布局

①Toolbars:用于工具栏的打开与关闭。单击该菜单命令将打开二级菜单,对应各个工具栏的打开与关闭操作。(www.daowen.com)

②Workspace Panels:用于工作面板的打开与关闭。单击该菜单命令将打开二级或继续打开三级菜单,可以控制各个工作面板的打开与关闭。该操作等同于单击工作界面右下角的工作面板控制中心的相应选项。

③Desktop Layouts:用来设置不同的桌面布局方式。

6)Device View和Home菜单

①Device View:显示和软件连接的设备。

②Home:显示系统启动时的Home界面。

7)状态栏命令行

①Status Bar:用于状态栏的打开与关闭。

②Command Status:用于命令行的打开与关闭。

8)栅格和单位设置

①Grids:与栅格类型相关的设置。

②Toggle Units:设定系统单位。Protel DXP共有两种单位供用户选择,分别是英制单位mil(密耳,即0.001英寸)和公制单位mm。系统默认使用英制单位mil,单击一次该命令将切换成另一种单位。英制单位mil与公制单位mm之间的转换关系为:1 mil=0.0254 mm,1 mm=40 mil。

5.Project菜单

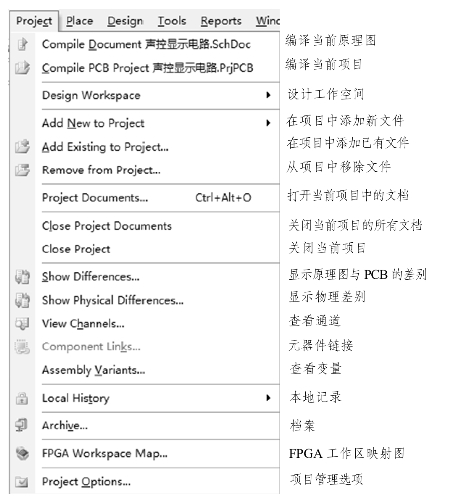

Project(项目)菜单包含与项目管理相关的操作,如编译原理图或项目、新建项目、打开项目、关闭项目、添加文件、移除文件、设置项目管理参数等,如图2-6所示。

图2-6 Project菜单

6.Place菜单

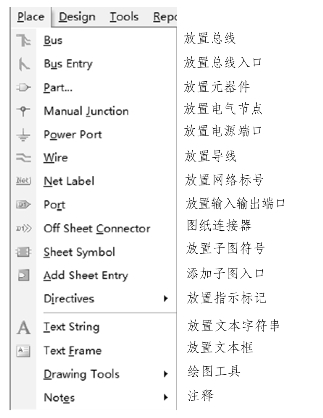

Place(放置)菜单用于放置原理图中的各种电气元件符号和注释符号,如图2-7所示,其中大部分命令等同于Wiring工具栏的各种命令按钮

图2-7 Place菜单

7.Design菜单

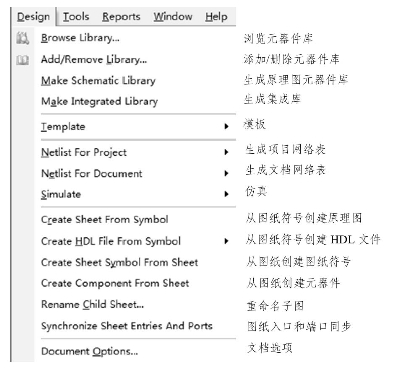

Design(设计)菜单的内容主要包括:元器件库相关操作、生成网络报表、层次原理图的设计和原理图绘图环境设置等,如图2-8所示。

图2-8 Design菜单

8.Tools菜单

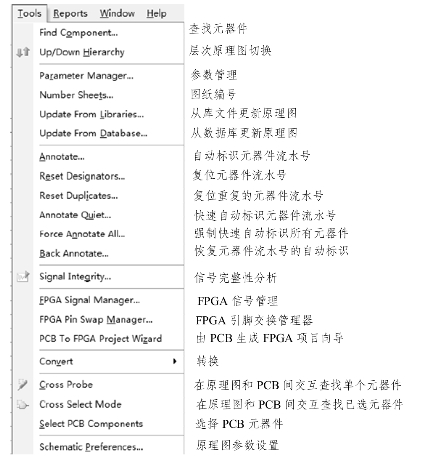

Tools(工具)菜单为设计者提供了各种工具,主要包括查找元器件、层次原理图的切换、原理图的更新、元器件流水号的标识、FPGA项目相关操作和原理图参数设置等内容,如图2-9所示。

图2-9 Tools菜单

9.Reports菜单

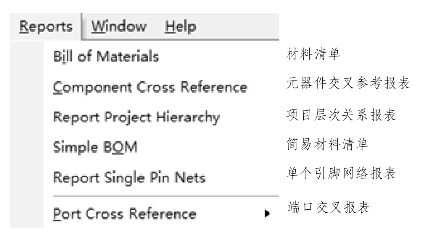

Reports(报告)菜单主要用于生成与原理图相关的各种报表,比如元器件清单、元器件交叉参考报表和项目层次关系报表等,如图2-10所示。

图2-10 Reports菜单

10.Window菜单

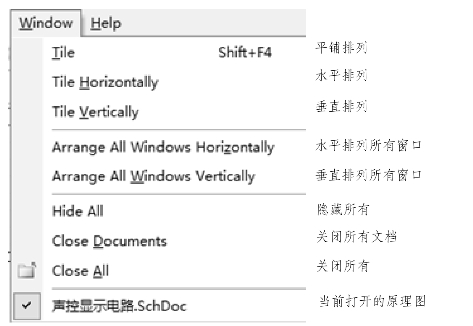

Window(窗口)菜单主要用于设置工作窗口的显示方式,比如水平排列、垂直排列、窗口平铺、关闭文档等,如图2-11所示。这里需要注意的是,“Close Documents”命令将关闭所有打开的文档,但是这些文档仍在Protel DXP系统中运行,而“Close All”命令则会关闭所有打开的文档,同时这些文档会退出Protel DXP系统。

图2-11 Window菜单
