Protel DXP采用三级文件组织模式，即设计数据库工作空间文件（项目组级文件）、工程级文件和设计文档级文件。从项目文件组织的角度看，这非常便于用户操作各类源文件；从文件存储的角度看，这又方便用户按需存储，提高了设计效率。下面我们对文件的基本操作进行详细介绍。

1.工程项目文件的基本操作

1）创建工程项目文件

要创建一个PCB工程项目文件，可以通过以下三种方式操作：

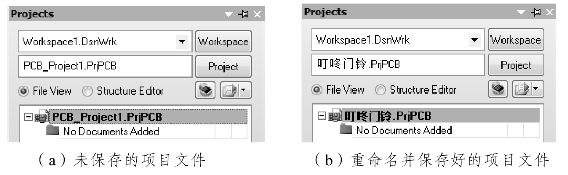

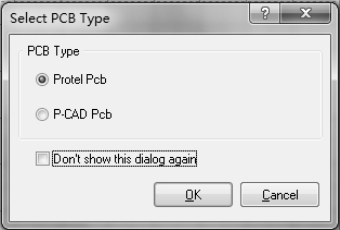

（1）执行“File→New→Project→PCB Project”菜单命令，如图1-32所示，将弹出如图1-33所示的对话框，选择“Protel Pcb”类型。用户在这里选择好类型后，也可以勾选复选框“Don't show this dialog again”，这样以后就默认新建“Protel Pcb”类型的PCB项目。此时将出现默认文件名为“PCB Project1.PrjPCB”的工程项目文件，如图1-34（a）所示。在该项目上单击鼠标右键并选择“Save Project”命令，将弹出保存文件对话框。用户可以选择保存的具体位置（默认文件存储位置为Protel DXP安装目录下的“Examples”目录）。例如，我们输入新的文件名“叮咚门铃”，点击“保存”后，新的项目文件“叮咚门铃.PrjPCB”将出现在Projects面板中，如图1-34（b）所示。

图1-32　新建工程项目文件操作

图1-33　新建PCB类型设置对话框

图1-34　项目文件的保存

（2）在图1-27所示File面板中的“New”栏单击“Blank Project（PCB）”。该操作等同于第（1）种操作。

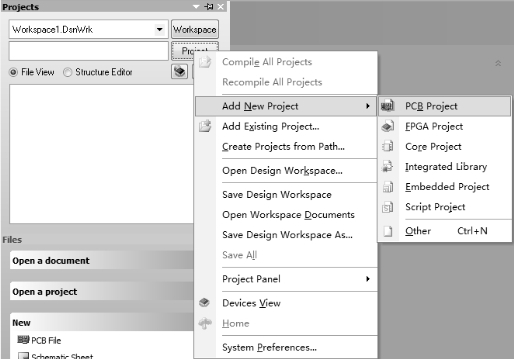

（3）在图1-29所示Projects面板中的“Project”按钮上点击左键，在弹出的二级菜单中执行“Add New Project→PCB Project”菜单命令，如图1-35所示。该操作等同于第（1）种操作。

图1-35　利用Projects面板新建PCB工程项目

2）保存工程项目文件

要保存一个工程项目文件，有以下三种方法：

（1）在该项目上单击鼠标右键，在弹出的菜单中执行“Save Project”或“Save Project As” 菜单命令。

（2）选中该文件，在Projects面板中的“Project”按钮上点击左键，在弹出的二级菜单中执行“Save Project”或“Save Project As”菜单命令。

（3）选中该文件，执行菜单栏上的“File→Save Project”或“File→Save Project As”菜单命令。

3）打开工程项目文件

要打开一个工程项目文件，直接双击该工程项目文件名即可，系统将默认利用Protel DXP软件打开该项目。也可通过执行“File→Open Project”菜单命令打开一个工程项目文件。

4）关闭工程项目文件

要关闭某个工程项目文件，可在Projects面板中的“Project”按钮上点击左键，在弹出的二级菜单中执行“Close Project”菜单命令；或者在要关闭的工程项目文件名上单击右键，在弹出的菜单中执行“Close Project”菜单命令。此时会提示是否保存用户对当前文件所做的修改，项目中所有文件都将被关闭。

需要注意的是，若用户在关闭Protel DXP软件之前，没有关闭其中已打开的项目文件或其他源文件，则下次启动Protel DXP时，这些项目文件或源文件将默认已加载到该软件中，并可在Projects面板中查看所有文件。

2.原理图文件基本操作(www.daowen.com)

1）创建原理图文件

以前面创建的“叮咚门铃.PrjPCB”项目为基础，此时该项目下没有任何文件，显示为“No Documents Added”。下面我们为该项目新建一个空白的原理图文件，具体方法有以下四种：

（1）选中该项目（用鼠标单击该项目）后，选中的项目为浅蓝色背景，执行“File→New→Schematic”菜单命令，在该项目目录下出现默认文件名“Sheet1.SchDoc”的原理图文件。在该文件名上点击右键，选择“Save”命令，在打开的保存文件对话框中输入新的文件名，例如“叮咚门铃”，点击“保存”后，新的原理图文件“叮咚门铃.SchDoc”将出现在Projects面板中，如图1-36（a）所示。注意此时项目文件中由于加入了新文件，其组织结构发生了变化，所以要重新保存项目文件。从图1-36（a）可以看出，当更改了项目的组织结构后，若没有保存，将在项目文件名后出现“*”和红色的修改（Modified）标记“”。当用户点击“保存”后，“*”和“”标记均消失，以示意用户项目文件已保存，具体如图1-36（b）所示。同时，在“叮咚门铃.SchDoc”后有一个灰色的打开（Open）标记“”，表示目前该文件处于打开状态。

（2）选中该项目，在图1-27所示File面板中的“New”栏单击“Schematic Sheet”。该操作等同于第（1）种操作。

（3）选中该项目，在图1-29所示Projects面板中的“Project”按钮上单击左键，在弹出的二级子菜单中执行“Add New Project→Schematic”菜单命令。该操作等同于第（1）种操作。

（4）在该项目上单击鼠标右键，在弹出的菜单中执行“Add New Project→Schematic”菜单命令。该操作等同于第（1）种操作。

图1-36　新建原理图文件

2）保存原理图文件

要保存一个原理图文件，有以下三种方法：

（1）在该文件上单击鼠标右键，在弹出的菜单中执行“Save”或“Save As”菜单命令。

（2）选中该文件，在Projects面板中的“Project”按钮上单击左键，在弹出的菜单中执行“Save”或“Save As”菜单命令。

（3）选中该文件，执行“File→Save”或“File→Save As”菜单命令。

3）打开原理图文件

要打开一个原理图文件，具体的操作方法有以下三种：

（1）直接双击该文件名，系统将默认利用Protel DXP软件打开该文件。但需要注意的是，此时仅打开该原理图文件，并没有打开与工程项目的链接关系，Projects面板中显示为“Free Documents”。

（2）执行“File→Open”菜单命令，找到该原理图文件并打开。该操作等同于第（1）种操作。

（3）先打开该原理图所在的工程项目文件，然后在Projects面板中单击该文件名即可，此时能清晰地看到原理图文件与项目文件的链接关系。

4）关闭原理图文件

要关闭一个原理图文件，主要有以下几种操作方法：

（1）在工作区中右击要关闭文件的标签，在弹出的快捷菜单中选择“Close”命令，这是最常用的方法。

（2）在Projects面板上，右击要关闭的文件名，在弹出的快捷菜单上选择“Close”命令。

（3）单击要关闭的文件标签，使该文件出现在工作区中，然后执行“File →Close”菜单命令。当关闭最后一个已打开的电路原理图文件时，原理图编辑器会自动关闭；当关闭最后一个已打开的PCB文件时，PCB编辑器会自动关闭。对于其他编辑器也有相同的操作。

需要注意的是，对于一个已经打开的工程项目文件，以上关闭原理图文件的操作都只是从工作区中关闭其显示，并没有真正关闭该文件。要在Protel DXP中关闭该文件，用户只需关闭该文件所在的项目文件即可。

PCB文件的创建、保存、打开和关闭操作与原理图文件类似，这里不再赘述。
