当用户打开任何一个文件时，Protel DXP都会默认新建了一个设计数据库工作空间文件，名称为“WorkSpace1.DsnWrk”，如图 1-30 所示。该数据库工作空间中链接了相关设计的各种文档，使得用户可以轻松访问与目前正在开发的某种产品相关的所有文档。在将诸如原理图、PCB图等文档添加到项目中时，项目文件中将会加入每个文档的链接。这些文档可以存储在网络或硬盘的任何位置，无须与项目文件放置于同一文件夹中。若这些文档存放于项目文件所在目录或子目录之外，在Projects面板中，这些文档图标上则会显示小箭头标记。如图1-30所示，我们在“声控显示电路”这个项目文件中添加了一个PCB文件，名称为“BOARD 1.pcbdoc”，由于该文件与项目文件不在同一个目录下，其图标上有一个小箭头标记。

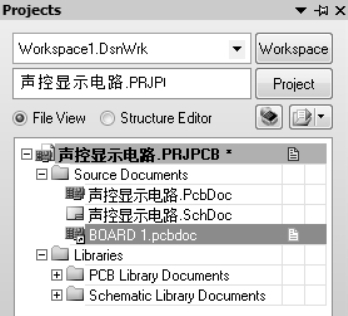

图1-30　文档链接标记

设计数据库工作空间文件也是一个独立的文件，记录用户打开了哪些项目、文件等内容。工作空间也是需要保存的，一般可保存在本项目开发的工作目录下，也可保存在用户专用的工作空间存储文件夹中。一般来说，当用户只是临时打开某个项目文件或开发小型项目时，可不保存设计数据库工作空间文件。本案例中，我们没有保存该文件。

Protel DXP通过设计数据库工作空间来组织和管理各种不同类型的项目文件。Protel DXP中的项目共有6种类型，分别为PCB项目、FPGA项目、内核项目、嵌入式项目、脚本项目和库封装项目（继承库的源）。如图1-31所示，在该数据库工作空间中，我们可以建立PCB和FPGA两种不同类型的工程项目，它们同属于一个项目组，用户可将其保存在“WorkSpace1.DsnWrk”中或重命名保存。通过“Project”按钮左边的下拉列表或者单击某个工程项目文件则可设置其为当前工作项目。(www.daowen.com)

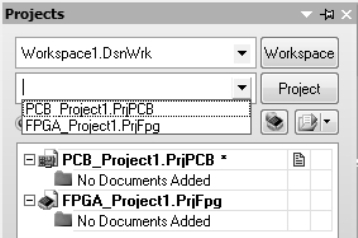

图1-31　设计数据库工作空间文件

如图1-30所示，工程项目文件下面有各类文件。但需要注意的是，工程项目文件并不包含任何其他源文件，其作用只是建立与源文件之间的链接关系。因此，所有电路的设计文件都接受项目工程文件的组织和管理。用户可以通过打开项目工程文件来查找电路的各类设计文件，同时也可单独打开各种源文件，如原理图文件、PCB文件和报表文件等。各个源文件可以单独存储和管理，但为了用户管理方便，建议将同一个工程项目的所有文件存储在同一个文件夹中。Protel DXP支持的部分源文件类型及其扩展名如表1-1所示。

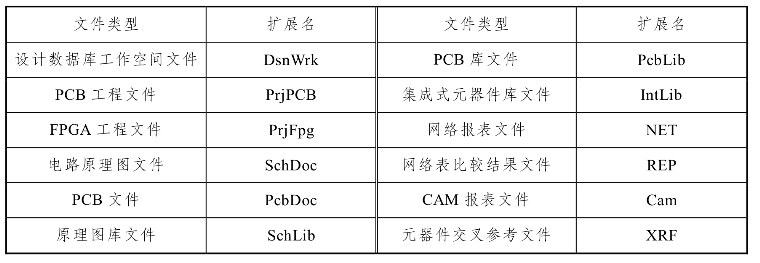

表1-1　Protel DXP支持的部分源文件类型及其扩展名
