1.菜单栏

当Protel DXP主程序没有打开任何项目或文件时，其工作界面的菜单如图1-11所示。菜单栏中包括7个菜单选项，分别是DXP（系统配置）、File（文件操作）、View（视图操作）、Favorites（收藏操作）、Project（项目操作）、Window（窗口操作）和Help（帮助）。

图1-11　Protel DXP菜单栏

1）DXP菜单

该菜单显示Protel系统的一些软件信息，同时提供一些用户配置选项。单击“DXP”按钮，弹出如图1-12所示的系统配置菜单。

图1-12　DXP菜单

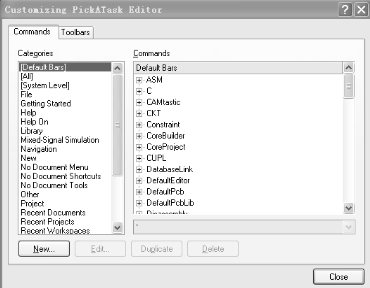

①Customize：单击“Customize”选项将出现如图1-13所示的用户自定义菜单对话框。该对话框用于定义菜单、热键和工具按钮以及它们之间的关系，如添加、删除、修改菜单栏和工具栏上的按钮，以及创建和修改快捷键等。

图1-13　用户自定义菜单

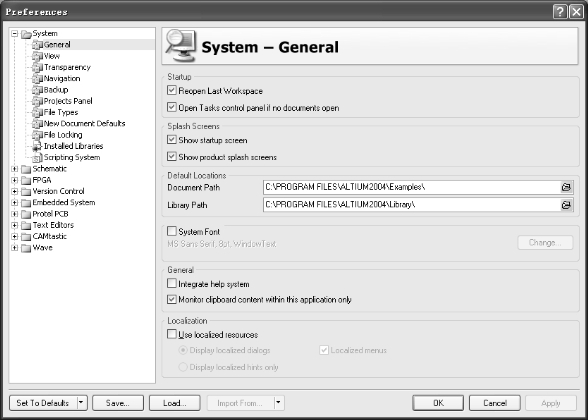

②Preferences：该选项用来帮助用户定义系统环境，单击该选项会出现如图1-14所示的Protel系统参数设置对话框。在该对话框中可以设置Protel工作状态，如启动时是否打开最近编辑的一个设计项目、是否显示启动屏幕、更改系统字体等。

图1-14　Protel系统参数设置对话框

③System Info：“System Info”为系统信息选项。单击“System Info”选项会出现如图1-15所示系统信息对话框。该对话框用来帮助用户查看系统信息。

图1-15　系统信息对话框

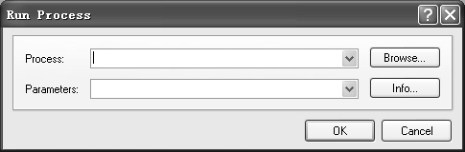

④Run Process：该选项给出了命令形式的启动进程方式，单击此选项会出现如图1-16所示的“运行进程”对话框。单击“Browse”按钮，可以选择要运行的进程或服务，并可以在“Parameters”下拉列表框中指定运行参数。

图1-16 “运行进程”对话框

⑤Licensing：该选项为使用许可管理选项，用于设置授权许可的方式和增加许可文件等。

⑥Run Script：该选项用于选择且打开已有的设计数据库。

2）File菜单

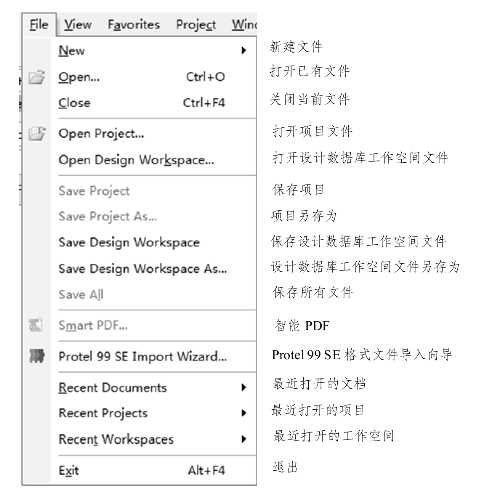

File菜单主要用于对项目和文件进行管理，包括项目和文件的新建、打开、保存、关闭等操作，具体命令如图1-17所示。这里仅对几个菜单命令作简要说明。

图1-17　File菜单

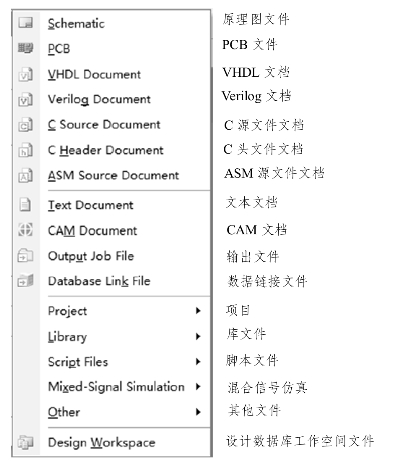

①New：将鼠标停留在该选项上，将会弹出二级子菜单选项，如图1-18所示。利用该子菜单可以新建各种Protel DXP支持的文件，包括SCH原理图文件、PCB文件、元件集成库、FPGA项目文件等。有些子菜单右侧还有“”标志，表示该子菜单还有下一级子菜单。例如，图1-18中的Project、Library等均有三级子菜单。

图1-18　New二级子菜单

②Open Design Workspace：用于打开已经存在的设计数据库工作空间文件。所谓设计数据库工作空间文件，是指当前设计项目环境下所有的设计内容、参数和数据等，该文件后缀为“.DsnWrk”，默认文件名为“Workspace 1.DsnWrk”。

③Protel 99 SE Import Wizard：用于将Protel 99 SE中的设计数据库直接导入Protel DXP中，将其转换成DXP 2004的项目格式。

3）View菜单

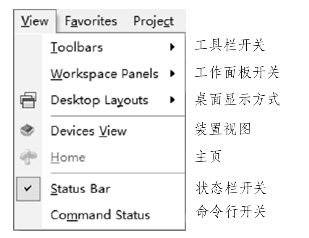

View菜单如图1-19所示，在未打开任何文件时，主要包括Toolbars、Workspace Panels、Desktop Layouts、Devices View、Home、Status Bar和Command Status等菜单命令。

图1-19　View菜单

4）Favorites菜单

该菜单用于对多个不同的页面进行收藏和管理，未打开任何文件时有两个菜单命令。

①Add to Favorites：增加新的页面到收藏夹。

②Organize Favorites：管理收藏夹。

5）Project菜单

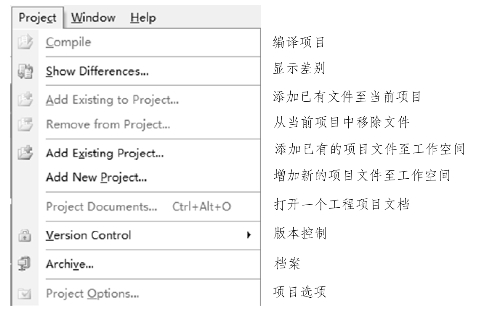

该菜单用于对项目文件进行管理，包括为当前项目添加文件、移除文件和编译项目等菜单命令，如图1-20所示。这里仅对几个菜单命令作简要说明。

图1-20　Project菜单

①Compile：该菜单命令用于对当前设计的项目进行编译。项目只有进行编译操作后，才能建立项目原理图的网络表，并建立原理图和PCB文件的链接。

②Show Differences：该菜单命令用于比较多个文件之间或文件与项目之间存在的不同。

③Version Control：该菜单命令为版本控制，用于将当前设计的文件加入到版本控制中去，便于多用户设计时文件之间的同步及项目设计中文件的及时更新。

④Project Options：此菜单命令用于项目选项设置。通过该命令可以查看当前设计项目的有关属性，如项目的编译结构、电路仿真等。

6）Window菜单

该菜单提供对当前打开的窗口的水平平铺、垂直平铺及关闭等操作。

7）Help菜单

该菜单提供各种帮助信息。

2.工具栏

当Protel DXP主程序没有打开任何项目或文件时，主界面上方的工具栏中共有四个可用工具，如图1-21所示。也可在菜单栏中找到各个工具按钮的对应功能菜单。

图1-21　主界面工具栏(www.daowen.com)

①：打开任意文档，快捷键为“Ctrl + N”。

②：打开已经存在的文档，快捷键为“Ctrl + O”。

③：打开设备视图窗口。

④：打开帮助向导，快捷键为“Shift + F1”。

3.工作区

Protel DXP的工作区位于主窗口中间，是用户进行电路图绘制、PCB制作和其他操作的工作区域。当没有打开任何文件时，工作区主要包括两项内容。

1）启动一项任务（Pick a Task）

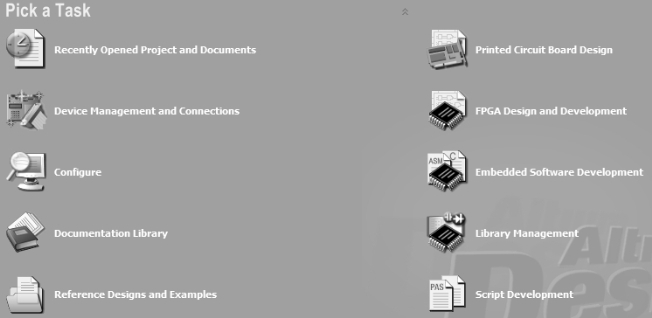

Pick a Task区域主要显示一些用户可能需要启动的设计项目，具体如图1-22所示。

图1-22　Pick a Task区域

①Recently Opened Project and Documents：打开最近打开过的项目和文档。

②Device Management and Connections：设备管理和链接。

③Configure：配置DXP。

④Documentation Library：文档资源中心。

⑤Reference Design and Examples：打开系统自带的设计样例。

⑥Printed Circuit Board Design：启动一个PCB设计项目。

⑦FPGA Design and Development：启动一个FPGA设计与开发项目。

⑧Embedded Software Development：启动一个嵌入式软件开发项目。

⑨Library Management：管理DXP库文件。

⑩Script Development：脚本相关。

2）打开一个项目或文档（Open a Project or Documents）

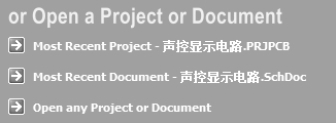

Open a Project or Documents区域主要用于快捷地打开某些最近打开过或编辑过的项目或文档，如图1-23所示。

图1-23　Open a Project or Documents区域

①Most Recent Project：最近打开的项目。

②Most Recent Document：最近打开的文档。

③Open any Project or Document：打开任意项目或文档。

4.工作面板

1）工作面板的显示与隐藏

Protel DXP大量使用工作面板以方便用户进行项目设计。用户可通过工作面板打开和关闭文件、访问和管理文件、浏览库文件、执行导航操作和查看编译信息等。工作面板默认分布在主界面左右两侧。当用户将鼠标放置在某个工作面板标签上等待片刻，或者直接单击该工作面板标签，则可以打开该工作面板。如需隐藏该工作面板，可以在工作面板以外工作区的任意位置单击左键，或者再次单击该工作面板标签即可。

2）工作面板标签的打开与关闭

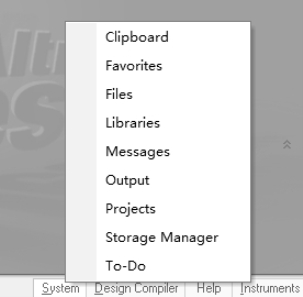

根据用户使用的需要，可以打开或关闭工作面板标签，从而不显示该面板。工作面板标签的关闭或者打开，可以通过主界面下方的面板控制中心来控制，如图1-24所示。单击“System”标签，将出现该标签可控制的各类面板，如Clipboard面板、Files面板、Projects面板、Libraries面板等。以Files面板为例，当图1-24中的“Files”没被选中时，则表示此时在工作面板区将不会出现Files面板标签，如图1-25所示。读者可将图1-25与图1-10比较，显然，左侧的Files面板标签不见了。若用户需要再次显示该工作面板标签，只需在如图1-24所示的面板控制中心选中“Files”选项即可。

图1-24　面板控制中心

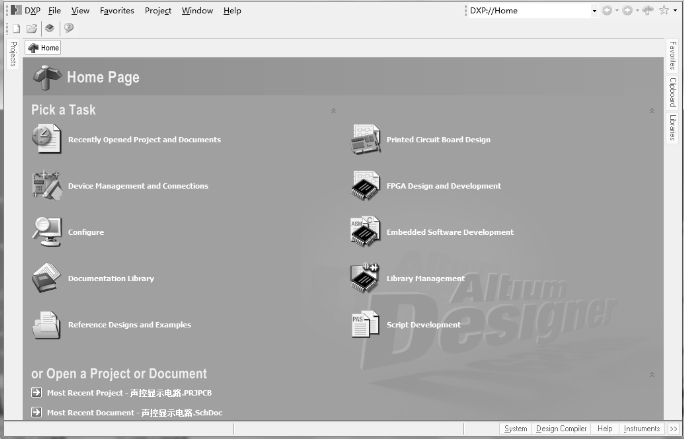

图1-25　Files工作面板标签关闭后的程序主界面

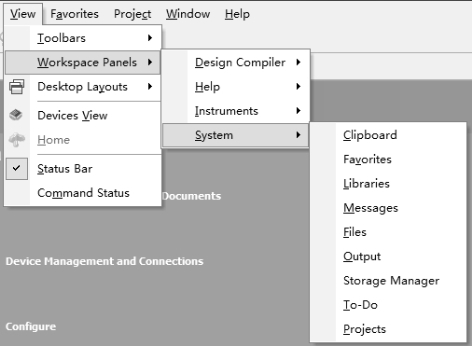

工作面板标签的关闭或打开还可以通过菜单操作来实现。如图 1-26 所示，执行“View→Workspace Panels”菜单命令，可以看到对应于图1-24的四类控制选项。类似地，我们选择“System”选项，可以看到和图1-24完全相同的工作面板标签，通过选择相应的选项即可打开或关闭某工作面板标签。

图1-26　工作面板标签控制菜单

3）工作面板标签的移动

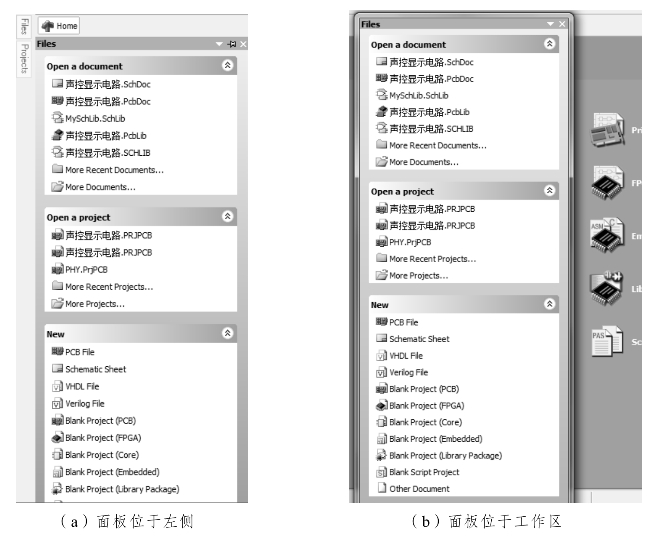

用户在使用工作面板的过程中，可以根据个人习惯来调整工作面板在整个工作区中的位置。以Files面板为例，打开该面板后，默认情况下位于主界面的最左侧，如图1-27（a）所示。若需将该面板置于工作区中，可将鼠标放在Files面板最上方的蓝色标题栏上，然后按住鼠标左键不放拖动面板到合适位置后松开鼠标左键即可，如图1-27（b）所示。

图1-27　Files工作面板显示方式

如果用户想将Files面板标签放在主界面的最右侧，只需将该面板标签拖动到最右侧边界上，当出现黑色向右的三角形标记“”时，松开左键即完成操作；同时可以在松开鼠标左键之前，上下移动，来调整Files面板标签在所有右侧面板标签中的相对位置。

4）工作面板标签的置顶

默认情况下，工作面板是非置顶的，当用户在工作区进行绘图等操作时，面板会自动隐藏。如果用户需要某工作面板置顶，只需要点击该面板上方的置顶控制按钮“”，此时面”。

5）Files和Projects面板简介

①Files面板：Files面板如图1-27（a）所示，主要用于快速实现打开与关闭一些文件或项目、新建项目与文件等操作。用户可以单击某类项目名称右侧的“板会始终处于工作区最前端，且置顶控制按钮变为“”标记来隐藏该项目下的所有子项目。所有大类项目都隐藏后的Files面板如图1-28所示。从图中可以看出，Files面板共包括5类快捷操作，分别是：打开文档（Open a document）、打开项目（Open a project）、新建操作（New）、从已有文件创建（New from existing file）和从模板创建（New from template）。用户点击某子菜单即可执行相应的操作，例如点击图1-27（a）中的“声控显示电路.SchDoc”，将会打开该文件。该操作等同于执行Files菜单下的打开文件操作。在图1-28中，用户只需单击“”按钮即可将某大类项目展开显示。

图1-28　隐藏子项目后的Files工作面板

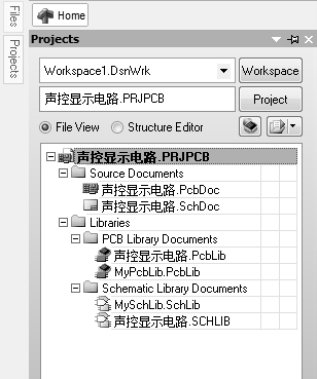

②Projects面板：如图1-29所示，Projects面板主要用于对项目文件的管理，如添加项目文件和删除项目文件等操作，并能直观显示当前项目中文件的组织结构。从图中可以看出，本项目包含了两大类文件，即Source Documents和Libraries，每个大类文件中又包含了具体的文件。需要注意的是，这里直观地显示了这些文件的逻辑组织关系，但是在存储时所有文件都是独立存储的，用户可以单独进行文件相关的操作，具体内容我们将在下一节中详述。在图1-29中，点击“-”标志，可以将某大类下的文件名称隐藏起来；反之，点击某个大类前的“+”标志，则可以将原本隐藏的文件名显示出来。

关于其他工作面板这里不赘述，在后续的内容中，当应用到某工作面板时还会进行详细介绍。

图1-29　Projects工作面板
