Protel DXP提供了简洁、友好的工作界面,其中包括菜单栏工具栏、导航栏、面板标签、工作区等模块。当用户第一次运行Protel DXP程序,或在上次退出Protel DXP前关闭了所有打开的文件时,则主程序界面如图1-10所示,此时工作界面中没有打开任何文件。

(www.daowen.com)

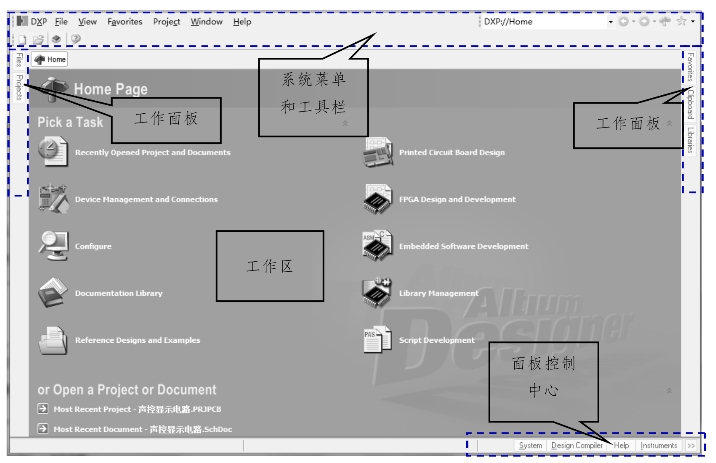

图1-10 未打开任何文件时程序工作界面

Protel DXP的工作界面主要分为四个区域。其中,中间部分为工作区。由于此时未打开任何文件,所以在该区域可以选择开始某个任务(Pick a Task),如开始一个PCB设计任务(Printed Circuit Board Design),或者打开一个项目或文档(Open a Project or Document),比如图1-10中最近打开的项目文件“声控显示电路.PRJPCB”或原理图文件“声控显示电路.SchDoc”。工作界面的上方为菜单栏和工具栏,用户可以选择其中的菜单或者工具执行相应的操作。工作界面的左右两侧为工作面板,主要用于显示或关闭某些常用的功能,包括文件面板(Files)、项目面板(Projects)、库文件面板(Libraries)等。工作界面的最下方为面板控制中心,主要用于控制左右两侧面板的显示或隐藏。
