1.Protel DXP的特点

（1）Protel DXP使各种设计工具的集成更加紧密，提高了同步化程度。

（2）Protel DXP与Microsoft Windows XP相适应，界面更加协调、友好。

（3）Protel DXP支持自由的非线性设计流程，即双向同步设计。

（4）Protel DXP支持VHDL设计和混合模式设计。

（5）Protel DXP增加了电路原理图与电路板之间的双向同步设计功能。

（6）Protel DXP支持多重组态设计。对于同一个文件，可以指定使用或不使用其中的某些元件，然后形成元件表或插置文件等。

（7）Protel DXP含有集成式元件与元件库。

（8）Protel DXP可接受设计者自定义的元件与参数。

（9）Protel DXP强化了设计检验功能。(www.daowen.com)

（10）Protel DXP具有强大的尺寸线工具。

（11）Protel DXP可直接在电路板内进行信号的分析。

（12）Protel DXP可进行波形数据的输入、输出。

2.Protel DXP的应用

Protel DXP主要应用于电子电路设计与仿真、PCB设计及大规模可编程逻辑器件的设计。例如，利用Protel DXP可以绘制出如图1-1所示的电路原理图，还可以利用电路原理图直接生成如图1-2所示的PCB图。

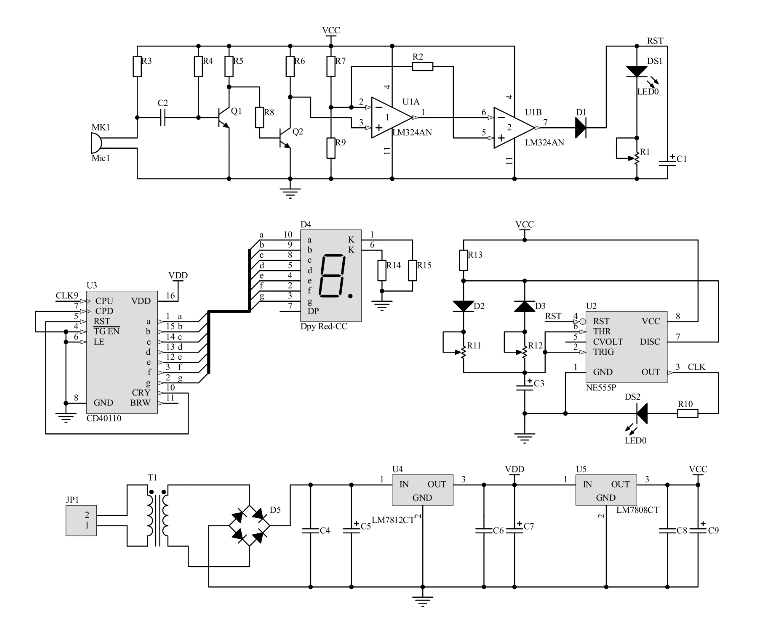

图1-1　电路原理图

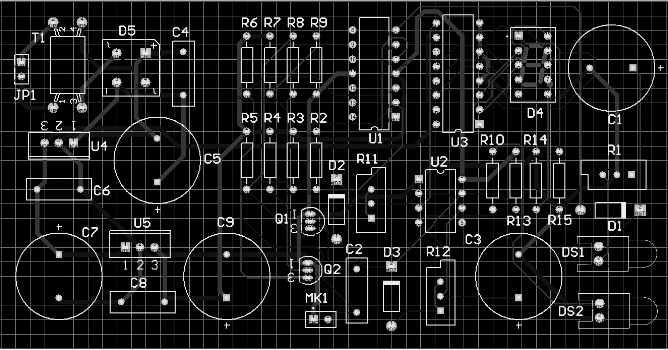

图1-2　PCB图
