在交流调速领域中,大量使用的是风机、泵类负载。该种类型的负载一般对调速性能(特别是动态性能)要求不高,因此利用异步电机开环控制系统就可以满足使用要求。异步电机的开环控制系统是指不带速度反馈的变频调速系统,即通常所说的通用变频器。开环控制系统结构简单,工作可靠,调速范围较大,并且对数字控制的运算速度要求不高。
图3-32为开环通用变频器控制电路框图。由于DSP内部集成了较多的功能,特别适合做交流电机调速系统的控制核心,而且外围电路变得相对简单许多。
2.E2PROM
E2PROM在系统中的作用主要是为存储系统设定控制参数、故障信息、断电再启动的现场保护信息等。与DSP的连接方式如图3-33所示。AT93C56为具有自定时擦写周期、2kbit的I2C总线串行E2PROM。其最高时钟频率为2MHz,使用寿命为10万次。
图3-32 以DSP为核心的开环通用变频器控制电路框图
3.时钟信号
DSP与外部晶体振荡器和外部电容的连接方法如图3-34所示。引脚XTAL1和XTAL2处都有静电放电保护器件(图中未示出)。外接的电容值要求并不十分严格。20pF对于工作在1 MHz以上的质量较好的晶体振荡器都能获得良好的效果。

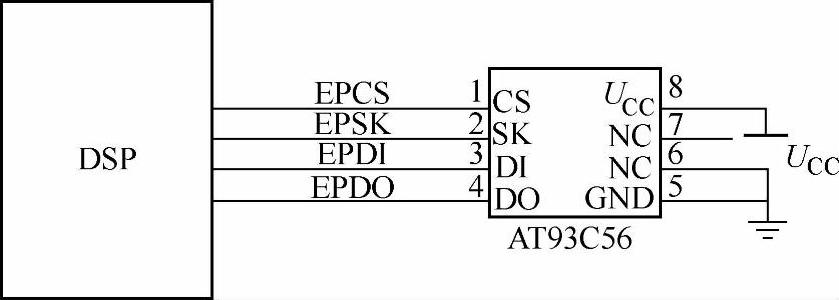

图3-33 E2PROM

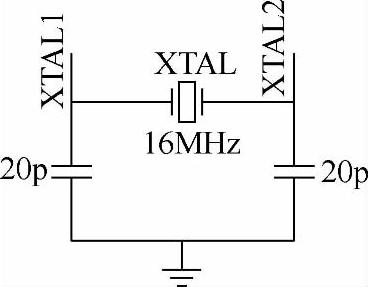

图3-34 外部晶体振荡器连接方法
4.键盘显示
在数字电机控制系统中,对变频器的设定操作非常复杂,如设定电机的运行频率、电机的运转方向、V/F类型、加减速时间等。因此,必须为用户提供一个友好的人机交互界面。为了减少主控芯片的计算负担,可采用双CPU方案,即在键盘显示部分采用一块单片机作为控制芯片,如图3-35所示。

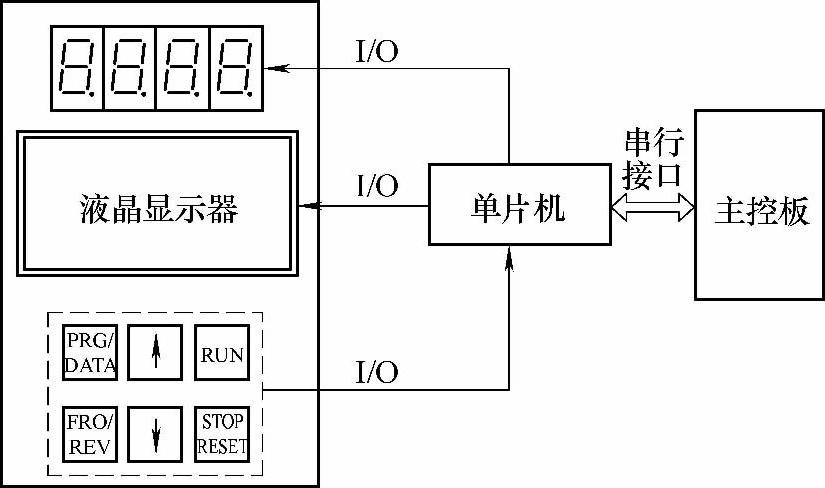

图3-35 键盘显示框图
键盘显示与主控板之间利用串行口进行数据交换。显示模块分为两部分,4位数码管显示和双行中文液晶显示。其中,中文液晶显示器典型应用电路如图3-36所示。图3-37~图3-39为键盘显示模块的软件实施方案。
图3-36 中文液晶模块典型应用电路
5.电源监控
MAX703~MAX709是MAXIM公司价格低廉的微处理器监控芯片,不同型号之间功能有所差异,这里以MAX708为例加以介绍,如图3-40所示。
CPU在给电期间,电源电压处于上升过程中,且CPU的逻辑状态也不确定,三总线电平状态也处于未知状态,因此系统上电过程应维持在复位状态;CPU掉电时,电压下降过程中,当电压低到一定程度,CPU也处于未知状态,系统在掉电时也应维持在复位状态。维持在复位状态的目的是防止CPU执行操作码时发生错误,这对于断电数据在外部RAM中存储具有十分重要意义。(www.daowen.com)

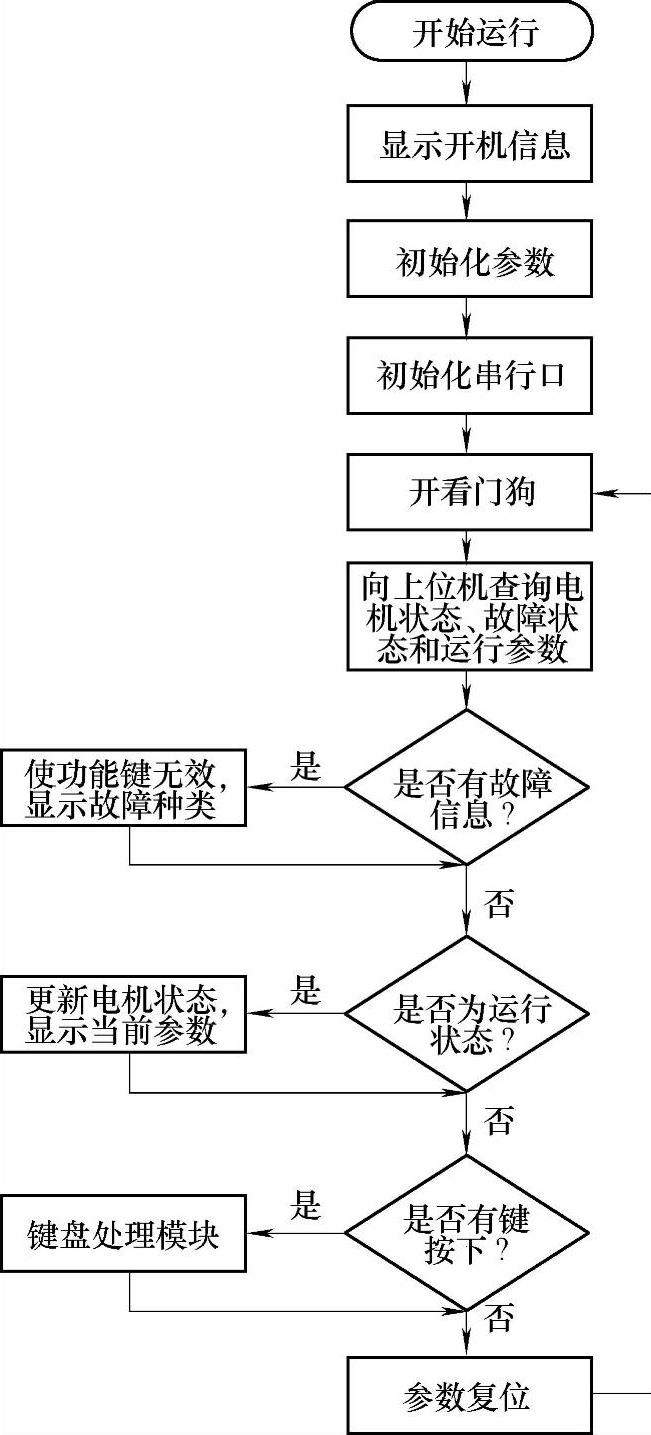

图3-37 主程序流程

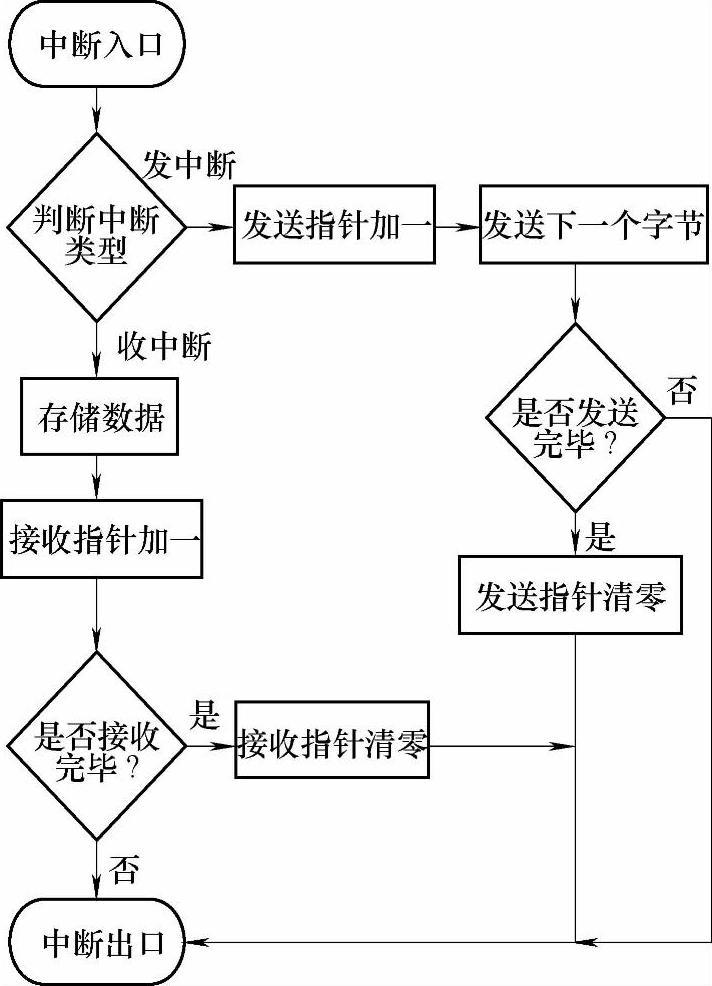

图3-38 通信中断服务程序流程
电源故障输入端PFI的电压与内部基准电压进行比较,如果PFI低于1.25V,电源故障输出端变为低电平。因此,可以把PFI接到电源的分压器上,接到CPU的中断输入端,就可以对电源故障进行报警或为掉电作准备,如将数据存入E2PROM中。
6.信号调理

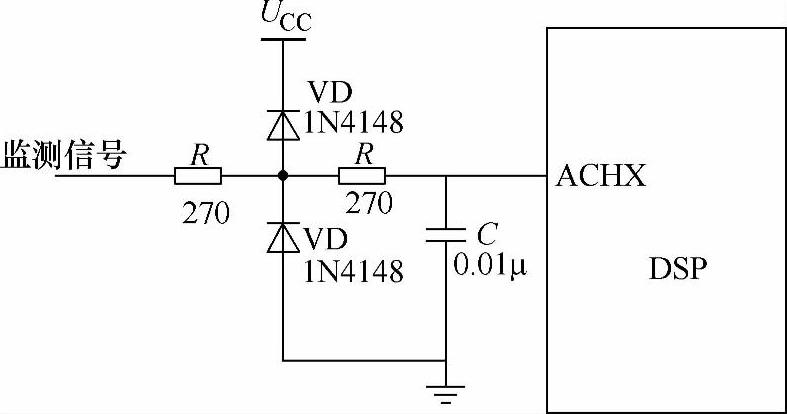

电压或电流等模拟信号采集后,需要经过A-D转换才能由CPU运算处理。在A-D转换通道的输入端,可采用图3-41所示的接口电路。其中,两个二极管起过载保护作用,电阻与电容组成的RC滤波器可以对尖峰类噪声进行有效的抑制。
在模拟输入端加上阻容电路,除了起到低通滤波的作用外,还有以下两个作用:①在过电压的条件下,串联电阻可以起到限流作用;②模拟信号源内阻过大会降低A-D转换的精度,而并联的电容则起到误差补偿的作用。

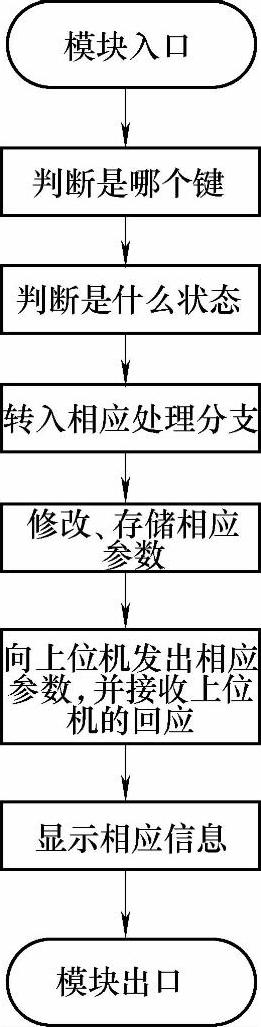

图3-39 键盘处理程序流程

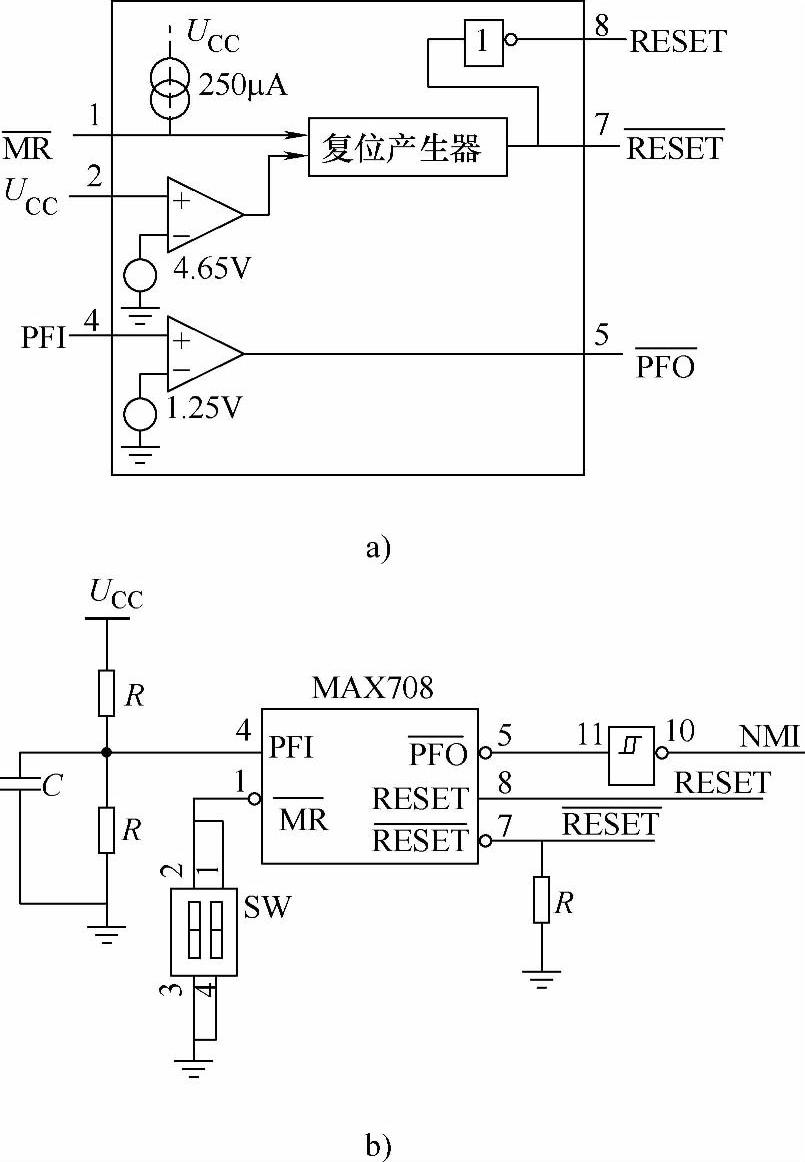

图3-40 MAX708框图和典型应用
a)内部框图 b)典型应用接线
图3-41 A-D转换器的接口电路

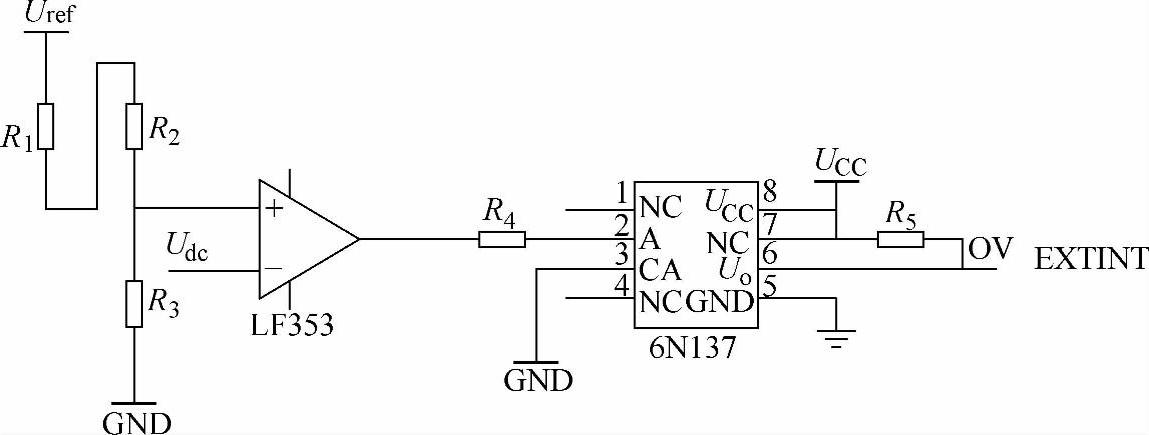

开关量的输入需要利用光耦合器进行隔离。图3-42所示为直流母线电压的过电压检测信号的输入接口电路。当直流母线电压超过设定值时,比较器产生一个低电平信号,该信号经过6N137光耦合器的隔离向CPU发出中断信号。
图3-42 过电压检测信号的输入接口电路

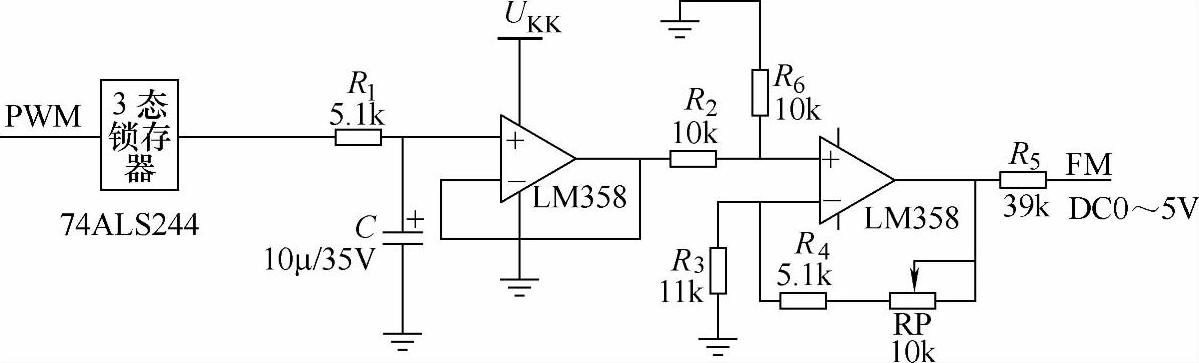

在通用变频器的实际应用当中,经常会要求控制系统对外输出模拟控制信号。为此,可以利用DSP的PWM端口实现这一功能。通过编程可以使DSP的PWM端口输出占空比为从0到100%变化的调制脉冲,该脉冲信号经过缓冲、滤波、放大等环节就可以得到0~5V的电压信号,如图3-43所示。
图3-43 模拟信号输出
