目前，多采用电压型PWM变频器同时实现变压变频控制的目的。通常电压型PWM变频器先将电源提供的交流电通过整流器变成直流，再经过逆变器将直流变换成可控频率的交流电。按照不同的控制方式，又可分为图3-8中的四种形式。

1.晶闸管整流器调压、逆变器调频的交-直-交变压变频装置（见图3-8a）

该装置中，调压和调频在两个环节上分别完成，要求两者在控制电路中协调配合，器件结构简单，控制方便。其主要缺点是，在整流环节中采用了晶闸管整流器，当电压调得较低时，电网端功率因数较低。而逆变器也是由晶闸管组成的，其工作模式为三相六拍，每周换相六次，因此输出的谐波较大。

2.不控整流、斩波器调压、六拍逆变器调频的交-直-交变压变频装置（见图3-8b）

它有三个环节，整流器由二极管组成，只整流不调压；调压环节由斩波器单独进行，这样虽然比第一种结构多了一个环节，但调压时输入功率因数不变。由于逆变环节仍然保持了第一种结构，所以仍有较大的谐波。

3.不控整流、PWM逆变器调压调频的交-直-交变压变频装置（见图3-8c）

该结构可以较好地解决输入功率因数低和输出谐波大的问题。PWM逆变器采用了全控式电力电子开关器件，因此输出的谐波大小取决于PWM的开关频率以及PWM方式，关于PWM方式在后面几节中会加以详细介绍。(www.daowen.com)

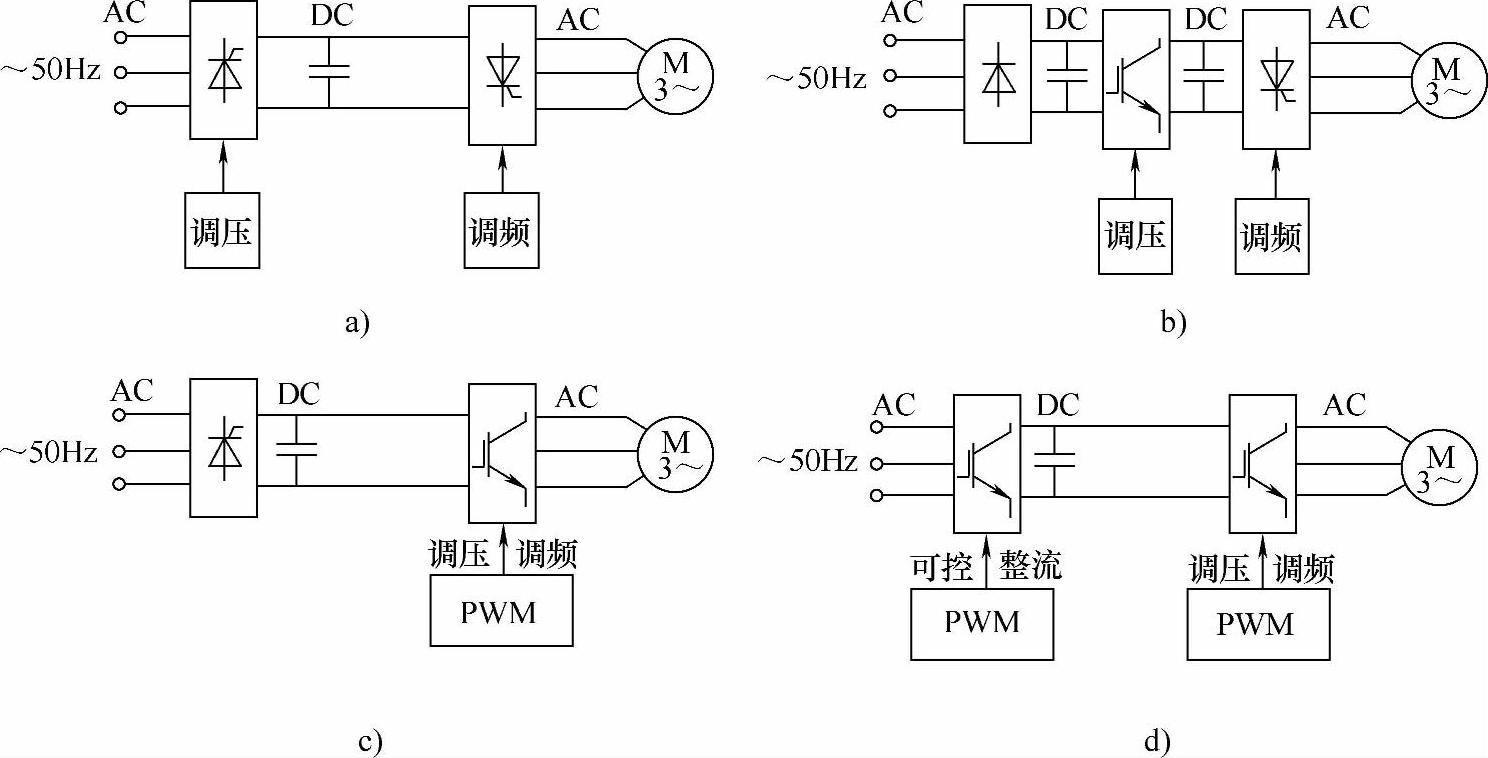

图3-8 电压型PWM变频器的结构形式

a）可控整流器调压、六拍逆变器调频 b）不控整流、斩波器调压、六拍逆变器调频 c）不控整流、PWM逆变器调压调频 d）PWM可控整流、PWM逆变器调压调频

4.PWM可控整流、PWM逆变器调压调频的交-直-交变压变频装置（见图3_-8d）

由于计算机技术的不断发展，全数字系统使PWM非常容易，例如TI公司的TMS320 F28335就有18路PWM接口，可以方便地设计实现双PWM变流器，不仅在逆变环节采用PWM，其整流部分也采用PWM可控整流。因此，整个系统对电网的谐波污染可以控制得非常低，同时具有较高的功率因数。不仅如此，通过PWM还可以使系统进行再生制动，即可以使异步电机在四象限上运行。
