1.电导率只作为报警时保护

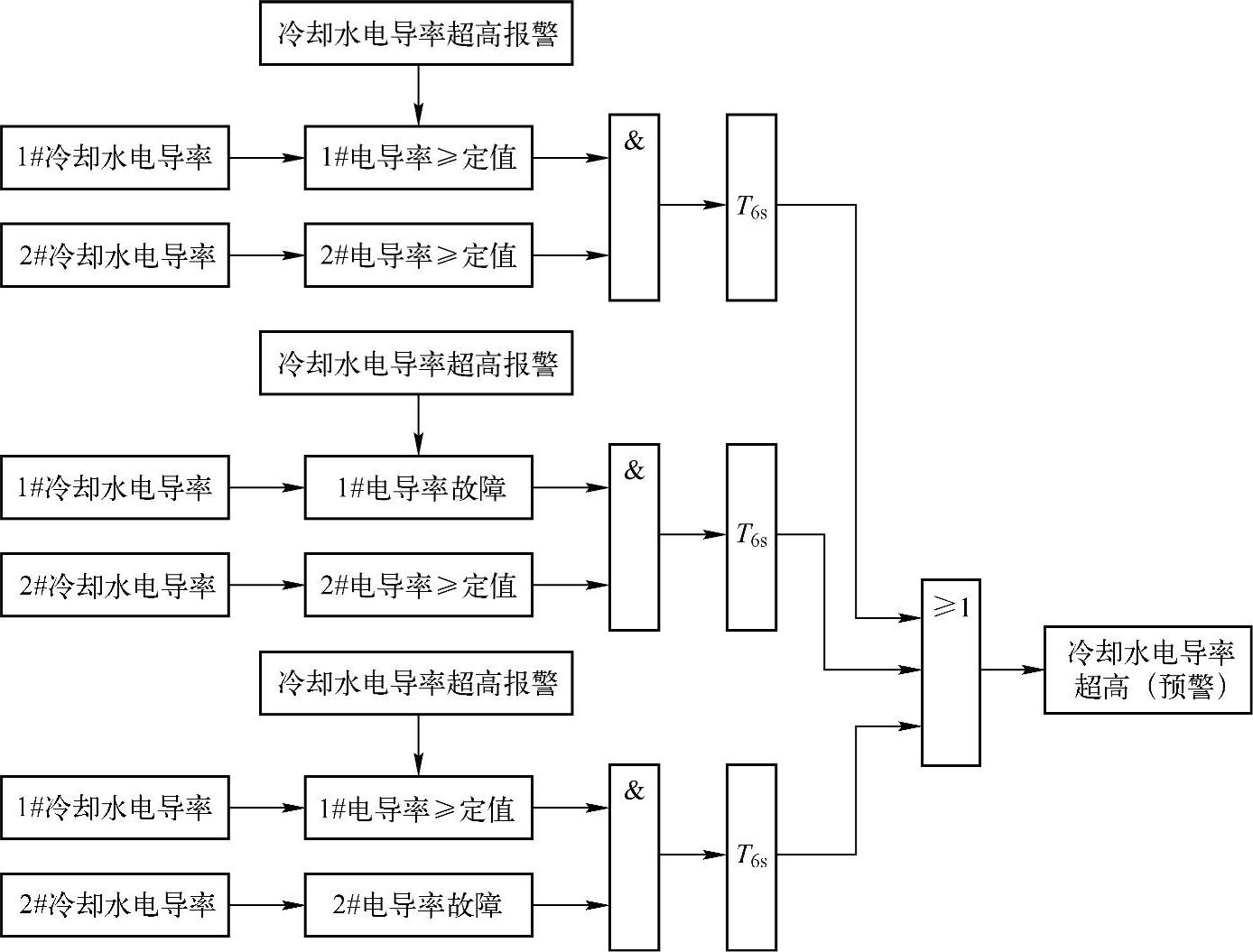

双重化配置的电导率，产生“冷却水电导率超高”报警逻辑如图6－22所示

图6－22 报警逻辑

冷却水电导率为单一配置时，当冷却水电导率检测值≥冷却水电导率高定值时，延时6 s控制系统报出“冷却水电导率高”报警，当冷却水电导率检测值≥冷却水电导率超高定值时，延时6 s控制系统报出“冷却水电导率超高”报警。

冷却水电导率为双重化配置时，当任一台冷却水电导率检测值≥冷却水电导率高定值时，延时6 s控制系统报出“冷却水电导率高”报警，当任一台冷却水电导率检测值≥冷却水电导率超高定值时，控制系统仍报“冷却水电导率高”报警。

两台冷却水电导率变送器中有任一台故障时，另一台冷却水电导率检测值≥冷却水电导率超高定值时，延时6 s控制系统报出“冷却水电导率超高”报警。

2.电导率作用于跳闸保护(www.daowen.com)

对冷却水电导率要求跳闸输出，冷却水电导率变送器配置为三重化，三重化配置的仪表应以三选二的逻辑执行保护动作。

三重化配置的冷却水电导率变送器，应按三取二的原则保护出口，计算QIT01、QIT02 QIT03三台冷却水电导率变送器之间的偏差，如两个偏差值不相等，则取偏差值较小的两仪表进行控制；如两个偏差值相等，则取在线值较大的两仪表再进行控制。当三选二后的二台冷却水电导率变送器检测值同时超过冷却水电导率超高设定值时，阀冷控制系统发出跳闸保护。

当一台冷却水电导率变送器故障时，冷却水电导率执行二取二原则保护出口。

当两台冷却水进阀温度变送器故障，同时第三台冷却水电导率变送器检测值超过冷却水电导率超高设定值时，阀冷控制系统发出跳闸保护。

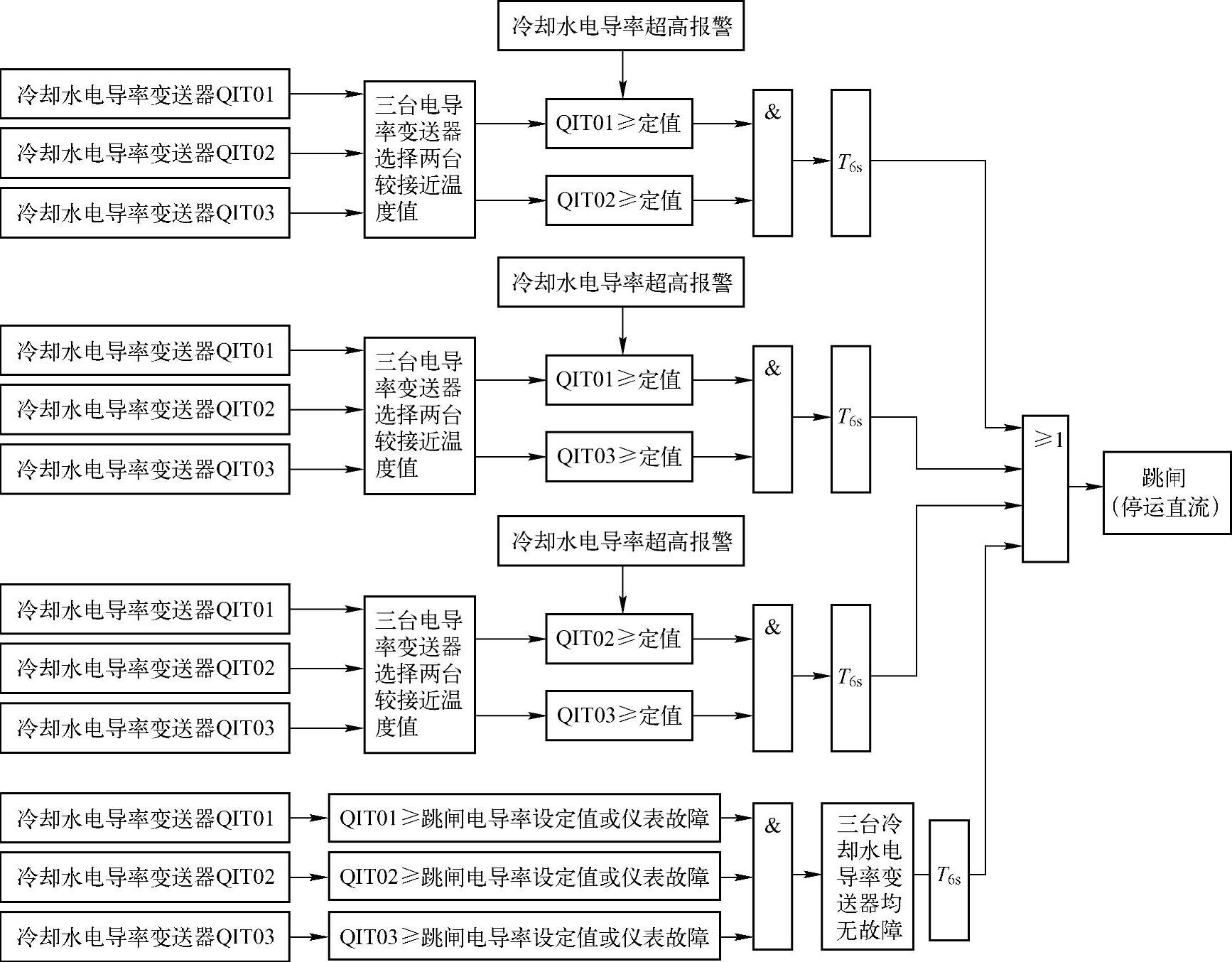

三重化配置的冷却水电导率保护逻辑框图如图6－23所示。

图6－23 报警逻辑
