1.阀冷却控制系统对主循环泵控制的要求

1)应具有对主循环泵及电气回路等状态实时监测功能,异常时实时发出报警至就地人机界面和后台监控系统。

2)应具有主循环泵就地起停控制功能。

3)应具有主循环泵定时切换、手动切换、远程切换功能。

4)应具有主循环泵故障切换、故障回切功能。

5)应具有冷却水流量低且压力低切换主循环泵功能或冷却水压力低切换主循环泵功能。

6)两台主循环泵交流电源均故障时,保持最后一台主循环泵继续运行。

7)应具有主循环泵切换时间整定功能。

2.主循环泵控制策略(见图6-10)

1)主循环泵电动机宜采用软起动,完成起动后主循环泵电源切换到400 V站用电供电退出软起动装置,避免软起动装置在长期运行期间发生故障引起主循环泵停运。

2)主循环泵连续运行一段时间应能定期自动切换。

3)主循环泵可通过手动操作实现主循环泵切换功能,控制系统具有主循环泵运行时间清零功能。(www.daowen.com)

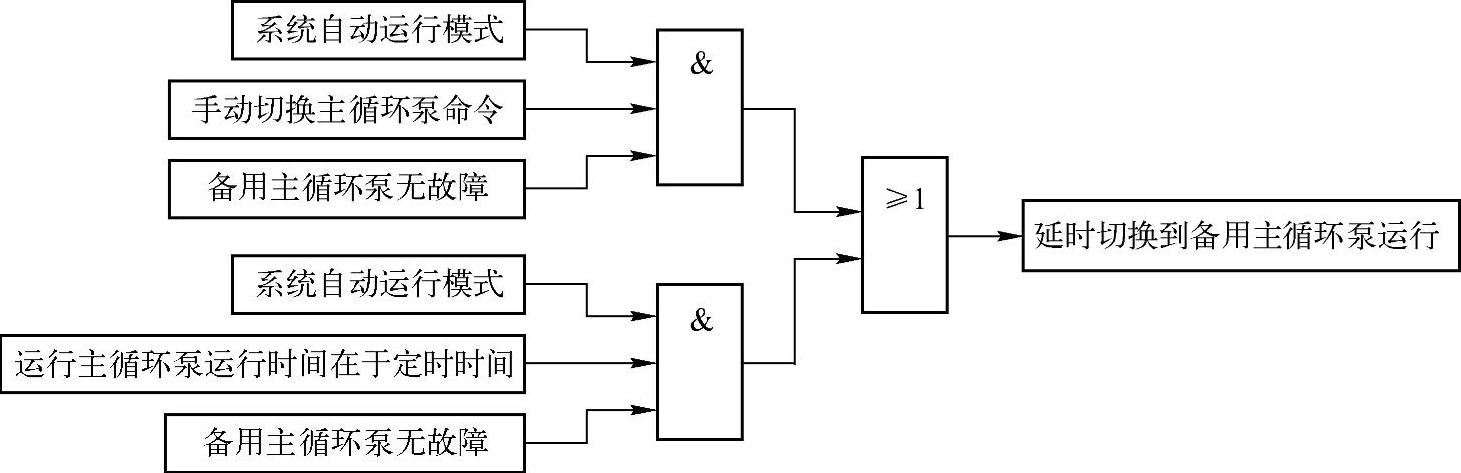

图6-10 主循环泵控制策略图

4)出现以下情况应进行主循环泵切换(见图6-11):

①主循环泵出水压力低与进阀压力低。

②主循环泵过热报警。

③主循环泵电源回路保护动作,因主循环泵故障为较高级别报警,当运行泵过热到换到备用泵运行,当备用泵故障报警,则切换回原过热泵运行。④主循环泵进线动力电源丢失⑤主循环泵控制电源故障。

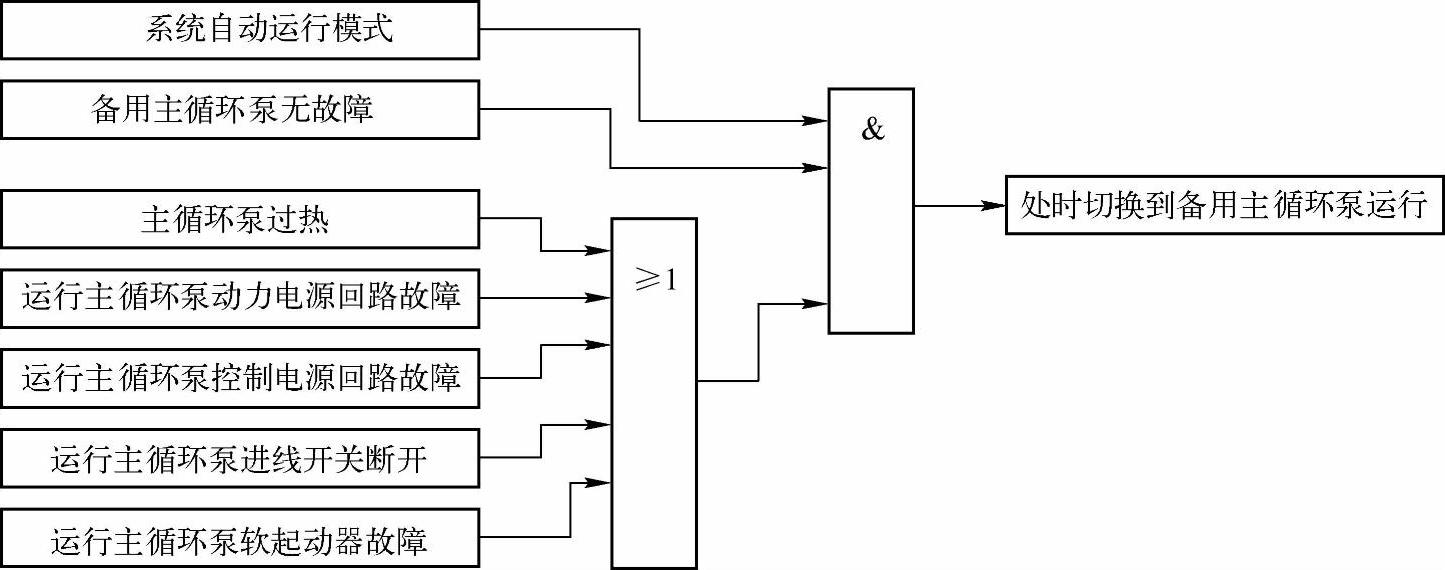

图6-11 主循环泵切换策略图

5)当系统检测到两台主循环泵均故障或主循环泵未运行时,不应直接闭锁直流,应同时检测到进阀压力低或冷却水流量低报警时,发出跳闸信号闭锁直流。

6)在主循环泵切换失败后回切的过程中,应考虑与水冷流量、压力保护的配合,不应引起直流闭锁。

7)主循环泵动力回路设置就地检修安全开关。当检修安全开关被断开时,控制系统应报警,但不参与主循环泵切换控制。
