【摘要】:2.DC 24V电源DC 24 V电源回路配置如图6-9所示,有如下一些特点:图6-8 阀冷却控制系统直流电源DC 110V/DC 220V电源系统配置方案图6-9 阀冷却控制系统直流电源DC 24V电源系统配置方案1)来自站用不同段的6路DC 110V/DC 220 V电源分别经过24 V电源模块输出3段独立的A、B、C段DC 24母线,每段DC 24 V母线的两路直流进线电源分别来自不同段的DC 110 V/DC 220 V电源。
1.DC 110/DC 220V电源
DC 110/DC 220V电源回路配置如图6-8所示,有如下一些特点:
1)阀冷却系统控制单元的工作电源,来自站用DC 110V/DC 220 V电源供电。
2)每两路来自站用DC 110 V/DC 220 V电源经自动切换后分别形成一段直流母线,共需要4路直流进线两两切换形成A、B段DC 110 V/DC 220 V母线,并分别向A、B阀冷控制保护系统供电。
3)A或B段直流母线中的两路直流输入电源之间具有电气隔离功能,一路直流电源异常或接地时,不会影响另外一路直流电源。
2.DC 24V电源
DC 24 V电源回路配置如图6-9所示,有如下一些特点:

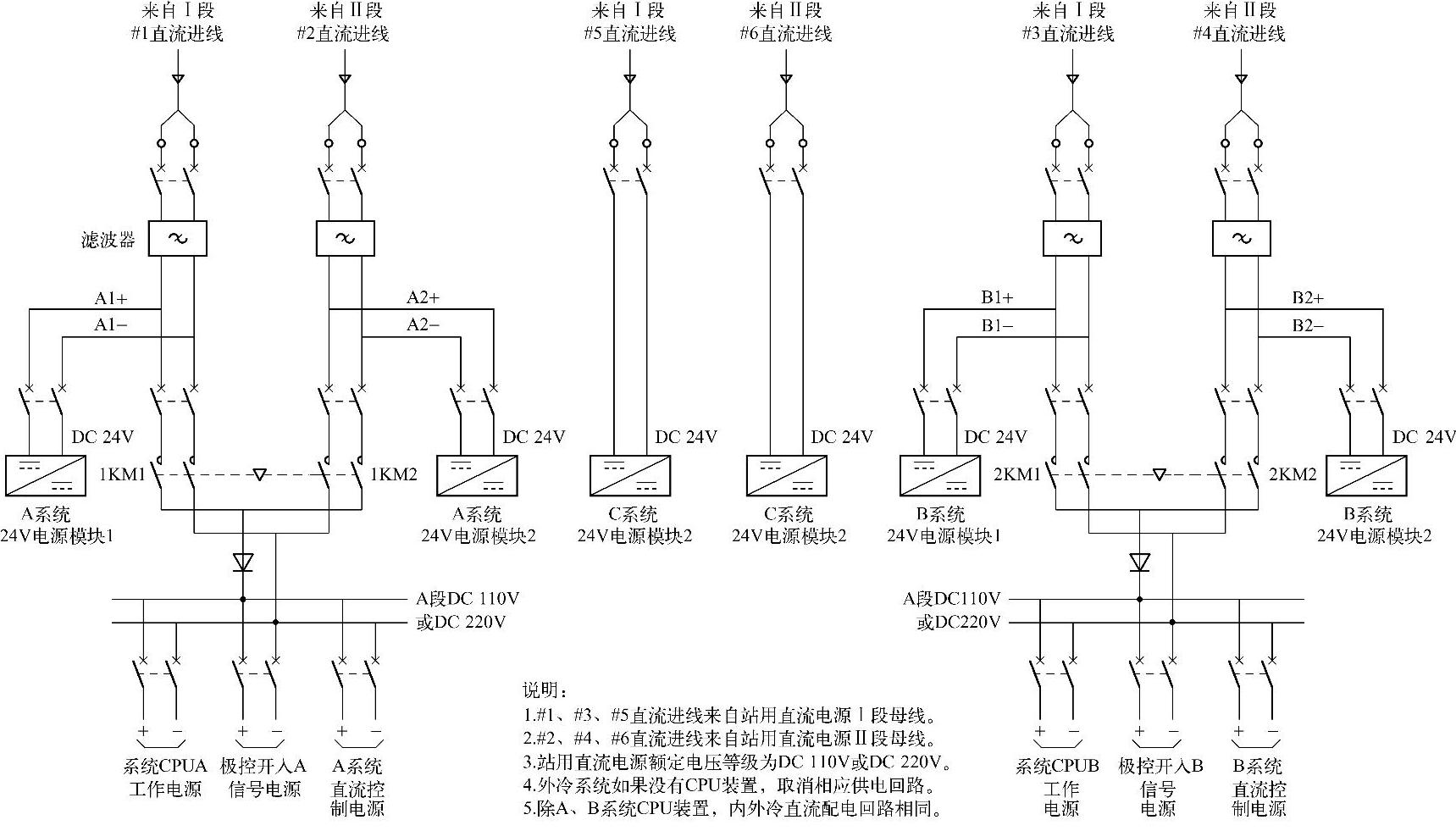

图6-8 阀冷却控制系统直流电源DC 110V/DC 220V电源系统配置方案(www.daowen.com)
图6-9 阀冷却控制系统直流电源DC 24V电源系统配置方案
1)来自站用不同段的6路DC 110V/DC 220 V电源分别经过24 V电源模块输出3段独立的A、B、C段DC 24母线,每段DC 24 V母线的两路直流进线电源分别来自不同段的DC 110 V/DC 220 V电源。
2)A、B、C段DC 24母线分别为阀冷却控制保护系统中A、B系统I/O模块及公用元件I/O模块电源供电。
3)涉及控制和保护功能的开入、开出信号应双重化配置,其信号电源分别取自A、B段。
4)三重化配置的传感器电源分别取自A、B、C段,双重化配置的传感器电源分别取自A、B段。
5)来自极控系统(CCP)的开入信号电源应采用A段或B段DC 110 V/DC 220 V直流母线供电。
